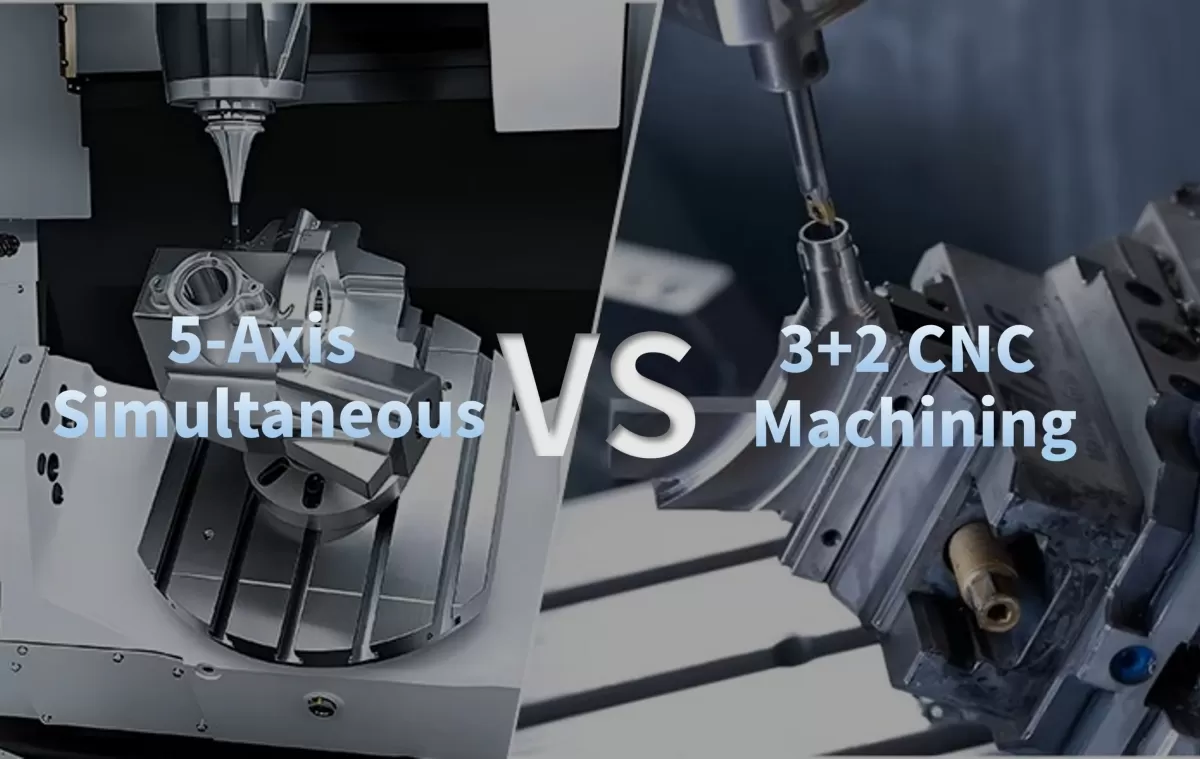

Gerçek 5 Eksen Eşzamanlı vs. 3+2 CNC İşleme: Detaylı Bir Karşılaştırma

Bir 5 eksenli makine ne zaman gerçek anlamda 5 eksenli değildir? Cevap basit:5 eksen kullanarak pozisyona hareket ettiğinde, ancak yalnızca 3 eksenle kesim yaptığında.

Havacılık, tıbbi cihazlar, otomotiv ve kalıp/imalat gibi yüksek hassasiyetli sektörlerde "5 eksen" terimi genellikle gevşek bir şekilde kullanılır. Bu kavramsal kafa karışıklığı, makine atölyelerine gerçek para, değerli zaman ve doğruluk kaybına mal olur.

At Taikan Machine, bu boşluğu kapatmaya odaklanıyoruz. Çok eksenli işlemede derin uzmanlığa sahip, halka açık lider bir CNC makine üreticisi olarak, size net ve anlaşılır bir açıklamasını sunmak istiyoruzgerçek 5 eksenli eş zamanlı teknolojikarşı3+2 eksen konumlandırmaatölyeniz için doğru yatırımı yapmanıza yardımcı olmak için.

1. Temel Fark: Dinamik Telafi ve Statik Konumlandırma

Bu iki yöntem arasındaki temel ayrım, tamamen CNC kontrolünün hareketi nasıl hesapladığında yatar.

3+2 Eksen İşleme (Konumsal)

Özünde, 3+2 işleme, yönlendirme için yalnızca iki dönme eksenini ödünç alan standart bir 3 eksen işlemidir.

• Nasıl çalışır:Döner tabla veya mil, iş parçasını önceden belirlenmiş bir açıya eğer. Yerine kilitlendikten sonra, tüm kesme yalnızca X, Y ve Z eksenleri boyunca gerçekleşir.

• Dezavantajı:İşleme yolu, bölümlere ayrılmış, kademeli yaklaşımlar dizisi haline gelir. Makine her yeni bir açıya endekslediğinde, yeni bir ayar getirir. Bu, konumlandırma hatalarının birikmesine neden olur, iş ofsetlerinin sık sık manuel olarak yeniden sıfırlanmasını gerektirir ve çevrim süresi tahminlerinde nadiren hesaba katılan gizli duruş süreleri ekler.

Tam 5 Eksenli Eş Zamanlı İşleme

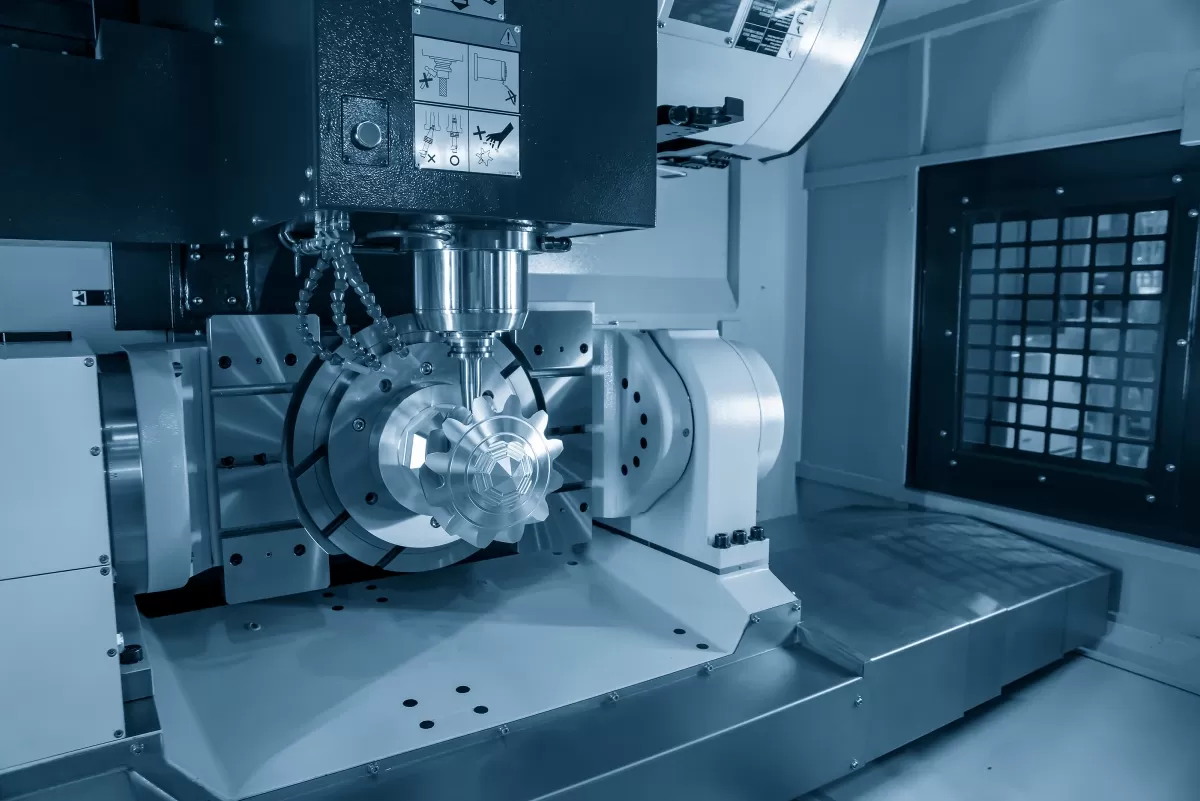

Gerçek 5 eksenli işleme, kesme sırasında beş eksenin hepsini aktif olarak enterpole eder ve hareket ettirir.

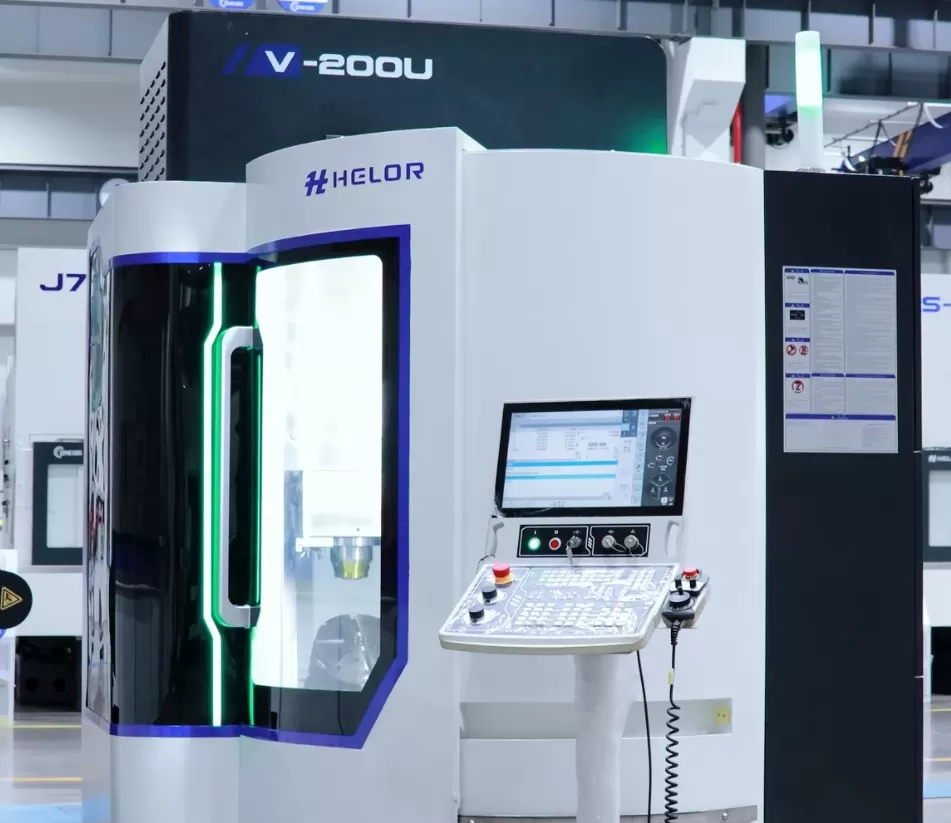

• Nasıl çalışır:Her Taikan5 eksen CNC işleme merkezidoğal bir CNC mimarisi üzerinde çalışır veRTCP (Döndürülmüş Takım Merkez Noktası)kontrolüne sahiptir.

• Avantajı:Kontrol, dönme hareketlerinden kaynaklanan takım ucunun uzaysal sapmasını sürekli olarak gerçek zamanlı hesaplar. Mil dönme noktası uzunluğu ve tabla geometrisini otomatik olarak telafi eder. Takım ucu, iş parçası karmaşık, bileşik eğriler boyunca dönerken ve döndürülürken bile programlanmış konturu kusursuz bir şekilde takip eder.

2. Geometri ve Yüzey Kalitesi: Karmaşık Konturlar ve Basit Düzlemler

Bu iki teknoloji arasındaki seçiminiz, bitmiş parçalarınızın yüzey kalitesini ve çevrim sürelerini doğrudan etkiler.

3+2 İşlemenin Sınırları

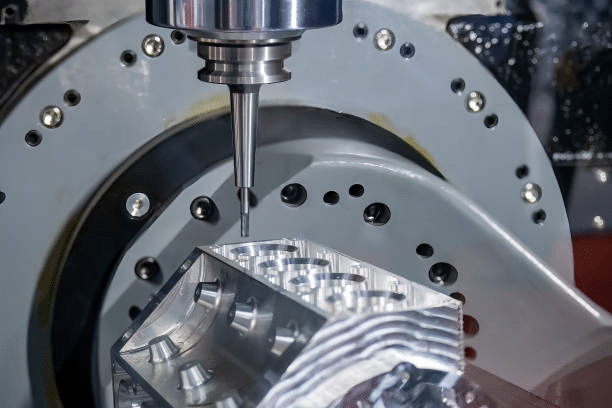

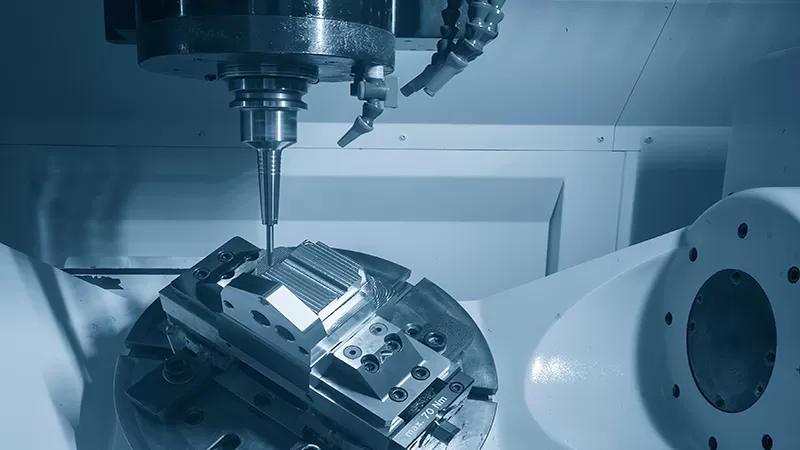

3+2 kurulumu, birden fazla düz yüzeyde işleme gerektiren prizmatik parçalar (muhafaza kapakları veya manifold blokları gibi) için mükemmeldir. Parçayı endeksler, sonra verimli bir şekilde deler, diş açar veya cep işlersiniz.

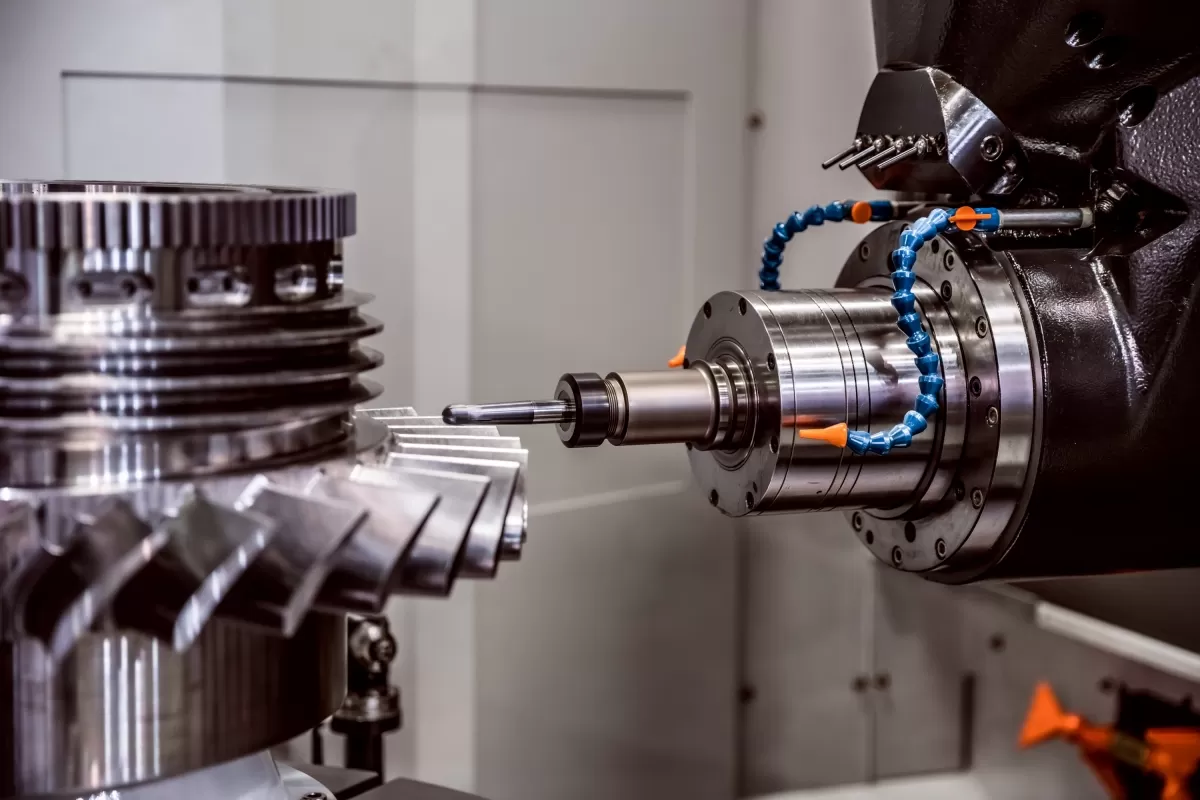

Ancak, pervane kanatları, ortopedik implantlar veya havacılık yapısal bileşenleri gibi serbest biçimli yüzeyleri işlemeye zorlandığında, mantık çöker:

• Kavisli bir yüzeye göre takım açısını sürekli olarak ayarlayamadığı için, CAM sistemi şekli ayrık 3 eksenli takım yollarının bir yamasıyla yaklaşık olarak belirlemelidir.

• Bu,kadar oluşturur, yani makine zamanının neredeyse yarısını aynı malzemeyi yeniden keserek geçirir.40% takım yolu örtüşmesi

• Sonuç, görünür "iz çizgileri" ve daha pürüzlü bir yüzey kalitesidir, bu da daha sonra maliyetli, manuel el cilası gerektirir.

Gerçek 5 Eksen Akıcılığı

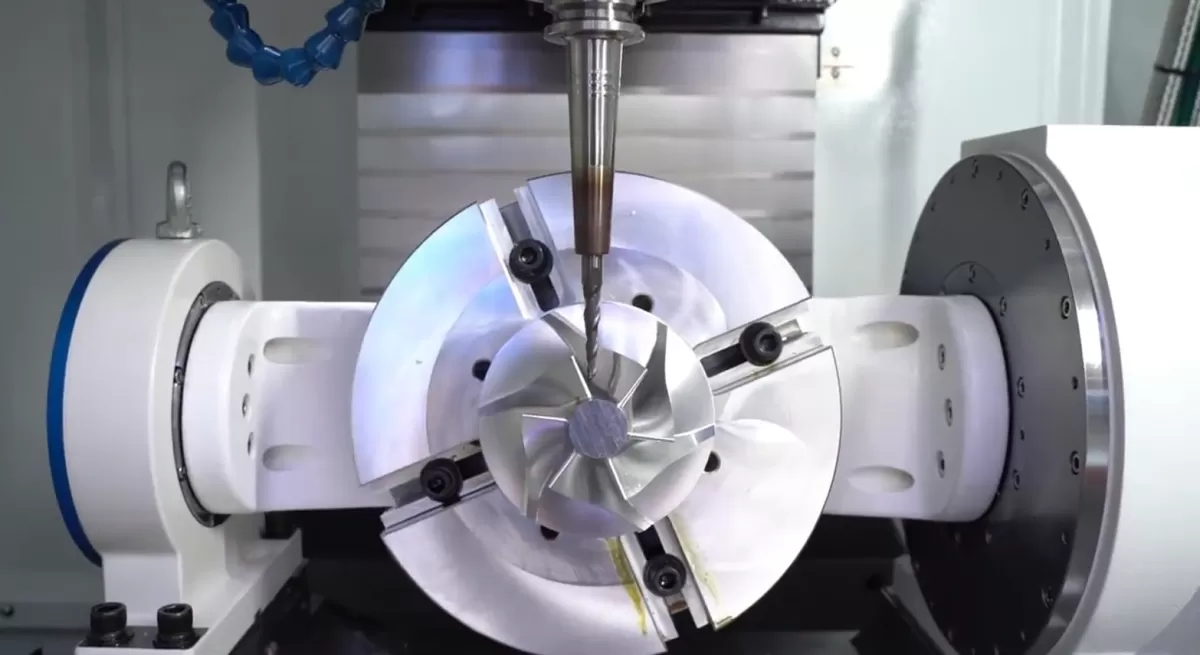

Taikan'ın 5 eksenli eş zamanlı platformları, çok adımlı iş bağlamayı tek, akıcı bir iş akışında birleştirerek bu ikincil işlemleri ortadan kaldırır.

• Tek Kurulum Verimliliği:Elektrikli araç güç muhafazaları gibi karmaşık bileşenlerde, sürekli kontur frezeleme ve açılı delme dahil olmak üzere ondan fazla farklı işlemtek bir sıkma işleminde tamamlanır..

• Takım yönü, yüzey konturlarına dinamik olarak uyum sağlar, sabit bir talaş yükü ve optimum kesme hızı sağlar. Bu, karışım izlerini ortadan kaldırarak, doğrudan makineden çıkan bozulmamış yüzey kaliteleri sunar.Üstün Yüzey Bütünlüğü:

• Uzun burunlu mil tasarımımız, yüksek rijitlikli beşik döner tabla ile eşleştirildiğinde, daha kısa ve rijit kesici takımların derin boşluklara zahmetsizce girmesine olanak tanır, metal kaldırma oranlarını ve takım kararlılığını artırır.Derin Boşluk Erişimi:

3. Gizli Ekonomi: Yaşam Döngüsü Değeri ve Peşin Fiyat Etiketi

3+2 makinesi daha düşük bir başlangıç etiket fiyatı sunarken, genellikle zamanla kar marjlarınızı sessizce aşındıran gizli işletme giderleri getirir.

3+2'nin Kârı Gizlice Azalttığı Yerler:

• Beş farklı açılı yüze sahip bir parçanın işlenmesi, genellikle birden fazla özel fikstür veya karmaşık iş bağlama düzenekleri gerektirir. Bu, mühendislik süresini, malzeme maliyetlerini ve sürekli kalibrasyon işçiliğini artırır.Fikstür Çoğalması:

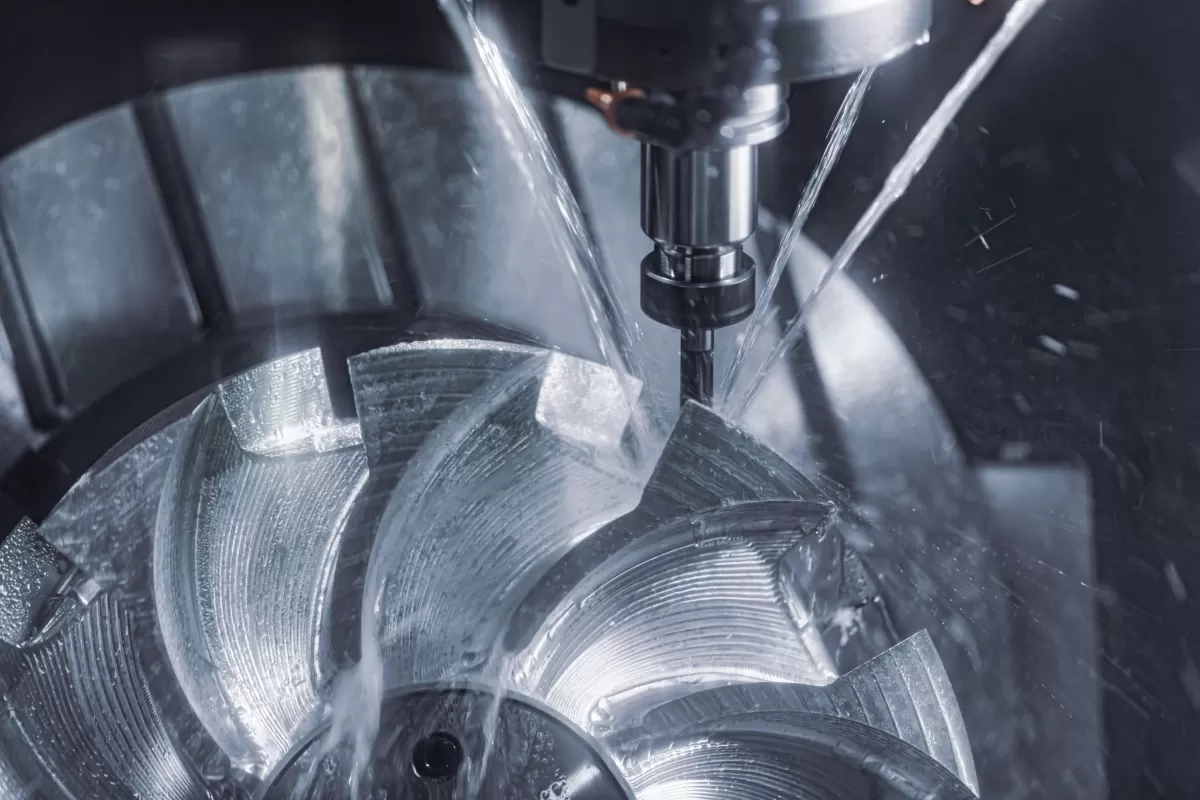

• 3+2 kurulumunda takım ekseni kilitli olduğu için, atölyeler çarpışmadan derin özelliklere erişmek için uzun erişimli, uzatılmış boylu parmak frezeler kullanmak zorunda kalır. Bu daha uzun takımlar, sapmaya, titreşime ve erken arızaya son derece eğilimlidir.Hızlanmış Takım Aşınması:

• Her manuel yeniden konumlandırma ve fikstür ayarı, insan hatası getirir. Otomatik makine kinematiği yerine manuel operatör müdahalesine güvenildiğinde, hurda oranları kaçınılmaz olarak artar.Operatör Kalite Riski:

Taikan Tam 5 Eksen Matematiği Nasıl Yeniden Yazar:

Taikan 5 eksenli eş zamanlı makineler,düşürmek için tasarlanmıştır, uzun vadeli yatırım getirinizi en üst düzeye çıkarır:parça başına toplam maliyeti

• 2 saniyelik talaştan talaşa değiştirme süresiAsgari Boş Süre:ile övünen, makinelerimiz milin minimum kesintiyle çalışmaya devam etmesini sağlar.Hızlı bir takım magaziniyle donatılmış ve

• RTCP dinamik koordinat dönüşümlerini otomatik olarak ele aldığı için, operatörlerin iş parçasını trunion merkez hattına mükemmel bir şekilde merkezlemesine gerek yoktur. Bu, kurulum sürelerini saatlerden dakikalara düşürür.Basitleştirilmiş İş Bağlama:

• İş parçasını dinamik olarak eğerek, makine daha kısa, rijit kesici takımların kullanılmasına izin verir. Bu, takım sapmasını büyük ölçüde azaltır, takım ömrünü uzatır ve aylık sarf malzemesi harcamalarınızı düşürür.Daha Uzun Takım Ömrü:

4. Taikan Avantajı: Gerçek Dünya Verimliliği İçin Üretilmiştir

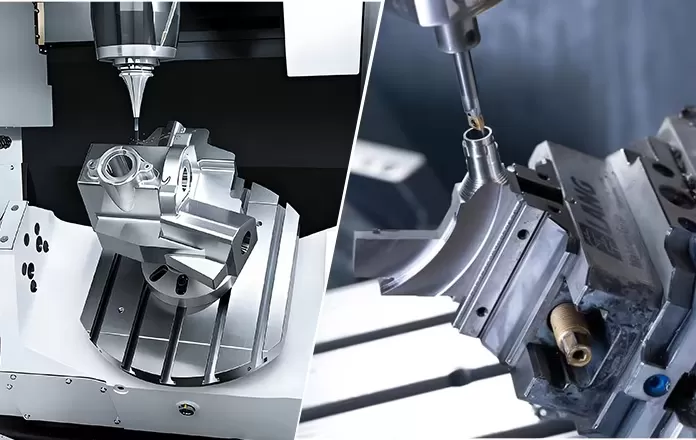

Taikan Machine'de, standart 3 eksenli platformlara sadece döner tablaları monte etmeyiz. 5 eksenli eş zamanlı işleme merkezlerimiz, entegre doğal bir CNC mimarisiyle sıfırdan tasarlanmıştır. Kinematik modeller, servo döngüleri ve RTCP algoritmaları, takılma veya mikro sapmalar olmadan kusursuz uzaysal eğri interpolasyonu gerçekleştirmek için mükemmel bir şekilde senkronize edilmiştir.

Sağlam bir küresel destek altyapısına sahip halka açık bir şirket olarak,taikanüretimde sertleştirilmiş 5 eksen teknolojisini sunar, bu teknoloji yalnızca birinci sınıf üretim devlerine değil, küçük ve orta ölçekli işletmelere de son derece erişilebilirdir.

Parça tasarımları daha ince duvarlara, organik yapılara ve daha sıkı toleranslara doğru evrildikçe, gerçek 5 eksen senkronizasyonu artık bir lüks değil, rekabetçi kalmak için temel şarttır. Başlangıç satın alma fiyatının ötesine bakın ve toplam yaşam döngüsü değerini değerlendirin. Beş eksenin tamamı canlı ve senkronize olduğunda, karmaşıklık zorluk olmaktan çıkar ve haksız avantajınız haline gelir.

5. SSS

1) Gerçek 5 eksenli eş zamanlı işleme ile 3+2 eksen işleme arasındaki temel fark nedir?
3+2, döner eksenleri konumda kilitler ve yalnızca X, Y ve Z ile keser, takım yolunu bölümlere ayrılmış, statik adımlarla oluşturur. Taikan'ın tam 5 eksenli eş zamanlı makineleri, kesme sırasında beş eksenin tamamını koordineli tutar ve sürekli, akıcı bir hareket için takım ucunu dinamik olarak telafi etmek üzere RTCP'yi kullanır.

3+2 konfigürasyonunda çalışan bir makine, gerçek 5 eksenli eş zamanlı teknolojinin aşmak için üretildiği kinematik bir tavana çarpar.
Evet—özelliklerin birkaç açılı yüze dik olduğu prizmatik parçalar için verimli olmaya devam eder. Ancak, geometriniz serbest biçimli yüzeyler veya derin boşluklar içerdiği anda,2) 3+2 eksen işleme, modern bir atölyede hala geçerli bir yere sahip mi?3 eksen işleme merkezi

3) RTCP nedir?
RTCP (Döndürülmüş Takım Merkez Noktası), her dönme ekseni hareket ettiğinde takım ucu yer değiştirmesini otomatik olarak telafi eden gerçek zamanlı bir kontrol algoritmasıdır. Bu dinamik düzeltme, bir Taikan 5 eksen makinesinin hacimsel doğruluğu ±0.005 mm alanında tutmasını sağlar; bu tolerans bandı, statik 3+2 konumlandırmanın çoklu açısal kurulumlarda güvenilir bir şekilde sürdüremediği bir seviyedir.

4) Tam 5 eksen neden karmaşık konturlarda daha iyi yüzey kalitesi sağlar?
3+2, CAM sistemini serbest biçimli bir yüzeyi sabit açılı yamalarla yaklaşık olarak belirlemeye zorlar, genellikle %40'a varan takım yolu örtüşmesine ve Ra 6.3 µm civarında takılı kalan yüzey pürüzlülüğüne neden olur. Tam 5 eksen, takımı kesintisiz bir taramada yüzeye dik tutar, çok daha yüksek yüzey bütünlüğü sağlar ve sıklıkla manuel harmanlamayı ortadan kaldırır.

5) Tam 5 eksen makinesi çok daha pahalı değil mi? Yatırımı nasıl gerekçelendirebilirim?
Peşin fiyat daha yüksektir, ancak 3+2 özel fikstürleme, uzun boylu kesicilerden kaynaklanan daha hızlı takım aşınması ve tekrarlanan manuel kurulumlarda önemli maliyetleri gizler. Birden fazla işlemi daha hızlı talaştan talaşa süreleriyle tek bir sıkma işleminde birleştirerek, bir Taikan 5 eksenli eş zamanlı makine tipik olarak yaşam döngüsü boyunca parça başına daha düşük bir toplam maliyet sağlar.

6) Bir Taikan tam 5 eksenli eş zamanlı makineden en çok hangi uygulamalar yararlanır?
Şu anda birden fazla kurulum, kontur harmanlama veya derin boşluk erişimi gerektiren herhangi bir parça—bunların başında havacılık pervaneleri, EV güç muhafazaları, tıbbi implantlar ve hassas kalıp boşlukları gelir. Fikstür karmaşıklığı ve el bitirme işçiliği marjınızı sıkıştırıyorsa, zaten tam 5 eksen alanına girmişsinizdir.
