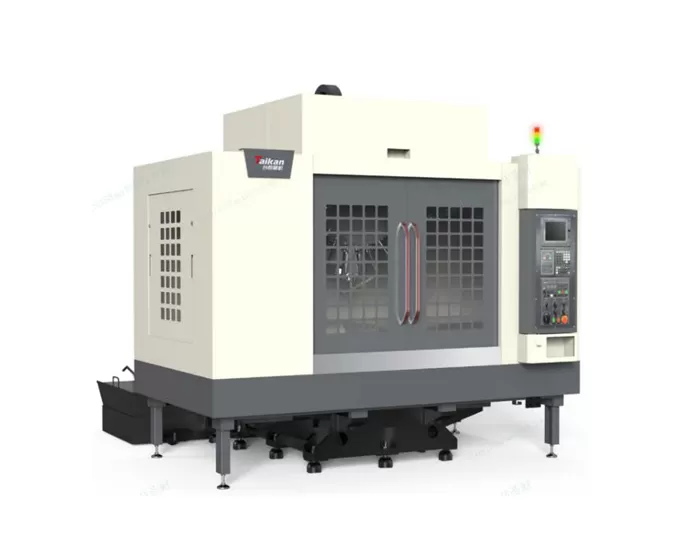

T-1300S yüksek hızlı ve yüksek verimli tekerlek göbeği işleme merkezi

Seyahat

Tablo hareketi (X ekseni)

Mm

1300

Eyer seyahat (Y ekseni)

Mm

550

Mesnetli seyahat (Z ekseni)

Mm

450

Mil burnundan masa yüzeyine mesafe

Mm

125 ~ 575

Mil merkezinden sütun kılavuz yüzeyine mesafe

Mm

632

Tablo

Masa boyutu

Mm

1300*550

Maks. Yük

Kg

500

T-yuvası (yuva sayısı-yuva genişliği * boşluk)

Mm

5-18*100

Mili

Motor gücü (nominal/kısa zaman)

KW

3.7/5.5

Motor torku (nominal/kısa zaman)

N.m

14.1/21

Mil motor hızı

Rpm

20-20000

Mili konik

/

BT30

Hız

Kesme besleme hızı aralığı

Mm/dak

1-15000

X/Y/Z ekseni hızlı travers hızı

M/dak

36/36/36

Doğruluk

Konumlandırma doğruluğu (X/Y/Z)

Mm

0.01

GB/T 18400.4 (tam seyahat)

Tekrarlanabilirlik (X/Y/Z)

Mm

0.006

Takım dergisi

Takım depolama kapasitesi

Adet

21

Maks. Takım ağırlığı

Kg

3

Maks. Takım uzunluğu

Mm

250

Maks. Takım çapı (tam/bitişik boş)

Mm

Ф60/Ф80

Diğer

CNC sistemi

Mitsubishi M80VB

Hava kaynağı

Akış

L/min

≥ 200(ANR)

Hava basıncı

MPa

0.6-0.8

KVA

15

Maks. Soğutucu tankı kapasitesi

L

330

Makine boyutu

Mm

2850*3300*2850

X * Y * Z eksenine karşılık gelir

Ağırlık (yaklaşık.)

Kg

5000
