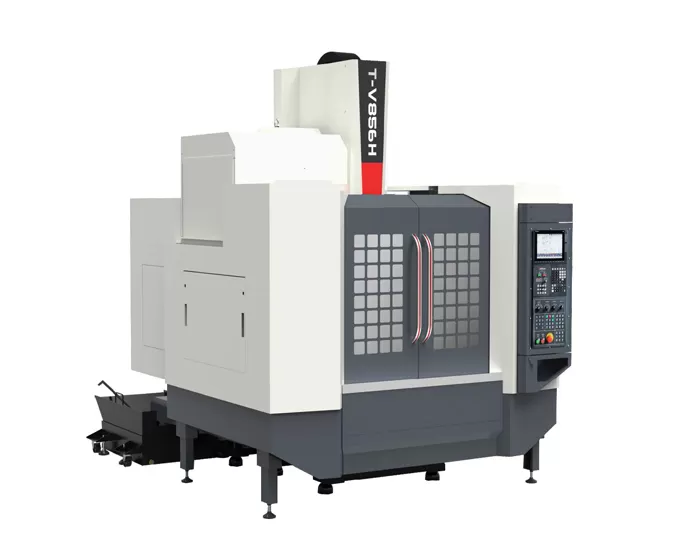

Name: HT-V856H Yüksek Hızlı ve Yüksek Hassasiyetli Dikey İşleme Merkezi
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

HT-V856H Yüksek Hızlı ve Yüksek Hassasiyetli Dikey İşleme Merkezi'nin Özellikleri

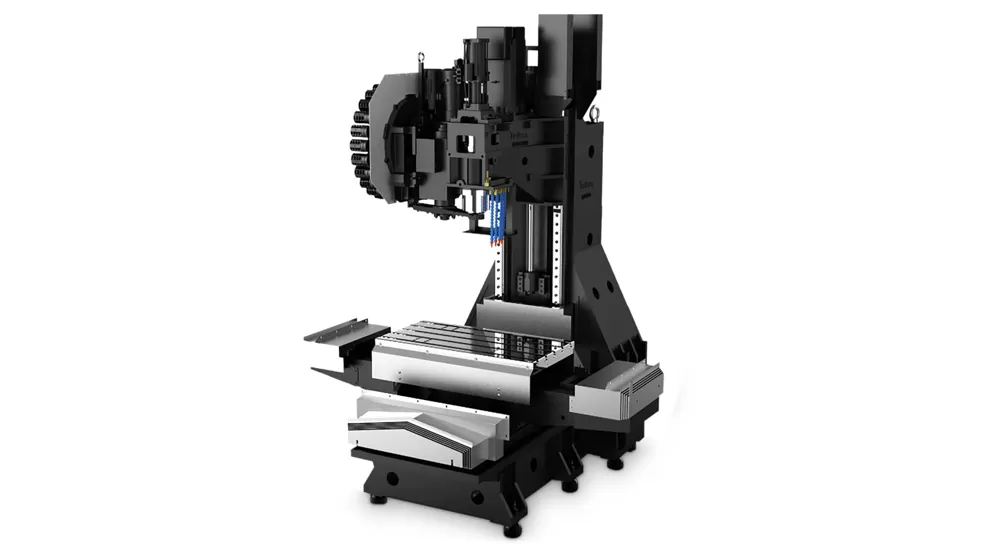

Makine yapısı

Makine, çapraz tip sürgülü masa ile sabit bir sütun yapısına sahiptir. Gövde, titreşimsiz ve deformasyonsuz yüksek hızlı kesim sağlayarak ekstra büyük bir sabit taban ve yüksek sertlikte, geniş açıklıklı a şeklindeki bir kolon ile inşa edilmiştir.

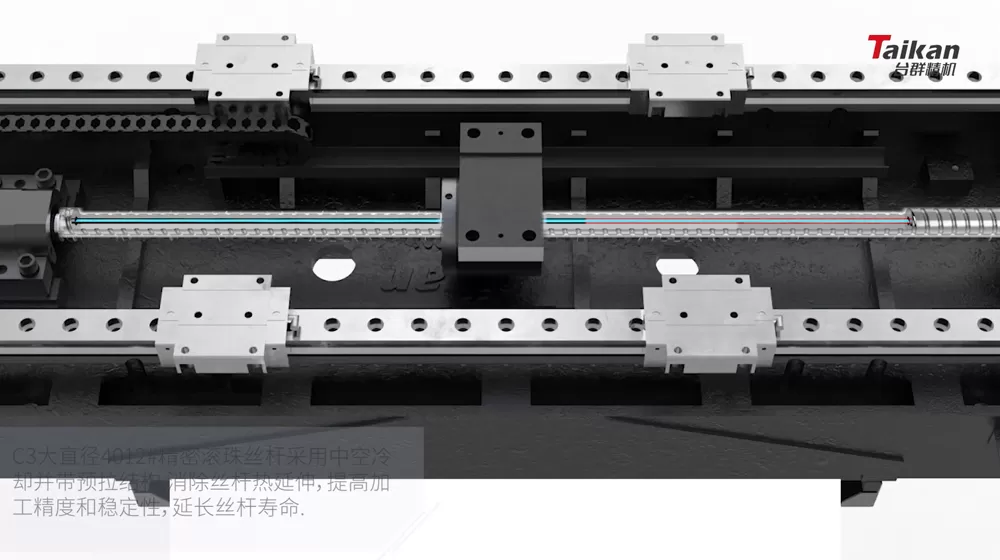

Içi boş bilyalı vidalar

Önceden gerilmiş yapıya sahip içi boş bilyalı vidalar, termal genleşmeyi ortadan kaldırır ve makinenin hassasiyetini arttırır. Vidalı rulmanlar kendi ömrünü uzatan kendiliğinden yağlanır.

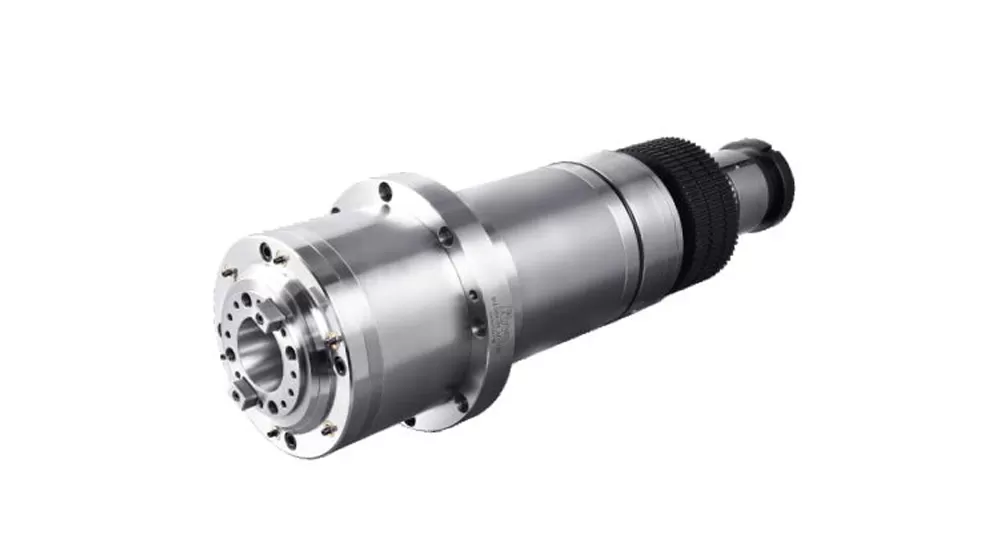

Mili

Makine, BT40-12000 rpm doğrudan bağlantı kafası ile donatılmış taikan'dan yüksek hızlı bir mil ünitesine sahiptir. Mil önü, bir hava perdesi koruması ile labirent tasarımı kullanır ve kesme sıvılarının mil yataklarına girmesini önler.

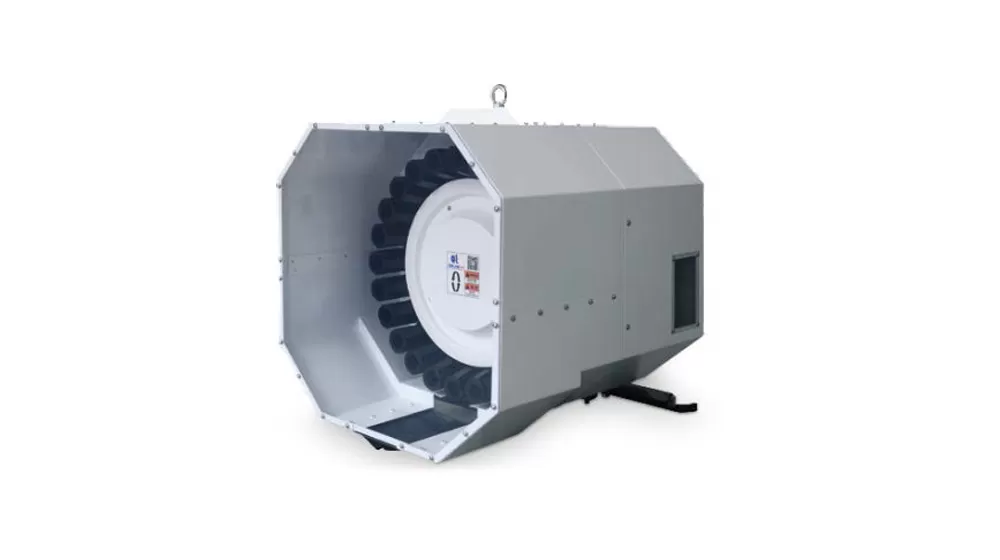

Takım dergisi

Makine, güvenilir kalitesi ve istikrarlı performansı ile bilinen taikan'dan 24 cep kol tipi bir takım dergisi ile donatılmıştır.

HT-V856H Yüksek Hızlı ve Yüksek Hassasiyetli Dikey İşleme Merkezinin Uygulaması

Takım tezgahı, orta ve küçük boyutlu kutu şeklindeki bileşenler, plakalar, diskler, valfler, gövdeler ve kalıplar gibi karmaşık parçaların çok çeşitli, küçük partili işlenmesi için uygundur. Hassas parçalar, 5G ürünleri, donanım, otomotiv parçaları ve tıbbi cihazlar gibi endüstrilerde yaygın olarak kullanılmaktadır.

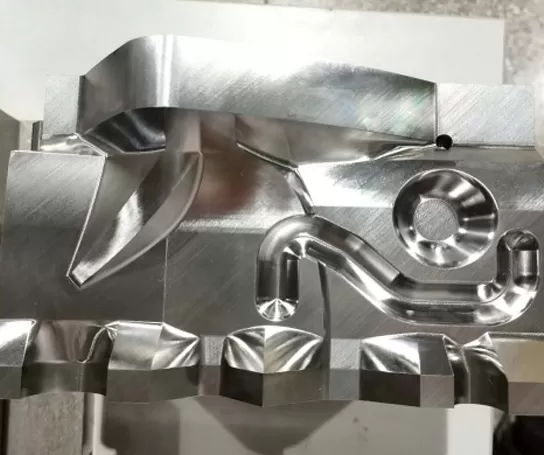

Iş parçası örneği 1

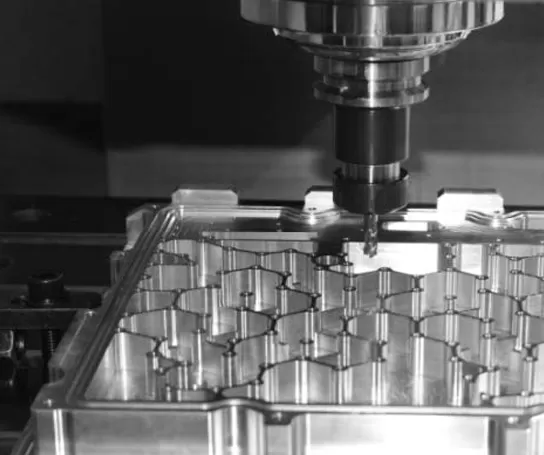

Iş parçası örneği 2

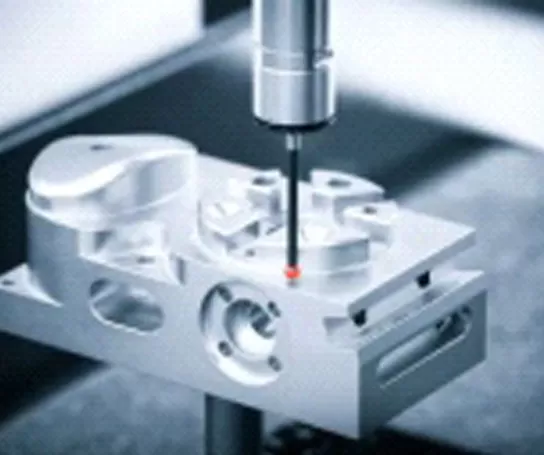

Iş parçası örneği 3

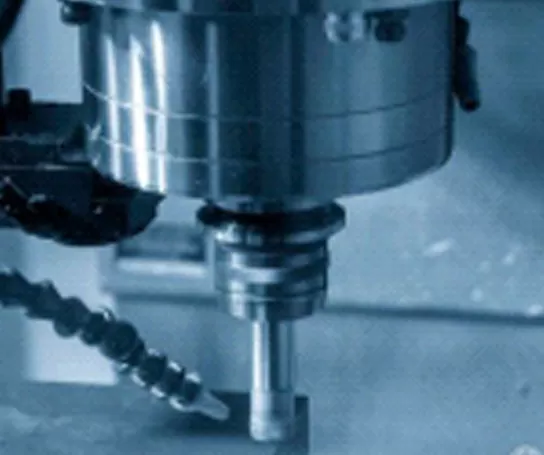

Iş parçası örneği 4

HT-V856H Yüksek Hızlı ve Yüksek Hassasiyetli Dik İşleme Merkezi Özellikleri

Item			Unit	HT-V856H	Notlar
Hareket	Tabla hareketi (X ekseni)		mm	800
	Kızak hareketi (Y ekseni)		mm	550
	Başlık hareketi (Z ekseni)		mm	600
	Mil ucundan çalışma tablası yüzeyine mesafe		mm	125～725
	Mil merkezinden kolon kılavuz yüzeyine mesafe		mm	590
Çalışma tablası	Tabla boyutu		mm	1000*500
	Maks. yük (eşit yük dağılımı)		kg	450
	T-kanal (kanal sayısı - kanal genişliği * aralık)		mm	5-18*100
Mil	Motor gücü (anma/kısa süreli)		kW	11/15
	Motor torku (anma/kısa süreli)		N.m	52.5/118
	Devir aralığı		r/min	50~12000 (Doğrudan bağlantılı)
	Mil çapı		mm	φ150
	Mil konikliği		/	BT40
	Perçin özellikleri		/	P40T-I（MAS403）
Hız	Kesme ilerleme hızı aralığı		mm/dak	1-10000
Hız	X/Y/Z ekseni hızlı hareket hızı		m/dak	30/30/30
Doğruluk	Konumlama doğruluğu (X/Y/Z)		mm	0.008	GB/T18400.4 (Tam hareket)
Doğruluk	Tekrarlanabilirlik (X/Y/Z)		mm	0.005	GB/T18400.4 (Tam hareket)
Takım magazini	Takım kapasitesi		pcs	24
	Maks. takım ağırlığı		kg	7
	Maks. takım uzunluğu		mm	250
	Maks. takım çapı (dolu/bitişik boş)		mm	Φ75/Φ150
Diğerleri	CNC sistemi		/	Mitsubishi M80VB
	Hava kaynağı	Flow	L/dak	≥280（ANR)
	Hava kaynağı	Hava basıncı	MPa	0,6~0,8
	Ekipman kapasitesi		KVA	25
	Soğutma sıvısı tank kapasitesi		L	300
	Makine boyutu		mm	224031213026	XYZ eksenlerine karşılık gelen
	Ağırlık (yaklaşık)		Kg	4600

Bu sayfadaki bilgiler yalnızca referans amaçlıdır. Ürün yükseltmeleri veya iyileştirmeleri nedeniyle özellikler ve detaylar değişebilir. Daha fazla bilgi için lütfen bizimle iletişime geçin.
