Taikan V-200U 5 Eksenli Dikey İşleme Merkezi: Karmaşık Parça Hassasiyeti İçin Tasarlanmıştır

İleri üretim teknolojisinde küresel lider olan Taikan Machine, V-200U 5 Eksenli Dikey İşleme Merkezini sunar. Karmaşık parçaların yüksek hassasiyetle üretimi için tasarlanan V-200U, sağlam bir mekanik temeli doğrudan tahrikli döner tablalı teknoloji ve yüksek performanslı bir CNC sistemi ile birleştirir. Havacılık, medikal cihaz imalatı, otomotiv, optik ve hassas kalıpçılık gibi mükemmellik talep eden sektörler için son derece rijitlik, hız ve hassasiyetin mükemmel birleşimini sunar.

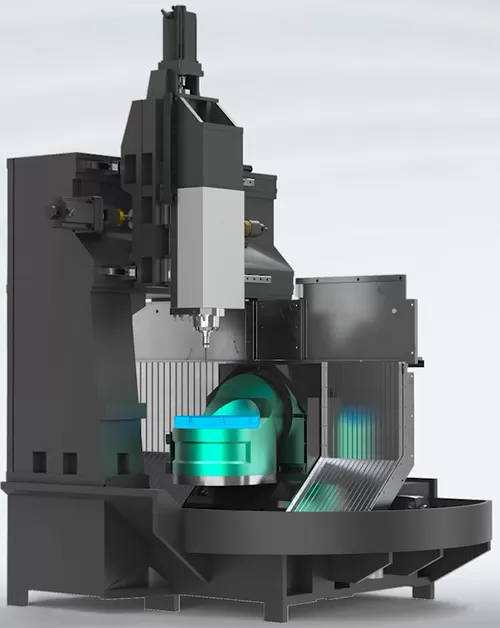

1. Üstün Kararlılık için Yüksek Rijitlikli Monoblok Yapı

Yüksek performansın temeliniV-200U 5 eksenli dikey işleme merkezison derece rijit portal tipi O-çerçeve yapısı oluşturur. Gelişmiş sonlu elemanlar analizi (FEA) ile optimize edilen tasarım, yoğun şekilde nervürlü, geniş bir taban ve tek parça kolon-kiriş yapısına sahiptir. Bu, eksen çıkıntısını en aza indirir, kümülatif hatayı azaltır ve dinamik performansı artırır. Yüksek kaliteli Mechanite dökme demirden üretilip çift gerilim giderme tavlaması sürecine tabi tutulan5 eksenli CNC makinesiüstün titreşim sönümleme, termal kararlılık ve uzun vadeli geometrik doğruluk sağlar.

2. Gelişmiş Doğrudan Tahrikli 5 Eksenli Döner Tabla

Yeteneklerinin merkezinde, özel B/C eksenli döner tablası bulunur. Yüksek rijitlikli dökme demir ve 45 derecelik eğimli kızak konfigürasyonu ile tasarlanan tabla, olağanüstü eğilme momenti kapasitesi ve titreşim direnci sağlar. Her iki döner eksen, sonsuz dişli veya makaralı kam gibi geleneksel mekanik aktarımları ortadan kaldıran yüksek torklu doğrudan tahrik (DD) motorlarla çalıştırılır. Tam kapalı çevrim kontrolü için yüksek çözünürlüklü optik enkoderlerle birleştirilen bu kurulum, üstün konumlandırma doğruluğu, 50 dev/dk'ya kadar yüksek hızlarda düzgün çalışma, daha hızlı ivmelenme, minimum bakım ve sessiz çalışma sağlar.

3. Hassas Doğrusal Tahrikler ve Senkronize Hareket Kontrolü

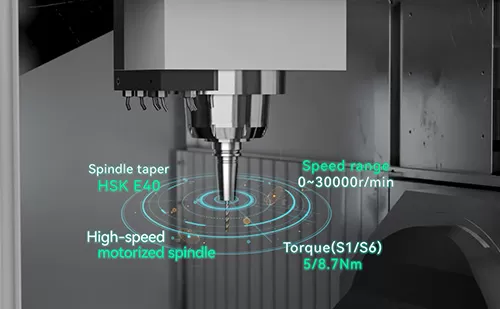

Doğrusal eksenler (X, Y, Z), yüksek çevrimli işlemler sırasında doğruluğu korumak için hassas makaralı tip doğrusal kızaklar ve soğutmalı bilyalı vida düzenekleri ile donatılmıştır. Tüm doğrusal eksenlerde 24 m/dk hızlı hareket hızına sahip olan bu sistem,5 eksenli işleme merkezihızlı konumlandırma sağlar. Tüm kinematik zincir, beş ekseni kusursuz şekilde senkronize eden Siemens SINUMERIK ONE yüksek hassasiyetli CNC sistemi tarafından yönetilir. Entegre enkoderler aracılığıyla tam kapalı çevrim geri bildirimi, karmaşık 3B konturlar ve serbest biçimli yüzeyler için mikron seviyesinde doğruluk ve tekrarlanabilirliği garanti eder. Yüksek hızlı, yüksek rijitlikli bir iş mili paketi tamamlayarak geniş bir malzeme yelpazesinin verimli şekilde işlenmesini sağlar.

4. Risksiz Süreç Doğrulaması için Dijital İkiz Teknolojisi

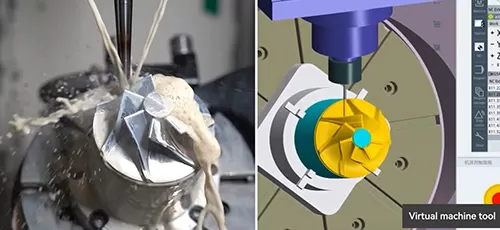

Karmaşık parçaların prova edilmesipompa çarkları için 5 eksenli CNC işlemegeleneksel olarak maliyetli fiziksel test kesimleri gerektirir; bu da değerli makine zamanını, takımları ve malzemeleri bağlarken çarpışma ve program hataları riskini taşır.

Taikan, entegre dijital ikiz çözümüyle bu darboğazı ortadan kaldırır. Sanal makine, aynı kinematiklere, kontrolör mantığına ve performans parametrelerine sahip, fiziksel V-200U'nun mükemmel bir dijital kopyasıdır. Mühendisler, NC kodunu doğrulamak, takım yollarını kontrol etmek, fikstür çarpışmalarını denetlemek, çevrim sürelerini doğru tahmin etmek ve olası çarpışmaları önceden tespit etmek için %100 gerçekçi işleme simülasyonları yapabilir—hepsi çevrimdışı olarak. Bu güçlü özellik,CNC çark işleme hizmetinumune alma için makine duruş süresini büyük ölçüde azaltarak, prova maliyetlerini düşürerek, ürün geliştirme döngülerini hızlandırarak ve optimize edilmiş üretim planlamasını mümkün kılarak süreci daha güvenilir ve verimli hale getirir.

Taikan V-200U 5 Eksenli Dikey İşleme Merkeziyalnızca bir takım tezgahı değil; güvenilirlik ve hassasiyet için üretilmiş kapsamlı bir üretim çözümüdür. Rijit bir mekanik yapıyı en son doğrudan tahrik teknolojisi ve ileri görüşlü dijital simülasyonla birleştiren V-200U, üreticilere en zorlu parçalarını benzersiz bir güven ve verimlilikle işleme olanağı tanır.

Taikan V-200U 5 Eksenli Dikey İşleme Merkezinin tüm teknik özelliklerini ve yeteneklerini inceleyin. Uygulamanızı görüşmek için bugün mühendislik ekibimizle iletişime geçin.
