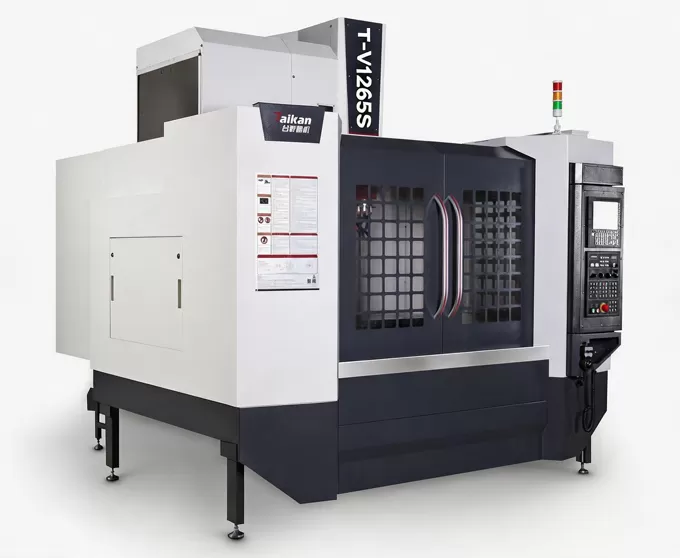

Name: HT-V1265S Yüksek Hızlı ve Yüksek Verimli Dikey İşleme Merkezi
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

HT-V1265S Yüksek Hızlı ve Yüksek Verimli Dikey İşleme Merkezinin Öne Çıkan Özellikleri

Makine Yapısı

Sonlu Eleman Analizi aracılığıyla yapı —pratik hususlar da dikkate alınarak— takım tezgahının rijitliğini ve doğal frekansını artıracak şekilde optimize edilmiştir.

Kılavuz Rayları ve Bilyalı Vidalar

X, Y ve Z eksenlerindeki kurşun vidalar C3 sınıfı yüksek hassasiyete sahiptir; X ve Y eksenleri standart 4012 kurşun vidalarla donatılmıştır, Z ekseni ise 4010 küçük adımlı kurşun vida kullanır, böylece vida tahrikinin sertliği sağlanır ve kullanım ömrü uzatılır.
Her üç eksen (X, Y ve Z) 45 numara makaralı lineer kılavuzlarla donatılmıştır; daha ağır yükleri destekleyebilir ve 4 eksenli işleme, fikstür bazlı işlemler ve ağır yük koşullarında yüksek hassasiyetli kesim taleplerini karşılayabilir.

Mil

Makine, standart olarak 12.000 RPM yüksek hızlı, uzun burunlu, direkt tahrikli bir mile sahiptir. Mükemmel ısı dağılımı ve minimum termal deformasyon özelliği sunan bu mil, ayrıca termal genleşmeyi etkili bir şekilde kontrol eden bir soğutma sistemi ile donatılmıştır, böylece işleme hassasiyetini ve yüzey kalitesini artırır.

Alet Dergisi

24 cepli kol tipi takım magazini: İyi stabilite, güvenilir takım değişiklikleri ve sürekli sağlar

HT-V1265S Yüksek Hızlı ve Yüksek Verimli Dikey İşleme Merkezinin Uygulaması

Bu takım tezgahı, orta ve küçük boyutlu kutu şeklindeki bileşenler, plakalar, diskler, valfler, gövdeler ve kalıplar gibi karmaşık parçaların çok çeşitli, küçük parti işlemesi için uygundur. Hassas parçalar, 5G ürünleri, donanım, otomotiv parçaları ve tıbbi cihazlar gibi endüstrilerde yaygın olarak kullanılmaktadır.

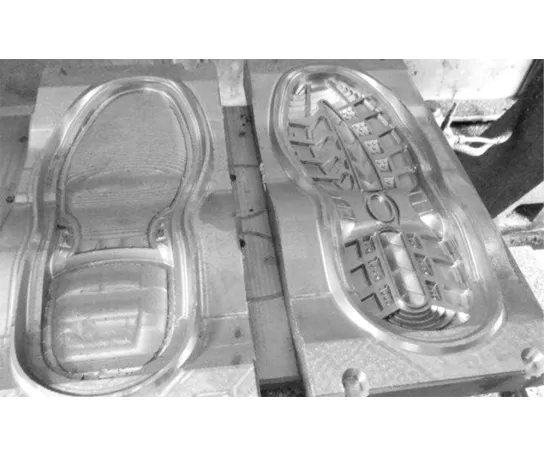

İş Parçası Örneği 1

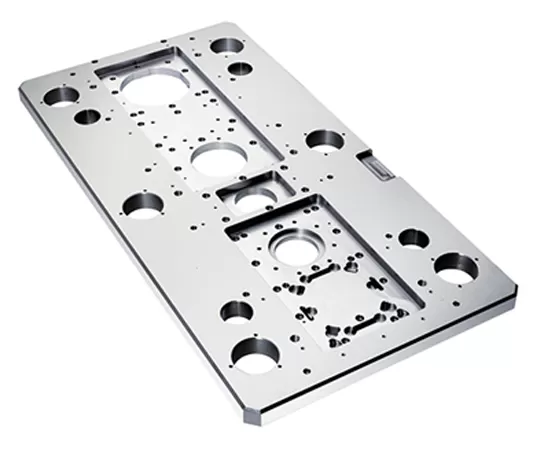

İş Parçası Örneği 2

İş Parçası Örneği 3

İş Parçası Örneği 4

HT-V1265S Yüksek Hızlı ve Yüksek Verimli Dik İşleme Merkezinin Teknik Özellikleri

Item		Unit	HT-V1265S	Açıklamalar
Hareket	Tabla hareketi (X ekseni)	mm	1200
	Kızak hareketi (Y ekseni)	mm	650
	Mil kafası hareketi (Z ekseni)	mm	600
	Mil burnundan tabla yüzeyine mesafe	mm	80~680
	Mil merkezinden kolon kılavuz yüzeyine mesafe	mm	707
Çalışma tablası	Tabla boyutu	mm	1000*500
	Maks. yük (dengeli yükleme)	kg	500
	T-kanal (kanal sayısı - kanal genişliği * aralık)	mm	5-18*100
İş mili	Motor gücü (anma/kısa süreli)	kW	7.5/11
	Motor torku (anma/kısa süreli)	N.m	35.8/95.5
	Hız aralığı	r/min	50~10000
	İş mili çapı	mm	φ150
	İş mili konikliği	/	BBT40
Hız	Kesme ilerleme hızı aralığı	mm/min	1-10000
Hız	X/Y/Z ekseni hızlı hareket hızı	m/min	36/36/30
Takım magazini	Takım kapasitesi	pcs	24
	Maks. takım ağırlığı	kg	7
	Maks. takım uzunluğu	mm	250
	Maks. takım çapı (dolu / bitişik boş)	mm	Φ75/Φ150
Diğerleri	CNC sistemi	/	Mitsubishi M80VB
	Ekipman kapasiteleri	KVA	25
	Soğutma sıvısı tankı kapasitesi	L	300
	Makine boyutu	mm	300026773000	XYZ eksenine karşılık gelen
	Ağırlık (yaklaşık)	Kg	6500

Bu sayfadaki bilgiler yalnızca referans amaçlıdır. Ürün yükseltmeleri veya iyileştirmeleri nedeniyle özellikler ve detaylar değişebilir. Daha fazla bilgi için lütfen bizimle iletişime geçin.
