En Sık Görülen 8 CNC Makine Arızası ve Sorun Giderme Yöntemleri

Mekanik imalatın yüksek otomasyonlu dünyasında, bir CNC (Bilgisayarlı Sayısal Kontrol) Takım Tezgahının istikrarlı çalışması, üretim verimliliğinin ve işleme hassasiyetinin doğrudan itici gücüdür. Sektör Akıllı Üretime doğru ilerlerken, ekipman arıza teşhisi geleneksel "reaktif bakım"dan veri odaklı "öngörücü bakım"a evrilmektedir.

Saha servis mühendisleri ve atölye yöneticileri için bir alarm kodu veya işleme anomalisi ile karşılaşmak, hızlı bir müdahaleden daha fazlasını gerektirir; altta yatan mekanizmanın anlaşılmasını zorunlu kılar. Bu makale, sekiz yaygın CNC takım tezgahı arızasına dair birkök-neden analizisunmaktadır. İşletmelerin Toplam Ekipman Etkinliğini (OEE) en üst düzeye çıkarmasına yardımcı olmak için temel nedenleri, tanısal mantığı ve sistemik çözümleri inceleyeceğiz.

1. CNC Sistem Arızaları: Donanım ve Yazılım Ortak Teşhisi

Arıza Mekanizması:
CNC sistemi, tezgahın "beyni"dir. Sistem donması veya siyah ekran genellikle bir donanım gözetleyici zamanlayıcı devresi, bozulmuş sistem yazılım mantığı veya kritik parametrelerin kaybı tarafından tetiklenir. Bir alarm kodunun görüntülenmesi, sistemin belirli bir anomaliyi tanımlayan kendi kendine teşhis işlevidir.

Derinlemesine Tanı ve Çözümler:

• Donanım Düzeyi:İlk olarak, NCU veya PCU ünitesine giden güç kaynağının (DC 5V/24V) kararlılığını doğrulayın. Voltaj dalgalanmaları CPU'nun düzensiz çalışmasına neden olabilir. Yeniden başlatma sonrasında arıza devam ederse, anakart pilinin voltajını kontrol edin; düşük voltaj SRAM'de (Statik Rastgele Erişimli Bellek) parametre kaybına yol açabilir.

• Yazılım ve Parametreler:Sistem başlatma arızalarında, bir "tamamen silme" veya ilklendirme işlemi düşünün (örneğin, Siemens kontrollerde NCK sıfırlaması veya FANUC'ta PSRAM temizleme). Hatalı alarmları gidermek için PLC (Programlanabilir Mantık Denetleyici) ladder diyagramı izleme fonksiyonundan yararlanın. Sinyal durumunu izlemek (I/O arayüz durum tabloları aracılığıyla), arızalı harici giriş sensörlerinin veya aktüatörlerin hızlı bir şekilde yerinin belirlenmesini sağlar.

• Sektör İçgörüsü:Modern üst düzey CNC sistemleri entegre uzaktan teşhis özelliklerine sahiptir. Endüstriyel Nesnelerin İnterneti (IIoT) aracılığıyla sistem günlüklerini gerçek zamanlı izleyerek, teknisyenler uzaktan parametre ayarlamaları ve güvenlik açıkları için yamalar uygulayabilir.

2. İş Mili Arızaları: Titreşim Analizi ve Sürücü Optimizasyonu

Arıza Mekanizması:
Tezgahın güç çekirdeği olarak, anormal iş mili titreşimi genellikle mekanik dengesizlikten (örneğin, takım/tutucunun zayıf dinamik dengesi), rulman aşınmasından (boşluk artışına yol açar) veya tahrik bileşenlerindeki (kayışlar/dişliler) gerilim kaybından kaynaklanır. Hızdaki kararsızlık ise tipik olarak servo sürücüdeki hatalı hız döngüsü parametreleri veya enkoderden gelen geri besleme sinyali parazitiyle ilişkilidir.

Derinlemesine Tanı ve Çözümler:

• Mekanik Teşhis:İş mili rulmanlarının karakteristik frekanslarını tespit etmek için bir titreşim analizörü kullanın; zayıf yağlama (yüksek frekanslı titreşim) ve rulman yuvarlanma yolu yorulması (düşük frekanslı darbeler) arasındaki farkı ayırt edin. Kayış tahriklerinde, bir gerginlik ölçer kullanarak üretici spesifikasyonlarına göre gerginliği kontrol edin.

• Elektriksel Teşhis:Hız dalgalanmaları için enkoder geri besleme kablosuna odaklanın. Paraziti önlemek için bükümlü çift ekranlı olduğundan ve özel bir topraklamaya sahip olduğundan emin olun. Sürücü üzerinde, hız ve akım döngülerinin PID parametrelerini optimize etmek ve motor özelliklerini mekanik yük ile mükemmel şekilde eşleştirmek için bir "Otomatik ayar" fonksiyonu çalıştırın.

• Bakımın Kritikliği:Motorlu iş milleri için belirtilen yağlayıcı tipine ve yeniden yağlama aralıklarına kesinlikle uyun. Aşırı gresleme, ısı dağılımının zayıflamasına ve tutukluk yapmaya yol açarak eksik gresleme kadar zararlı olabilir.




3. İlerleme Tahrik Sistemi Arızaları: Boşluk Telafisi ve Servo Uyumu

Arıza Mekanizması:
Eksen "yapış-kay" hareketi (titreşimli hareket), temelde statik ve dinamik sürtünme katsayıları arasındaki belirgin farktan veya düşük hızdaki kararlılık için servo sistem rijitliğinin yetersiz olmasından kaynaklanır. Konumlama hataları genellikle mekanik aktarma organlarındaki aşınma (örneğin, bilyalı mil ön yükünün azalması, gevşek kaplinler) veya servo sistemdeki takip hatasının hatalı ayarlanması ile bağlantılıdır.

Derinlemesine Tanı ve Çözümler:

• Mekanik Telafi: Bir lazer interferometre kullanarak konumlama doğruluğunu ve tekrarlanabilirliği düzenli olarak doğrulayın. Yön değiştirme ölü bölgesini, CNC'nin "Boşluk Telafisi" parametresi aracılığıyla ölçülen değerleri girerek telafi edin. Boşluk aşırı ise (tipik olarak > 0.02-0.03 mm), bilyalı mil somunu ön yükünü kontrol edin veya aşınmış bileşenleri değiştirin.

• Servo Optimizasyonu: Aşırı hareket alarmları durumunda, manuel kurtarmaya ek olarak, yumuşak limit parametrelerini (örneğin, FANUC parametreleri 1320/1321) ve donanım limit anahtarlarının güvenilirliğini kontrol edin.

• Hassas Bakım: Ağır hizmet tipi tezgahlarda, kızak yağlama sisteminin işlevselliğini doğrulayın. Yağlama arızası, kızaklardaki yağ filmini doğrudan tahrip ederek yapış-kay harekete ve erken aşınmaya yol açar.

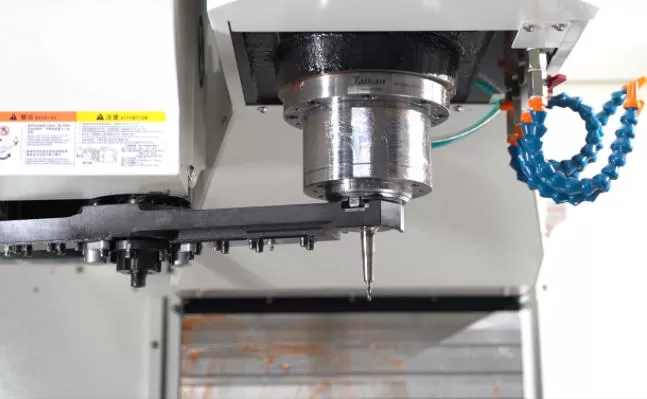

4. Takım Değiştirme Sistemi Arızaları: Sinyal Akışı ve Mekanik Bağlantının Mantık Analizi

Arıza Mekanizması:
Otomatik Takım Değiştirici (ATC) arızalarıCNC takım tezgahlarındagenellikle mekanik ve elektriksel sorunların karmaşık bir etkileşiminden kaynaklanır. Takımın sıkılamaması, tipik olarak çekme mili mekanizmasındaki yorulmuş disk yaylardan veya çözme silindirinin yetersiz strokundan ileri gelir. Bu arada, takım değiştirme sırasında sıkışma, pot eğme ve manipülatör kolunun dönüşü veya uzanması gibi sıralı işlemleri bozan hatalı kilitleme sinyallerinden kaynaklanır.

Derinlemesine Tanı ve Çözümler:

• Pnömatik/Hidrolik Mantık: Pnömatik sistemdeki basınç anahtarının doğru çalıştığını kontrol edin. Hidrolik solenoid valf makaralarında yapışma olup olmadığını kontrol edin. Hidrolik çekme milleri için, sıvı seviyelerini ve sızdırmazlık elemanlarını, sıkma kuvvetini azaltabilecek iç sızıntıya karşı kontrol edin.

• Sinyal Kilitleme: PLC durum ekranını kullanarak takım değiştirme sırasını izleyin. Bir takım düşmesi durumunda, öncelikle manipülatör kolu konum sensörlerini (örneğin, manyetik veya yakınlık anahtarları) sinyal bozulması veya gecikmesine karşı kontrol edin. İş mili oryantasyonunun doğru ve tutarlı olduğunu doğrulayın.

• Hassas Hizalama: Manipülatör kolu, takım potası ve iş mili arasındaki hizalama, mikron düzeyinde toleranslar içinde tutulmalıdır. Kol orijin kalibrasyonu için bir master takım veya ayar mastarı kullanın.

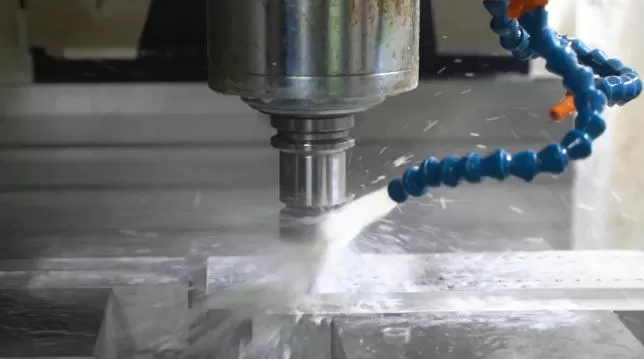

5. Soğutma Sistemi Arızaları: Akış İzleme ve Filtrasyon

Arıza Mekanizması:
Soğutma sistemi arızaları genellikle "tıkanma"dan kaynaklanır. Soğutma sıvısında biriken talaşlar hatları tıkayabilir veya pompa çarkına zarar verebilir. Motor aşırı yük atmaları genellikle sıkışmış bir pompa veya güç kaynağında faz eksikliğinden kaynaklanır.

Derinlemesine Tanı ve Çözümler:

• Elektriksel Kontrol: Soğutma sıvısı pompa motorunun üç fazlı direncini denge açısından ölçün ve yalıtım direncini kontrol edin. Çalışmayan bir pompa için, ana gücü kontrol etmenin yanı sıra, termik aşırı yük rölesinin atmadığından ve sıfırlanması gerekmediğinden emin olun.

• Sıvı Yönetimi: İlk adım, soğutma sıvısı tankının temizlenmesi ve filtrelerin değiştirilmesi/temizlenmesidir. Hat sızıntıları için, gevşek bağlantılardan mı yoksa soğutma sıvısı korozyonundan kaynaklanan hortum bozulmasından mı olduğunu belirleyin. Seviye anahtarları ve akış sensörlerinin uygulanması, soğutma sıvısı eksikliğinden kaynaklanan iş parçası yanmalarını önlemek için gerçek zamanlı izleme sağlar.

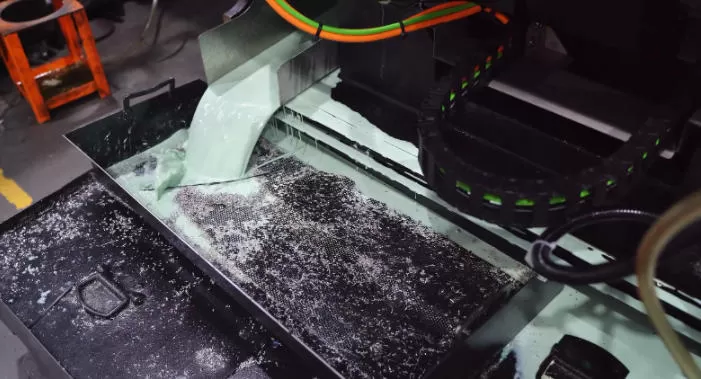

6. Talaş Konveyörü Arızaları: Tork Aşırı Yükü ve Mekanik Sıkışma

Arıza Mekanizması:
Talaş konveyörleri (tipik olarak mafsallı bant veya helezon tipi), motor çalışmadığında (güç/elektrik sorunu) veya talaşlar verimli şekilde tahliye edilemediğinde (mekanik aşırı yük) arızalanır. Bu aşırı yük genellikle aşırı yüksek kesme hacminden veya uygun olmayan gerginlik nedeniyle zincirin raydan çıkıp sıkışmasından kaynaklanır.

Derinlemesine Tanı ve Çözümler:

• Aşırı Yükle Başa Çıkma:Bir konveyör alarmı oluştuğunda, önce giriş ve çıkışta biriken talaşları temizleyin. Mekanizmanın mekanik olarak sıkışıp sıkışmadığını belirlemek için motor milini (veya kaplini) elle döndürün.

• Mekanik Bakım:Mafsallı bandı aşınmaya karşı kontrol edin ve zincir gerginliğini kılavuza göre ayarlayın (örneğin, bazıcnc vmc tezgahları6–10 mm bant boşluğu belirtir). Kronik aşırı yükleme, tahrik motorunun sigortasını attırabilir veya tork sınırlayıcıya zarar verebilir.

• Otomasyon Entegrasyonu:Konveyörü, işleme çevrimiyle senkronize olarak aralıklı çalışacak şekilde programlayın, böylece sistemi bunaltabilecek büyük talaş dalgalanmaları önlenir.

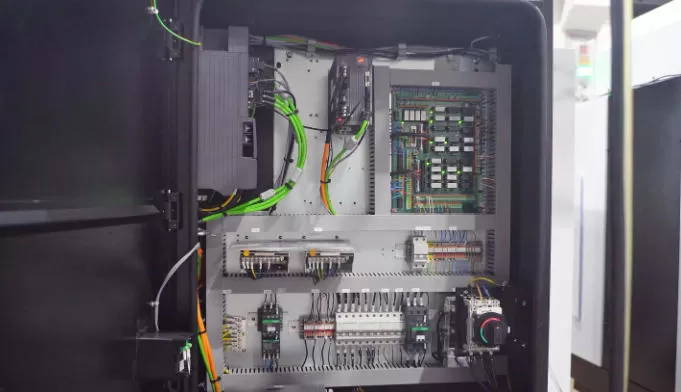

7. Elektrik Sistemi Arızaları: Gürültü Bastırma ve Bileşen Eskimesi

Arıza Mekanizması:
Elektrik arızaları genellikle en rastgele olanlardır. Aşınmış kontaktör kontakları aralıklı devrelere yol açarken, arızalanan bir röle bobini kontrol devresini tamamen çalışmaz hale getirebilir. Bileşen arızasının ötesinde, Elektromanyetik Girişim (EMI) büyük bir suçludur ve sıklıkla enkoder sinyallerini bozarak eksende "tıkırdama" veya konum sapmasına neden olur.

Derinlemesine Tanı ve Çözümler:

• Bileşen Düzeyinde Kontroller:Aşırı direnci kontrol etmek için kontaklar arasındaki voltaj düşüşünü bir multimetre ile ölçün. Anahtarlamalı güç kaynakları için çıkış voltajındaki aşırı dalgalanmayı ölçün.

• Gürültüye Karşı Önlemler:Sinyal kablolarının güç kablolarından ayrı olduğu kablolama uygulamalarına sıkı sıkıya uyun. Parazite neden olan sürücüler (VFD'ler) için güç girişine EMC filtreleri takın ve tezgahın toprak direncinin 1 Ω'dan az olduğundan emin olun.

• Öngörücü İzleme:Elektrik panosunu taramak için kızılötesi termografi kullanmak, kötü bağlantılar veya arızalanmak üzere olan bileşenlerin bir arızaya yol açmadan önce neden olduğu "sıcak noktaları" etkili bir şekilde tespit edebilir.




8. Hassasiyet Arızaları: Geometrik ve Isıl Hataların Telafisi

Arıza Mekanizması:
Parça toleransının karşılanamaması, karmaşık, çok yönlü bir sorundur. Bunun kaynağıgeometrik hassasiyet kaybı(örneğin, tezgah seviyesindeki değişiklikler, aşınmış kızak doğrusallığı),proses sistemi esnemesi(takım/iş parçası itme kuvveti) veyaısıl hatalar(iş mili uzaması, bilyalı mil ısıl genleşmesi) olabilir.

Derinlemesine Tanı ve Çözümler:

• Geometrik Kalibrasyon: Temel geometrik hassasiyetleri (örneğin, tabla düzlüğü, iş mili eksenlere dikliği) doğrulamak için elektronik teraziler ve lazer interferometreler kullanın. Tolerans dışıysa, düzeltici eylemler hassas kazıma ile tesviye takozlarını ayarlamaya kadar uzanır.

• Isıl Hata Telafisi: Uzun üretim işlemleri sırasındaki boyutsal sapma için, ısıl hata telafisini uygulayın. Bu, kilit noktalara sıcaklık sensörleri (örneğin, PT100 RTD'ler) yerleştirmeyi, bir ısıl deformasyon modeli (örneğin, sinir ağları kullanarak) oluşturmayı ve CNC sisteminin eksen hareketini gerçek zamanlı olarak telafi etmesini içerir.

• Proses Optimizasyonu: Takım aşınmasını (iş mili yükü ile izlenebilir) kontrol edin ve kesme parametrelerinin (hız, ilerleme, kesme derinliği) prosesten kaynaklı titreşim veya sapmayı önlemek için optimum olduğunu doğrulayın.




9. Sonuç

CNC takım tezgahı arıza teşhisinin manzarası, yeni, veri odaklı bir döneme sıkıca girmektedir.fiziksel mekanizmalarınile gelişmişsinyal işleme tekniklerinin(titreşim analizi ve motor akım imza analizi gibi) derin bir anlayışı birleştirerek, mühendisler yalnızca mevcut sorunları daha hızlı çözmekle kalmayıp, aynı zamanda sürekli durum izleme yoluyla gelecekteki sorunları öngörüp önleyebilirler. Yukarıda özetlenen tanısal mantığa hakim olmak, bir "bakım teknisyeni"nden bir "takım tezgahı sağlık yöneticisi"ne doğru evrimin kilit adımıdır.
