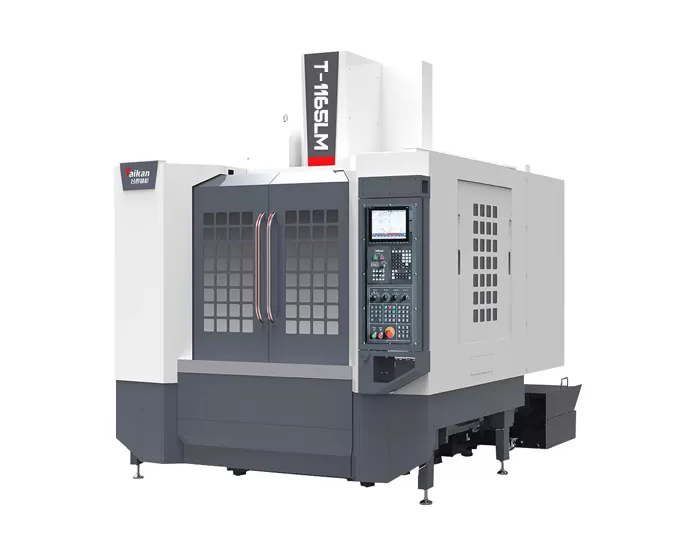

HT-1165LM Yüksek Hızlı ve Yüksek Rijitlikli Dikey İşleme Merkezi

Hareket Mesafeleri

Tabla hareketi (X ekseni)

mm

1100

Kızak hareketi (Y ekseni)

mm

650

Mil kafası hareketi (Z ekseni)

mm

600

Mil burnundan tabla yüzeyine mesafe

mm

150～750

Mil merkezinden kolon kılavuz yüzeyine mesafe

mm

695

Çalışma Tablası

Tabla boyutu

mm

1200*650

Maks. yük (düzgün yayılı yük)

kg

1000

T-kanal (kanal sayısı - kanal genişliği * aralığı)

mm

5-18*100

Mil

Motor gücü (nominal/kısa süreli)

kW

45976

Motor torku (nominal/kısa süreli)

N.m

52.5/118

Hız aralığı

dev/dak

50-8000（kayışlı）

Mil çapı

mm

φ150

Mil konikliği

/

BT40

Perçin spesifikasyonları

/

P40T-I（MAS403）

Hızlar

Kesme ilerleme hızı aralığı

mm/dak

1-10000

X/Y/Z ekseni hızlı hareket hızı

m/dak

30/30/20

Doğruluk

Konumlandırma doğruluğu (X/Y/Z)

mm

0.008/0.008/0.01

GB/T18400.4（Tam hareket）

Tekrarlanabilirlik (X/Y/Z)

mm

0.005/0.005/0.008

Takım magazini

Takım kapasitesi

pcs

24

Maks. takım ağırlığı

kg

7

Maks. takım uzunluğu

mm

250

Maks. takım çapı (dolu / bitişik boş)

mm

Φ75/Φ150

Diğerleri

Z ekseni denge ağırlığı

/

/

CNC sistemi

/

Mitsubishi M80VB

Hava kaynağı

Flow

L/dak

≥280（ANR)

Hava basıncı

MPa

0.6~0.8

Ekipman kapasitesi

KVA

25

Soğutma sıvısı tankı kapasitesi

L

300

Makine boyutları

mm

2700×3560×3040

X*Y*Z eksenlerine karşılık gelen

Ağırlık (yaklaşık)

Kg

7500
