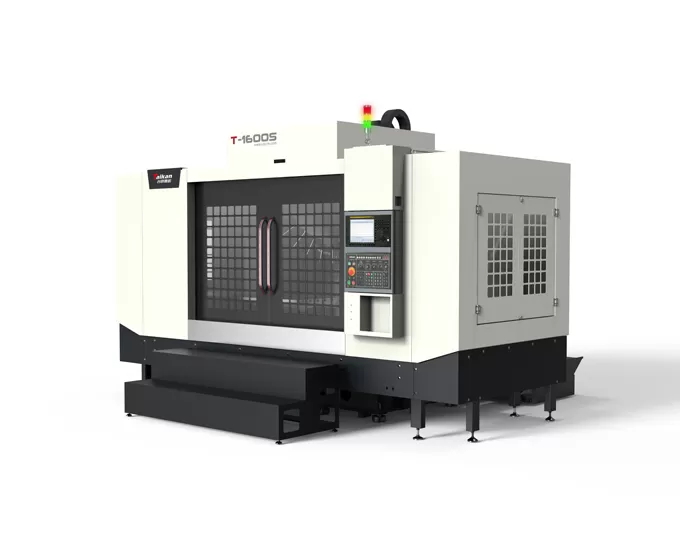

HT-1600S Yüksek Hızlı ve Yüksek Verimli Jant İşleme Merkezi

Hareket

Tabla hareketi (X ekseni)

mm

1600

Kızak hareketi (Y ekseni)

mm

550

Kafa hareketi (Z ekseni)

mm

450

Mil burnundan tabla yüzeyine mesafe

mm

100-550

Mil merkezinden kolon kılavuz yüzeyine mesafe

mm

632

Tabla

Tabla boyutu

mm

1700*550

Maks. yük

kg

500

T-kanal (kanal sayısı - kanal genişliği * aralık)

mm

5-18*100

Mil

Motor gücü (nominal/kısa süreli)

kW

3.7/5.5

Motor torku (nominal/kısa süreli)

N.m

14.1/21.0

Mil motor devri

rpm

20-20000

Mil konikliği

/

BT30

Hız

Kesme ilerleme hızı aralığı

mm/dak

1-15000

X/Y/Z ekseni hızlı ilerleme hızı

m/dak

30/36/36

Doğruluk

Konumlandırma doğruluğu (X/Y/Z)

mm

0.015

GB/T 18400.4 (Tam hareket)

Tekrarlanabilirlik (X/Y/Z)

mm

0.008

Takım magazini

Takım depolama kapasitesi

pcs

21

Maks. takım ağırlığı

kg

3

Maks. takım uzunluğu

mm

250

Maks. takım çapı (dolu/bitişik boşta)

mm

Ф60/Ф80

Diğer

CNC sistemi

Mitsubishi M80VB

Hava kaynağı

Flow

L/dak

≥200 (ANR)

Hava basıncı

MPa

0.6-0.8

Ekipman kapasitesi

kVA

20

Maks. soğutma sıvısı tank kapasitesi

L

400

Makine boyutu

mm

4150*3750 2950

X*Y*Z eksenine karşılık gelen

Ağırlık (yaklaşık)

kg

6450
