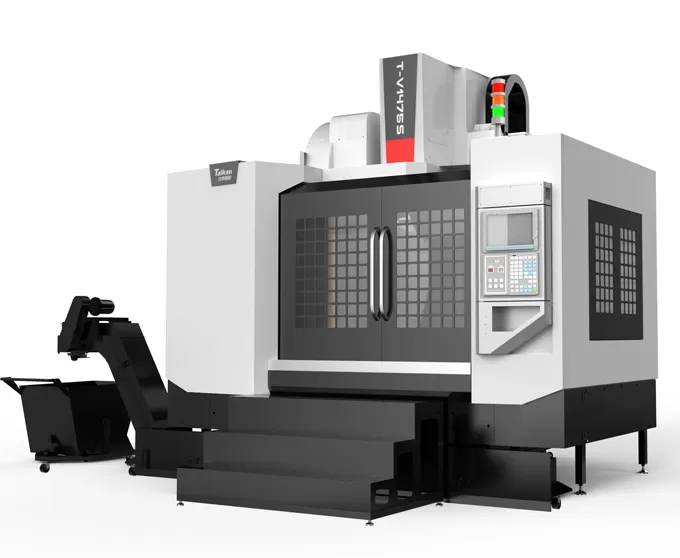

HT-V1475S Yüksek Hızlı ve Yüksek Verimli Dikey İşleme Merkezi

Hareket

Tabla hareketi (X ekseni)

mm

1400

Kızak hareketi (Y ekseni)

mm

750

Mil kafası hareketi (Z ekseni)

mm

750

Mil burnundan tabla yüzeyine mesafe

mm

120～870

Mil merkezinden kolon kızağı yüzeyine mesafe

mm

826

Tezgâh Tablası

Tabla ölçüleri

mm

1500*750

Maks. yük (düzgün yük dağılımı)

kg

1400

T-kanalı (kanal sayısı - kanal genişliği * aralık)

mm

5-18*150

İş mili

Motor gücü (nominal/kısa süreli)

kW

15/18.5

Motor torku (nominal/kısa süreli)

N.m

143/191

Devir aralığı

dev/dak

50～6000 (kayışlı)

İş mili çapı

mm

Φ190

İş mili koniği

/

BT50

Perçin özellikleri

/

P50T-I（MAS403）

Hız

Kesme ilerleme hızı aralığı

mm/dak

1-10000

X/Y/Z eksenlerinde hızlı hareket hızı

m/dak

24/24/20

Hassasiyet

Konumlandırma hassasiyeti (X/Y/Z)

mm

0.015

GB/T18400.4（Tam hareket mesafesi）

Tekrarlanabilirlik (X/Y/Z)

mm

0.008

Takım magazini

Takım kapasitesi

pcs

24

Maks. takım ağırlığı

kg

15

Maks. takım boyu

mm

300

Maks. takım çapı (dolu / bitişik boş)

mm

Φ105/Φ210

Diğer

Z ekseni karşı ağırlığı

Azot dengeleme

CNC sistemi

/

FANUC 0i-MF Plus(5)

Hava kaynağı

Flow

L/dak

280 (ANR)

Hava basıncı

MPa

0.6~0.8

Ekipman kapasitesi

KVA

35

Soğutma sıvısı tankı kapasitesi

L

400

Makine boyutları

mm

5050×3680×3440

Talaş konveyörü pedalı ile

Ağırlık (yaklaşık)

Kg

10700
