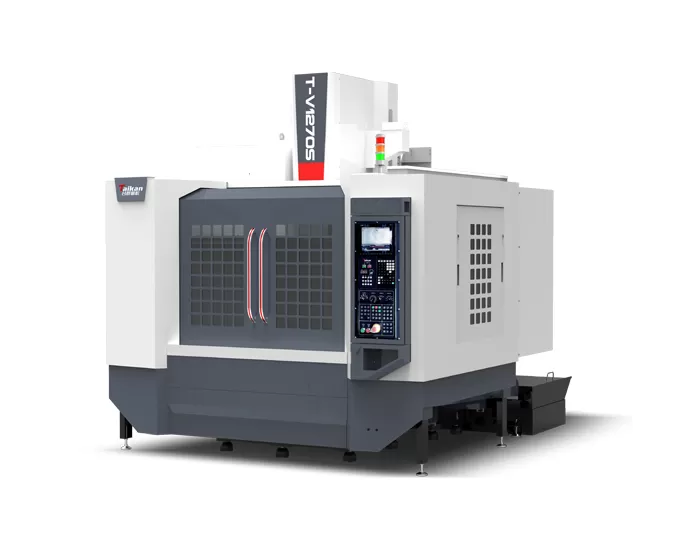

HT-V1270S Yüksek Hızlı ve Yüksek Verimli Dikey İşleme Merkezi

Hareket

Tabla hareketi (X ekseni)

mm

1200

Konsol hareketi (Y ekseni)

mm

700

İş mili kafası hareketi (Z ekseni)

mm

700

İş mili burnundan tabla yüzeyine mesafe

mm

100～800

İş mili merkezinden kolon kılavuz yüzeyine mesafe

mm

757

Çalışma tablası

Tabla boyutu

mm

1300*650

Maks. yük (eşit dağılımlı)

kg

800

T-kanalı (kanal sayısı - kanal genişliği * aralık)

mm

5-18*125

İş mili

Motor gücü (nominal/kısa süreli)

kW

7.5/11

Motor torku (nominal/kısa süreli)

N.m

35.8/95.5

Hız aralığı

dev/dak

50~12000 (Direkt bağlantılı)

İş mili çapı

mm

φ150

İş mili konikliği

/

BT40

Çektirme saplaması özellikleri

/

P40T-I（MAS403）

Hızlar

Kesme ilerleme hızı aralığı

mm/dak

1-10000

X/Y/Z eksen hızlı ilerleme hızı

m/dak

36/36/30

Hassasiyet

Konumlandırma hassasiyeti (X/Y/Z)

mm

0.01

GB/T18400.4（Tam strok）

Tekrarlanabilirlik (X/Y/Z)

mm

0.007

Takım magazini

Takım kapasitesi

pcs

24

Maks. takım ağırlığı

kg

7

Maks. takım uzunluğu

mm

250

Maks. takım çapı (dolu / bitişik boş)

mm

Φ75/Φ150

Diğerleri

CNC sistemi

/

Mitsubishi M80VB

Hava kaynağı

Flow

L/dak

≥280（ANR)

Hava basıncı

MPa

0.6~0.8

Tezgah kapasitesi

KVA

25

Soğutma sıvısı tankı kapasitesi

L

300

Makine boyutları

mm

3000*3500*3100

X*Y*Z eksenlerine karşılık gelen

Ağırlık (yaklaşık)

Kg

6250
