Name: HT-2500 Hareketli Kolon Profil İşleme Merkezi
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

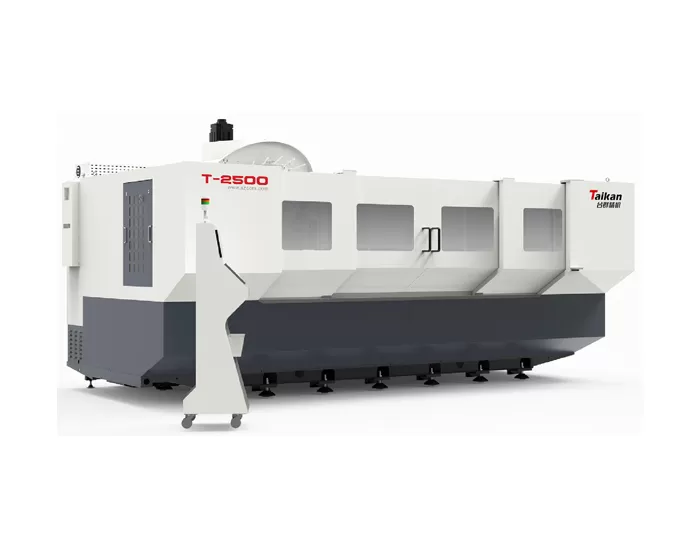

T-2500 hareketli sütun profil işleme merkezinin karakteristiği

Uzun iş parçaları için yapısal tasarım

Büyük, dar ve uzun parçalar için özel olarak tasarlanmış sabit masa ve kolon hareketli yapı, 2500 ~ 6500mm ve 50m/dak yüksek hızlı hareket ile, uzun iş parçalarının yüksek verimli işleme ihtiyaçlarını karşılamak.

Hızlı üretim kurulumu için ideal, düşük maliyetli ve hızlı teslimat sunan standart kaynaklı taban.
İsteğe bağlı dökme demir taban, daha yüksek stabilite ve titreşim direnci sağlar, deformation masyonu azaltır ve hassasiyeti sağlar, genel performansı artırır.

Yüksek performanslı besleme sistemi

X, Y, Z eksenleri, yüksek hızlı ve yüksek hassasiyetli besleme hareketi sağlayan yüksek hassasiyetli bilyalı lineer kılavuzlarla donatılmıştır.

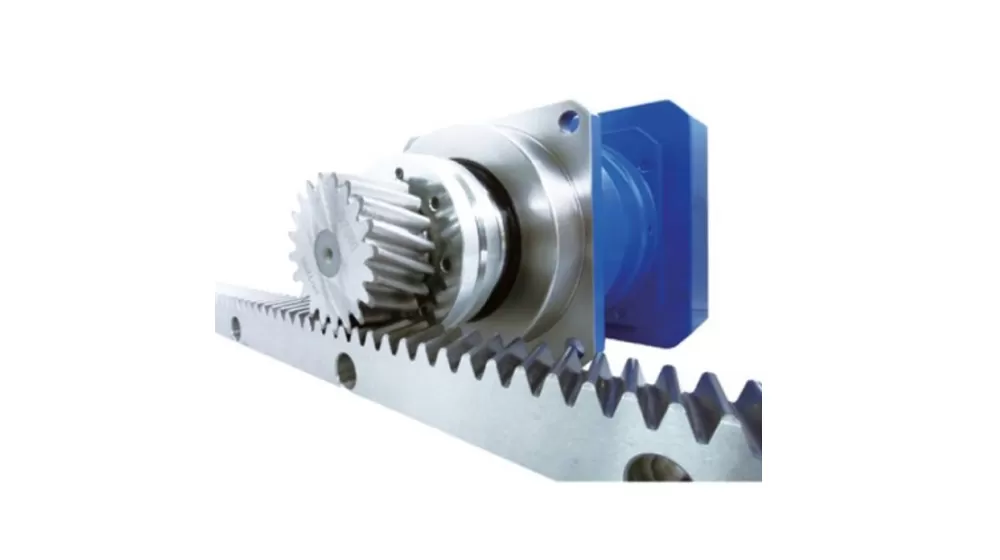

X ekseni, modüler konfigürasyonları barındırırken, uzun seyahatler boyunca yüksek hızlı hareketi desteklemek için bir dişli raf tahrik sistemi kullanır.
Y/Z eksenleri, kararlı işleme kalitesi sağlayan mükemmel sertlik ve hassasiyet sunan bilyalı vidalarla tahrik edilir.

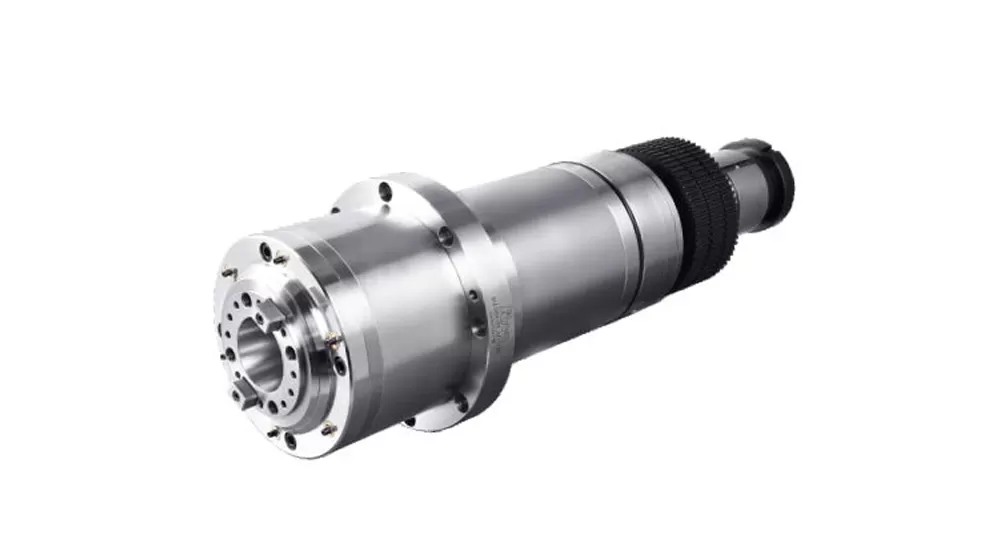

Yüksek hızlı doğrudan tahrik mili

BT30-12000rpm hassas mil ile donatılmış olan bu sistem, uygulamalara dokunmak için ideal olan olağanüstü yüksek hızlı sertlik sağlar. Doğrudan tahrikli şanzıman, yüksek hızlı dokunma sırasında hataları en aza indirir ve yüksek çıkış gücü, yüksek hızlı, yüksek verimli işlemede üstün performans sağlar.

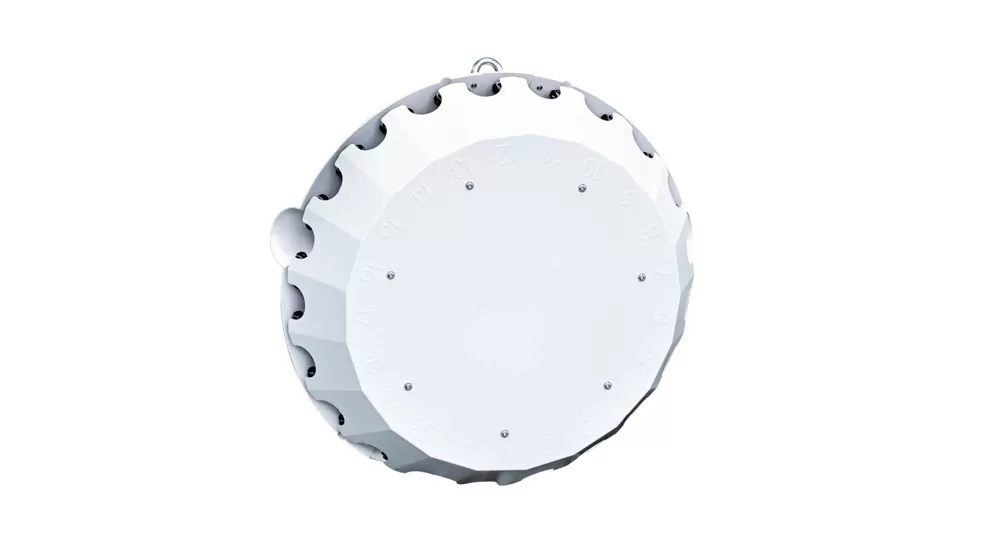

BT30 (tilt-disk aracı dergisi)

Yüksek hızlı Servo takım değişimi: PLC kontrollü takım değiştirme sistemi, takım değiştirme süresini kısaltmak, işleme dışı süreyi azaltırken hızlı ve istikrarlı bir çalışma sağlamak için en uygun şekilde tasarlanmıştır.
Z ekseni optimizasyonu: optimizasyon, Z ekseninin sertliğini artırır ve hızlanmasını önemli ölçüde artırır ve boşta kalma süresini azaltır.

T-2500 hareketli sütun profil işleme merkezi uygulaması

Otomotiv, 5G, donanım, otomotiv parçaları ve ev eşyaları gibi sektörlerde yaygın olarak kullanılmaktadır. Öncelikle dar ve uzun alüminyum profillerin işlenmesi için tasarlanmıştır ve akü tepsileri, enine çubuklar, uzunlamasına yan paneller, sunroof rayları, tamponlar gibi bileşenlerin işlenmesi için uygundur. Ve dekoratif şeritler.

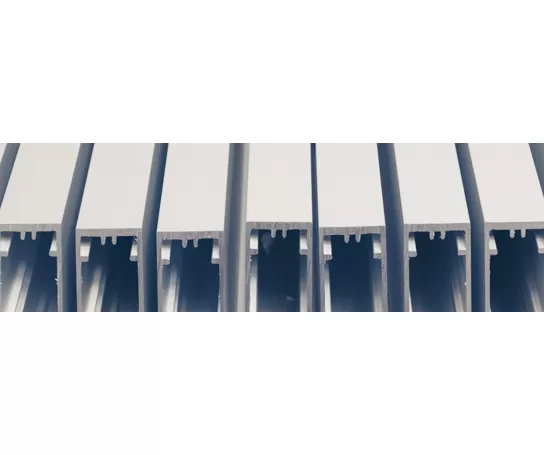

Iş parçası örneği 1

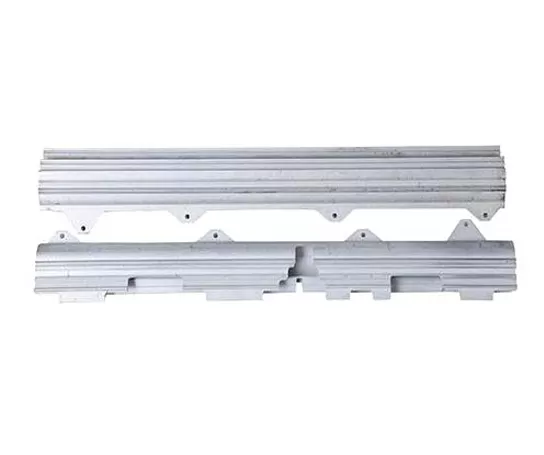

Iş parçası örneği 2

HT-2500 Hareketli Kolon Profil İşleme Merkezi Teknik Özellikleri

Item			Unit	HT-2500	Notlar
Strok	Tabla stroku (X ekseni)		mm	2500
	Sele stroku (Y ekseni)		mm	400
	Mil kafası stroku (Z ekseni)		mm	350
	Mil burnu ile tabla arası mesafe		mm	200-550
Tabla	Tabla ölçüsü		mm	2650*400
	Maks. yük		kg	600
	T-kanal (adet-genişlik*aralık)		mm	4-14*100
İş mili	Motor gücü (anma/kısa süreli)		kW	3.7/5.5
	Motor torku (anma/kısa süreli)		N.m	23.6/35
	İş mili hızı		rpm	20-12000
	İş mili çapı		mm	Ф100
	İş mili koniği		/	BT30
Hız	Kesme ilerleme hız aralığı		mm/dak	1-10000
Hız	X/Y/Z ekseni hızlı travers hızı		m/dak	50/30/36
Hassasiyet	Konumlandırma hassasiyeti (X/Y/Z)		mm	0.05/0.01/0.01	GB/T 18400.4
Hassasiyet	Tekrarlanabilirlik (X/Y/Z)		mm	0.03/0.006/0.006	(Tam strok)
Takım magazini	Takım magazini kapasitesi		T	21
	Maks. takım ağırlığı		kg	3
	Maks. takım uzunluğu		mm	200
	Maks. takım çapı (tam dolu / komşu boş)		mm	Ф60/Ф80
Diğer	CNC sistemi		/	Mitsubishi M80VB
	Hava kaynağı	Flow	L/dak	≥200（ANR）
	Hava kaynağı	Hava basıncı	MPa	0.6-0.8
	Ekipman kapasitesi		kVA	20
	Soğutma sıvısı tankı kapasitesi		L	260
	Makine boyutları		mm	527026402450	XYZ eksenlerine karşılık gelen
	Ağırlık (yaklaşık)		Kg	6300

Bu sayfadaki bilgiler yalnızca referans amaçlıdır. Ürün yükseltme veya geliştirmeleri nedeniyle teknik özellikler ve detaylar değişebilir. Daha fazla bilgi için lütfen bizimle iletişime geçin.
