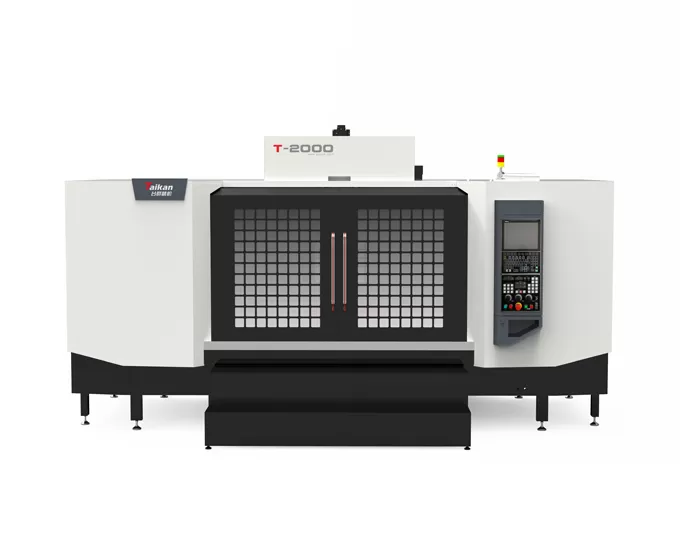

HT-2000 Yüksek hızlı ve yüksek hassasiyetli Delme & Frezeleme İşleme Merkezi

Hareket

Tabla hareketi (X ekseni)

mm

2000

Kızak hareketi (Y ekseni)

mm

650

Kafa stok hareketi (Z ekseni)

mm

475

İş mili burnundan tabla yüzeyine mesafe

mm

100-575

İş mili merkezinden kolon kılavuz yüzeyine mesafe

mm

707

Tabla

Tabla boyutu

mm

2000*650

Maks. yük

kg

600

T-kanal (kanal sayısı - kanal genişliği * aralık)

mm

5-18*125

İş mili

Motor gücü (nominal/kısa süre)

kW

3.7/5.5

Motor torku (nominal/kısa süre)

N.m

14.1/21.0

İş mili motor hızı

rpm

20-20000

İş mili konikliği

/

BT30

Hız

Kesme ilerleme hızı aralığı

mm/min

1-15000

X/Y/Z eksen hızlı hareket hızı

m/min

27/36/36

Doğruluk

Konumlandırma doğruluğu (X/Y/Z)

mm

0.015

GB/T 18400.4（Tam hareket）

Tekrarlanabilirlik (X/Y/Z)

mm

0.008

Takım magazini

Takım depolama kapasitesi

pcs

21

Maks. takım ağırlığı

kg

3

Maks. takım uzunluğu

mm

200

Maks. takım çapı (dolu / bitişik boş)

mm

Ф60/Ф80

Diğer

CNC sistemi

/

Mitsubishi M80VB

Hava kaynağı

Flow

L/min

≥200（ANR）

Hava basıncı

MPa

0.6-0.8

Ekipman kapasitesi

kVA

20

Maks. soğutma sıvısı tankı kapasitesi

L

400

Makine boyutu

mm

4800*3900(basamaklar dahil 700)*2560

X*Y*Z eksenine karşılık gelen

Ağırlık (yaklaşık)

kg

7850
