Name: HV-400U Dikey 5-Eksen İşleme Merkezi
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

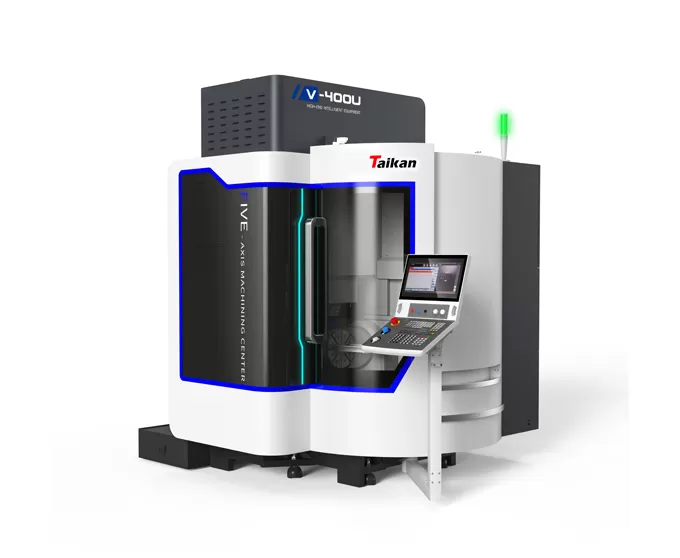

V-400U dikey 5 eksenli işleme merkezinin karakteristiği

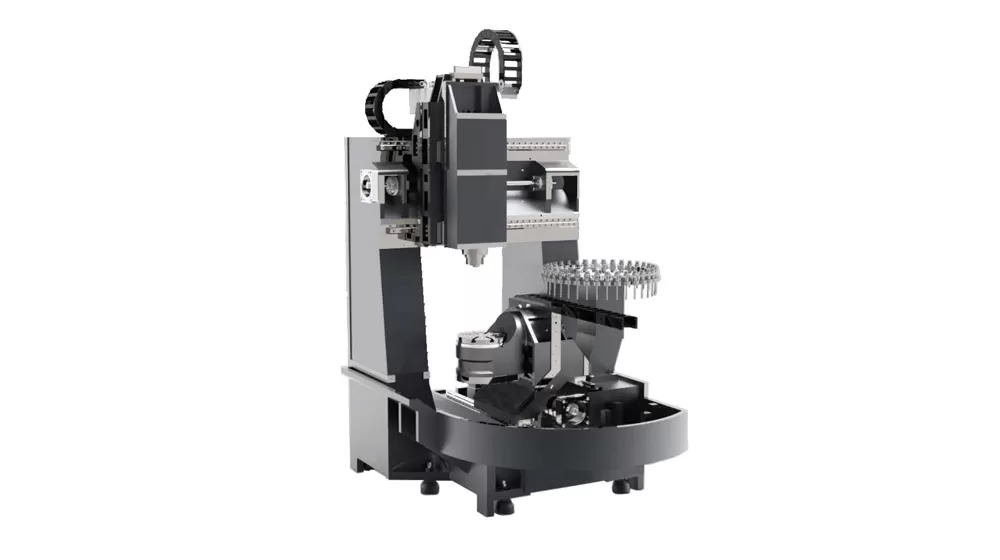

Yüksek sertlik yapısı

Yüksek sertlik portal tipi o-şekilli yapı, yüksek kaliteli gri dökme demir malzeme: güçlü sertlik ve stabilite sağlar, deformation masyonu azaltır ve doğruluğu artırır.
Kirişin kılavuz raylarının adım tipi düzenlemesi, milden kirişe kısa mesafe: sertliği artırır ve işleme doğruluğunu artırır.
Tek kollu döner tabla, x-ekseni tahrik noktasından işleme noktasına en aza indirgenmiş mesafe: titreşimi azaltır, hassasiyeti ve verimliliği artırır.

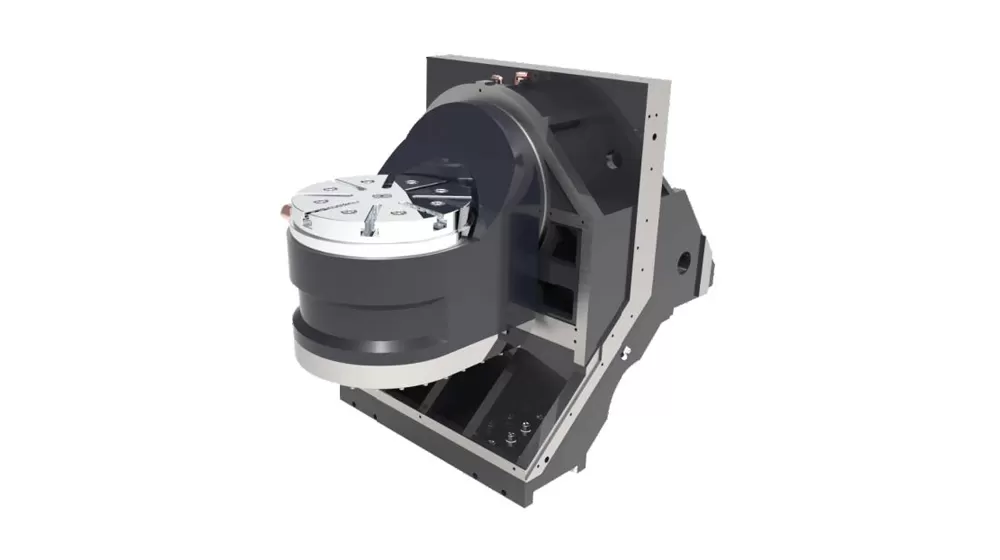

Yüksek hassasiyetli doğrudan tahrikli döner tabla

Yüksek torklu çerçevesiz doğrudan tahrikli motorlar: yüksek sertlik ve hassasiyet sağlayın, doğrudan B/C eksenlerini sürün, mekanik kayıpları azaltın.
Kompakt yapı, döner mekanizma ile entegre motor rotoru: kararlılığı ve doğruluğu artırır.
Motor stator soğutucu ile soğutulur: termal stabilite sağlar, sıcaklık değişikliklerinden kaynaklanan hassas hataları azaltır.
B/C eksenlerinin maksimum hızı: 50r/dak: karmaşık işleme taleplerini karşılar ve verimliliği artırır.

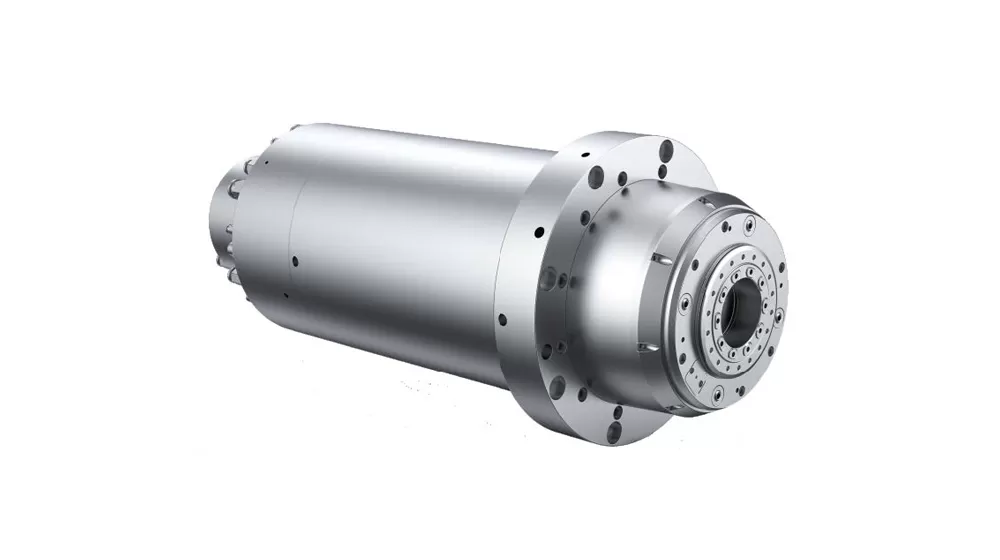

Yüksek hızlı motorlu mil

HSK. Yüksek hızlı motorlu mil.
Maksimum hız 24,000 rpm'ye kadar.

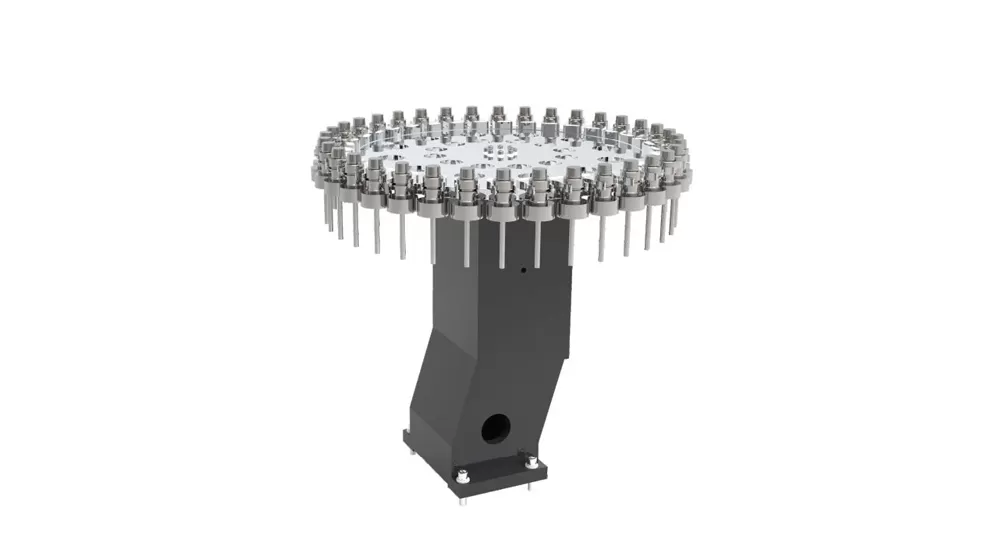

24 takım şemsiye dergisi

Yüksek hassasiyetli doğrudan tahrikli döner tabla

V-400U dikey 5 eksenli işleme merkezinin uygulanması

Pervaneler, otomotiv parçaları, hassas kalıplar, tıbbi cihazlar ve diğer karmaşık bileşenlerin işlenmesinde yaygın olarak kullanılır.

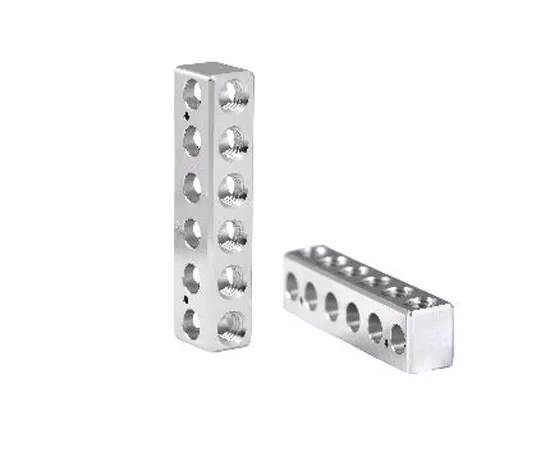

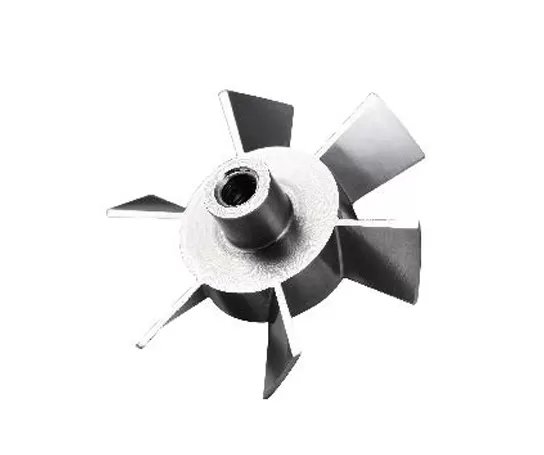

Iş parçası örneği 1

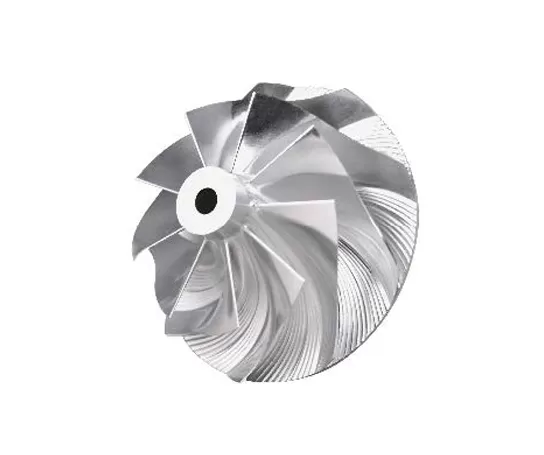

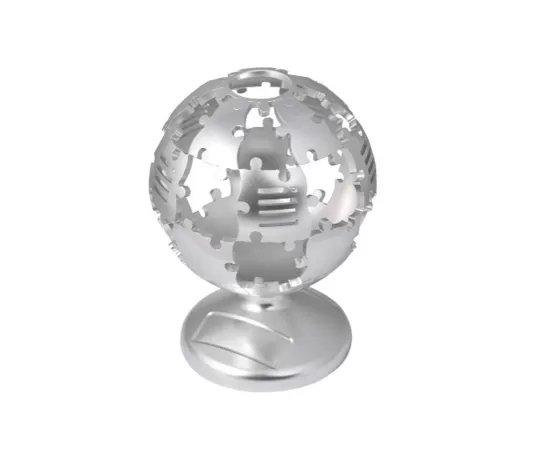

Iş parçası örneği 2

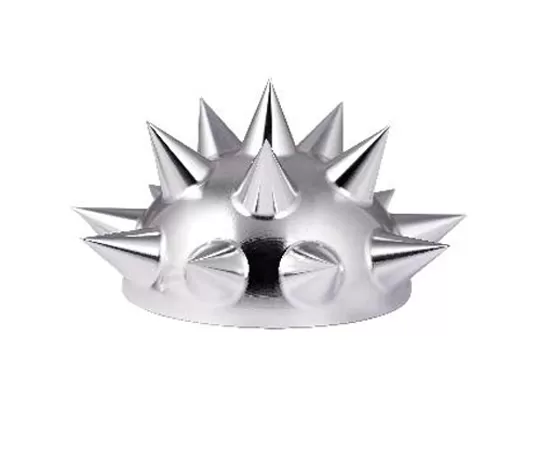

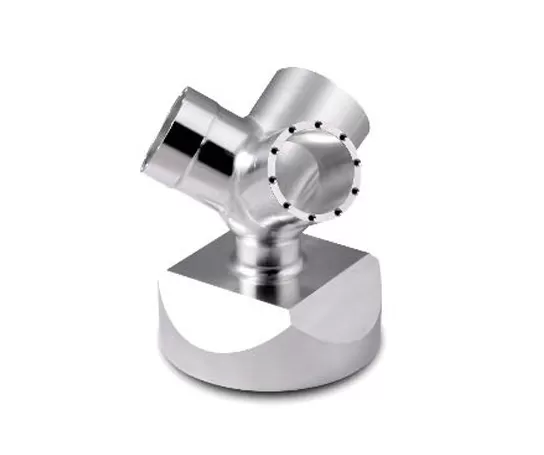

Iş parçası örneği 3

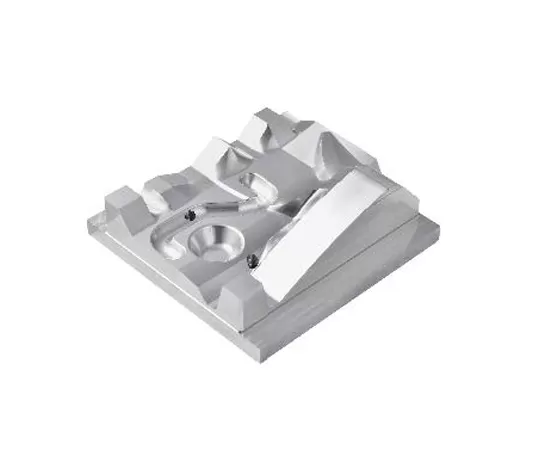

Iş parçası örneği 4

Iş parçası örneği 5

Iş parçası örneği 6

Iş parçası örneği 7

HV-400U Dikey 5 Eksenli İşleme Merkezinin Özellikleri

Item		Unit	HV-400U
Strok	X/Y/Z Strok	mm	700/450/400
	B ekseni dönme aralığı	°	+30°~ -120°
	C ekseni dönme aralığı	°	360°
	İş mili burnundan tabla yüzeyine mesafe	mm	100-500
Tabla	Tabla boyutu	mm	Φ420
	Maks. yük	kg	150
	T-kanal (kanal sayısı - kanal genişliği * aralık)	mm	8-14*45° (Eşit dağılımlı)
Hız	X/Y/Z ekseni hızlı hareket hızı	mm/min	24000
Hız	B/C ekseni hızlı dönüş hızı	r/min	50/50
Doğruluk	X/Y/Z ekseni konumlandırma doğruluğu	mm	0.006/0.006/0.006
	X/Y/Z ekseni tekrarlanabilirlik doğruluğu	mm	0.004/0.004/0.004
	B/C ekseni konumlandırma doğruluğu	sec	5/5
	B/C ekseni tekrarlanabilirlik doğruluğu	sec	3/3
İş mili	İş mili motor gücü (S1/S6)	kW	16/19.4
	İş mili motor torku (S1/S6)	Nm	28/34
	İş mili hızı	r/min	0~24000
	Takım tutucu özellikleri	/	HSK E50
Takım magazini	Takım magazini yapısı	/	Şemsiye tipi takım magazini
	Takım magazini kapasitesi	T	24
	Maks. takım ağırlığı	kg	2
	Maks. takım uzunluğu	mm	200
	Maks. çap (dolu / komşu boş)	mm	φ50/φ100
Diğerleri	CNC sistemi	/	Siemens SINUMERIK ONE
	Hava kaynağı basınç gereksinimi	MPa	0.6~0.8
	Toplam elektrik kapasitesi	kW	42
	Makine boyutları (uzunlukgenişlikyükseklik)	mm	360042003200
	Ana makine ağırlığı (yaklaşık)	KG	7800

Bu sayfadaki bilgiler yalnızca referans amaçlıdır. Özellikler ve detaylar ürün yükseltmeleri veya iyileştirmeleri nedeniyle değişebilir. Daha fazla bilgi için lütfen bizimle iletişime geçin.
