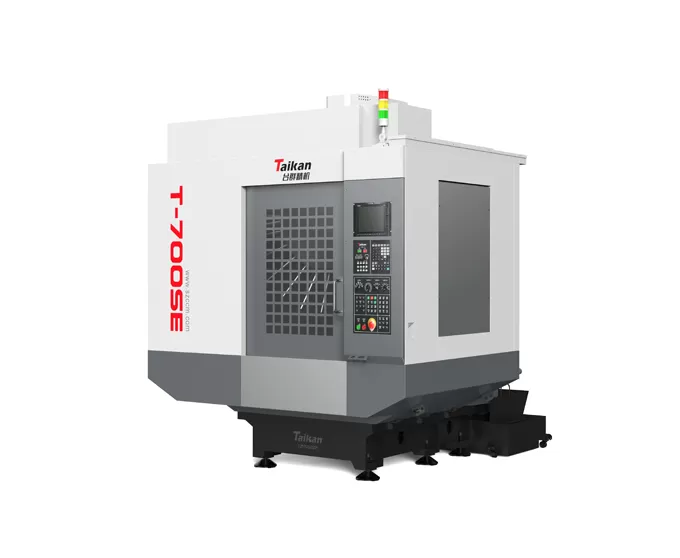

HT-700SE Yüksek Hızlı ve Yüksek Verimli Tekerlek Göbeği İşleme Merkezi

Hareket

Tabla hareketi (X ekseni)

mm

700

Selede hareket (Y ekseni)

mm

400

Kafa mili hareketi (Z ekseni)

mm

320

Mil burnundan tabla yüzeyine mesafe

mm

140-460

Mil merkezinden kolon kılavuz yüzeyine mesafe

mm

445

Tabla

Tabla boyutu

mm

800*400

Maks. yük

kg

250

T-kanal (kanal sayısı - kanal genişliği * aralık)

mm

3-18*125

Mil

Motor gücü (anma/kısa süreli)

kW

3.7/5.5

Motor torku (anma/kısa süreli)

N.m

14.1/21

Mil motor devri

rpm

20-20000

Mil konikliği

/

BT30

Devir

Kesme ilerleme hız aralığı

mm/dak

1-15000

X/Y/Z ekseni hızlı travers hızı

m/dak

48/48/48

Doğruluk

Konumlanma doğruluğu (X/Y/Z)

mm

0.006

GB/T 18400.4（Tam hareket mesafesi）

Tekrarlanabilirlik (X/Y/Z)

mm

0.004

Takım magazini

Takım saklama kapasitesi

pcs

21

Maks. takım ağırlığı

kg

3

Maks. takım boyu

mm

300

Maks. takım çapı (dolu / bitişik boş)

mm

Ф60/Ф80

Diğer

CNC sistemi

Mitsubishi M80VB

Hava kaynağı

Flow

L/dak

≥200（ANR）

Hava basıncı

MPa

0.6-0.8

Ekipman kapasitesi

kVA

15

Maks. soğutucu tank kapasitesi

L

145

Makine boyutu

mm

2000*2480*2330

X*Y*Z eksenlerine karşılık gelir

Ağırlık (yaklaşık)

kg

2860
