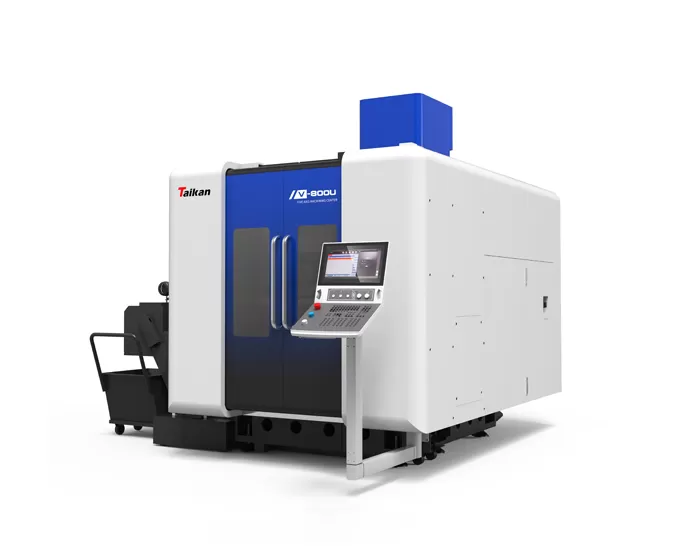

HV-800U Dikey 5 Eksenli İşleme Merkezi

Hareket

X/Y/Z eksen hareketi

mm

850/900/580

A ekseni dönüş aralığı

°

±120

C ekseni dönüş aralığı

°

360

İş mili burnu ile tabla yüzeyi arası mesafe

mm

180-760

Tabla

Tabla boyutu

mm

Φ800*630

Maksimum yük

kg

800

T-kanalı (kanal sayısı - kanal genişliği * aralık)

mm

9-18*65

Hız

X/Y/Z eksenleri hızlı ilerleme hızı

mm/min

36

A/C eksenleri hızlı dönüş hızı

r/min

A:30/C:50

Doğruluk

X/Y/Z eksenleri konumlandırma doğruluğu

mm

0.006/0.006/0.006

X/Y/Z eksenleri tekrarlanabilirlik doğruluğu

mm

0.004/0.004/0.004

A/C eksenleri konumlandırma doğruluğu

sec

6/6

A/C eksenleri tekrarlanabilirlik doğruluğu

sec

4/4

İş mili

İş mili motor gücü (S1/S6)

kW

30/36

İş mili motor torku (S1/S6)

Nm

100/120

İş mili devri

r/min

0~16000

Takım tutucu teknik özellikleri

/

HSK A63

Takım magazini

Takım magazini yapısı

/

Zincirli takım kolu magazini

Takım magazini kapasitesi

T

40

Maksimum takım ağırlığı

kg

8

Maksimum takım uzunluğu

mm

300

Maksimum çap (dolu / bitişik boş)

mm

φ80/φ150

Diğer

CNC sistemi

/

Siemens SINUMERIK ONE

Hava kaynağı basınç gereksinimi

MPa

0.6~0.8

Toplam elektrik kapasitesi

kW

75

Makine boyutları (uzunluk*genişlik*yükseklik)

mm

5100*4500*3400

Ana makine ağırlığı (yaklaşık)

KG

18000
