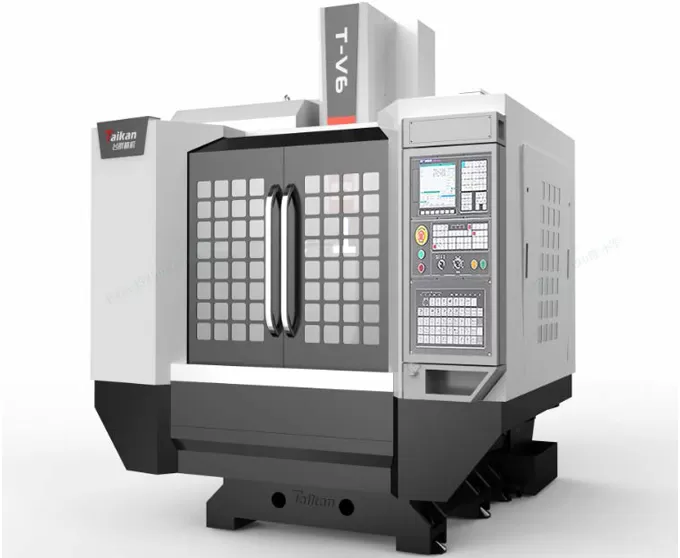

Name: HT-V6 Hafif Kesim Dikey İşleme Merkezi
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

T-V6 ışık kesme dikey işleme merkezi özellikleri

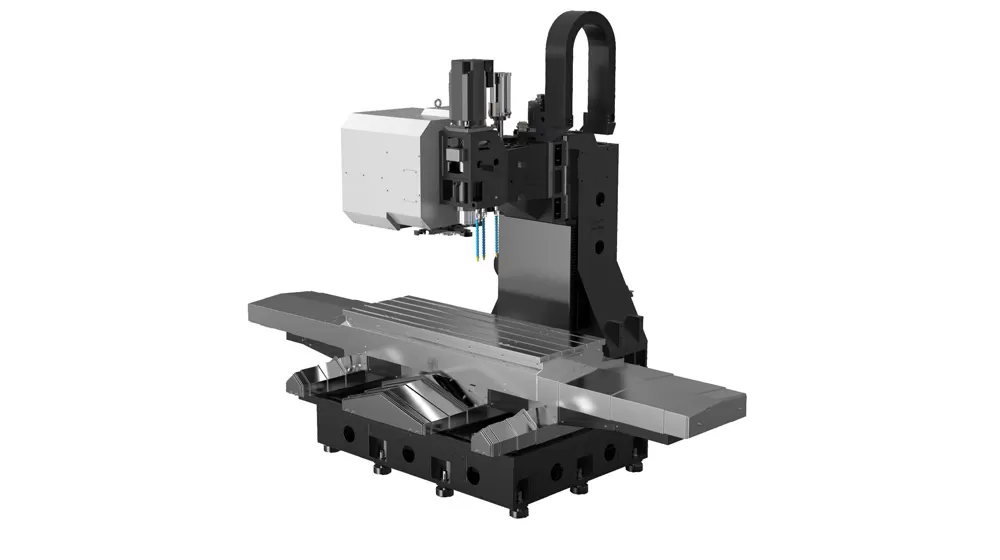

Yüksek stabilite tabanı

Dijital analiz ve özel tasarım ile tasarlanan taban yapısı, altı noktalı desteğe sahip büyük boy bir açıklığa sahiptir, makinenin sertliğini ve titreşim direncini önemli ölçüde arttırır ve işleme süreci boyunca stabiliteyi sağlar. Ana büyük bileşenler, yüksek kaliteli reçine kum kalıplama kullanarak yüksek mukavemetli dökme demir malzemelerden dökülür ve makine için mükemmel sertlik ve hassas kararlılık sağlar.

Yüksek hassasiyetli besleme eksenleri

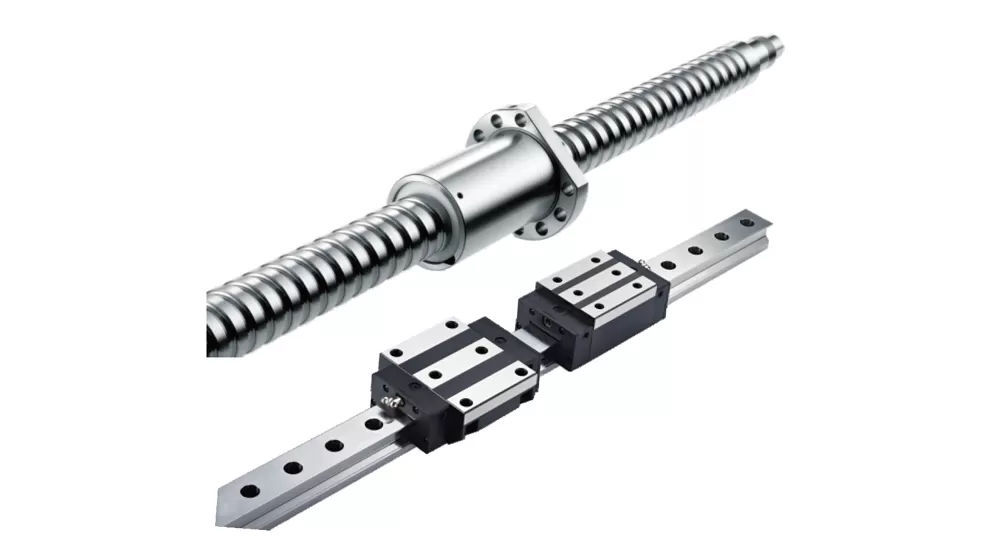

Her üç eksen, yüksek sertlik, düşük sürtünme ve güçlü yük taşıma kapasitesi sunan bilyeli lineer kılavuzlarla donatılmıştır.
Z ekseni, karşı dengesiz bir tasarımla birleştirilmiş bir fren tipi servo motor kullanır, sürücü performansını artırır ve 3D işleme sırasında en uygun yüzey hassasiyetini sağlar.
Tam zamanlı hareket doğruluğu, yüksek hassasiyet ve kararlı kalibrasyon sonuçları sağlayan lazerle kalibre edilmiş ve telafi edilmiştir.

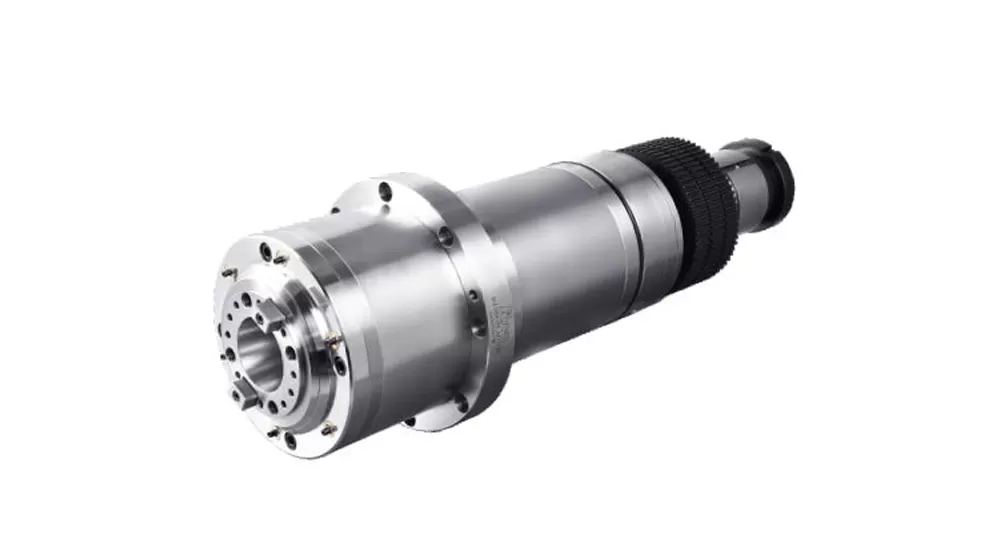

Taikan yüksek hızlı mil ünitesi

Mil, BT40-12000r/dak doğrudan tahrik mili kafası kullanır ve yüksek işleme hassasiyetini korurken, sıcaklık artışını ve termal deformasyonunu etkili bir şekilde azaltan otomatik sabit sıcaklık sirkülasyonlu yağ soğutma sistemi ile donatılmıştır.

Taikan 24-takım kol tipi takım dergisi

Alet dergisi, çok işlemli işleme gereksinimlerini karşılamak için güvenilir kalite, istikrarlı performans ve verimli araç değişikliklerine sahiptir.

T-V6 ışık kesme dikey işleme merkezi uygulaması

Takım tezgahı, orta ve küçük boyutlu kutu şeklindeki bileşenler, plakalar, diskler, valfler, muhafazalar gibi karmaşık parçaların çok çeşitli, küçük ölçekli işlenmesi için uygundur. Ve kalıplar. Hassas parçalar, 5G ürünleri, donanım, otomotiv parçaları ve tıbbi cihazlar gibi sektörlerde yaygın olarak kullanılmaktadır.

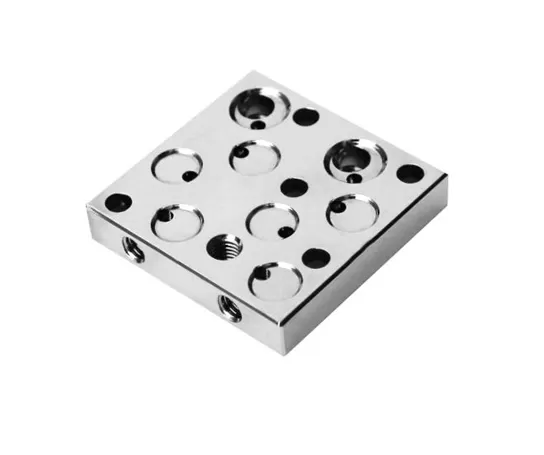

Iş parçası örneği 1

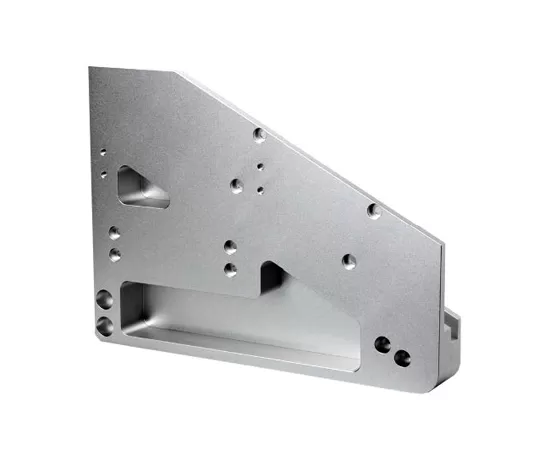

Iş parçası örneği 2

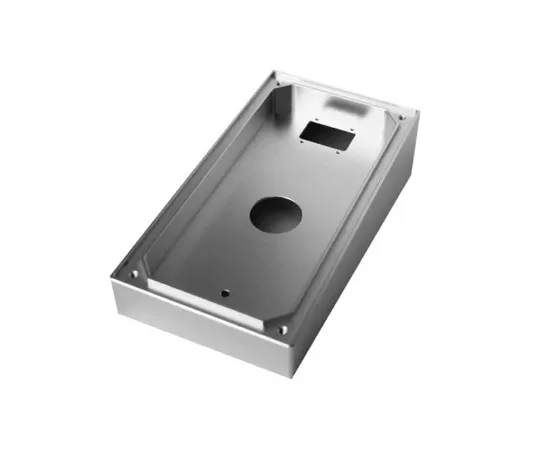

Iş parçası örneği 3

HT-V6 Hafif Kesim Dik İşleme Merkezi Teknik Özellikleri

Item			Unit	HT-V6	Açıklamalar
Hareket	Tabla hareketi (X ekseni)		mm	600
	Kızak hareketi (Y ekseni)		mm	390
	Kafa hareketi (Z ekseni)		mm	450
	Mil burnu ile tabla yüzeyi arası mesafe		mm	190～640
	Mil merkezi ile sütun kızağı yüzeyi arası mesafe		mm	455
Tezgah tablası	Tabla ebatları		mm	700*400
	Maks. yük (eşit yük dağılımı)		kg	250
	T-kanal (kanal sayısı - kanal genişliği * aralık)		mm	3-18*125
Mil	Motor gücü (anma/kısa süre)		kW	3.7/5.5
	Motor torku (anma/kısa süre)		N.m	23.6/35
	Hz aralığı		dev/dk	20～12000 (Direkt bağlantılı)
	Mil çapı		mm	φ120
	Mil koniği		/	BT40
	Perçin özellikleri		/	P40T-I（MAS403）
İlerleme	Kesme ilerleme hızı aralığı		mm/dk	1-10000
İlerleme	X/Y/Z ekseni hızlı hareket hızı		m/dk	48/48/48
Doğruluk	Konumlandırma doğruluğu (X/Y/Z)		mm	0.006	GB/T18400.4 (Tam hareket)
Doğruluk	Tekrarlanabilirlik (X/Y/Z)		mm	0.004	GB/T18400.4 (Tam hareket)
Takım magazini	Takım kapasitesi		pcs	24
	Maks. takım ağırlığı		kg	7
	Maks. takım uzunluğu		mm	250
	Maks. takım çapı (tam / bitişik boş)		mm	Φ75/Φ150
Diğer	Z ekseni karşı ağırlık
	CNC sistemi		/	Mitsubishi M80VB
	Hava kaynağı	Flow	L/dk	≥280 (ANR)
	Hava kaynağı	Hava basıncı	MPa	0.6~0.8
	Ekipman kapasitesi		KVA	15
	Soğutma sıvısı tankı kapasitesi		L	145
	Makine boyutları		mm	2100×2580×2670	XYZ eksenleriyle uyumlu
	Ağırlık (yaklaşık)		Kg	3500

Bu sayfadaki bilgiler yalnızca referans içindir. Ürün yükseltmeleri veya iyileştirmeleri nedeniyle teknik özellikler ve detaylar değişebilir. Daha fazla bilgi için lütfen bizimle iletişime geçin.
