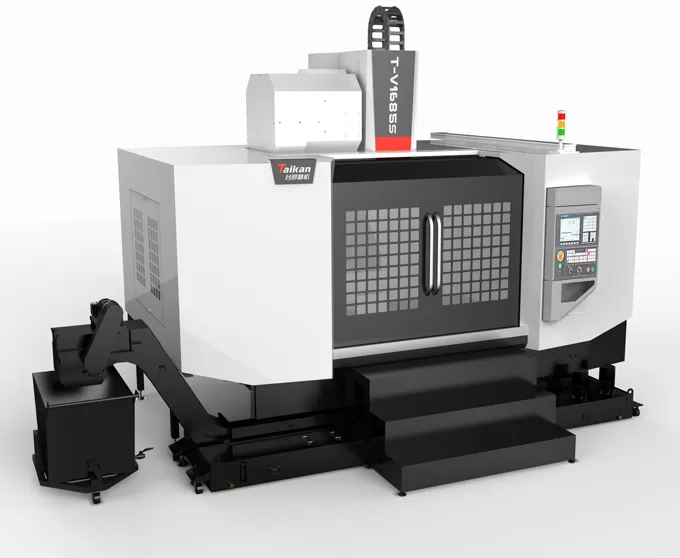

HT-V1685S Yüksek Hızlı ve Yüksek Verimli Dikey İşleme Merkezi

Eksen Hareketleri

Tabla hareketi (X ekseni)

mm

1650

Kızak hareketi (Y ekseni)

mm

850

İş mili kafası hareketi (Z ekseni)

mm

850

İş mili burnundan tabla yüzeyine mesafe

mm

120～970

İş mili merkezinden kolon kılavuz yüzeyine mesafe

mm

921

Tabla

Tabla boyutları

mm

1700*850

Maks. yük (eşit dağılımlı)

kg

1600

T-kanal (kanal sayısı - kanal genişliği * aralık)

mm

5-18*125+2-18*100

İş mili

Motor gücü (anma/kısa süreli)

kW

15/18.5

Motor torku (anma/kısa süreli)

N.m

143/191

Devir aralığı

dev/dak

50～6000 (kayışlı)

İş mili çapı

mm

Φ190

İş mili konikliği

/

BT50

Rivet spesifikasyonu

/

P50T-I（MAS403）

Besleme Hızları

Kesme ilerleme hızı aralığı

mm/dak

1-10000

X/Y/Z eksen hızlı ilerleme hızı

m/dak

24/24/20

Doğruluk

Konumlandırma doğruluğu (X/Y/Z)

mm

0.015

GB/T18400.4（Tam strok）

Tekrarlama doğruluğu (X/Y/Z)

mm

0.008

Takım magazini

Takım kapasitesi

pcs

24

Maks. takım ağırlığı

kg

15

Maks. takım uzunluğu

mm

300

Maks. takım çapı (dolu / bitişik boş)

mm

Φ105/Φ210

Diğer

Z ekseni karşı ağırlığı

Azot dengesi

CNC sistemi

/

FANUC 0i-MF（5）

Hava debisi

Flow

L/dak

280

Hava basıncı

MPa

0.6~0.8

Ekipman kapasitesi

KVA

35

Soğutma sıvısı tankı kapasitesi

L

400

Makine ölçüleri

mm

5240×4054×3662

Talaş konveyör pedalıyla

Ağırlık (yaklaşık)

Kg

11900
