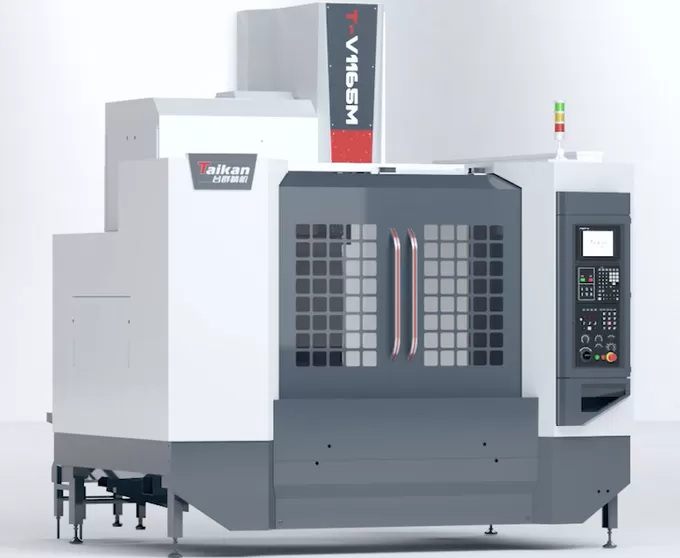

HT-V1165M Yüksek Hızlı ve Yüksek Rijitlikli Dikey İşleme Merkezi

Hareket Mesafeleri

Tabla hareketi (X ekseni)

mm

1100

Karyola hareketi (Y ekseni)

mm

650

Fener mili hareketi (Z ekseni)

mm

600

Mil burnu ile tabla yüzeyi arası mesafe

mm

150～750

Mil merkezi ile kolon kılavuz yüzeyi arası mesafe

mm

718

Tabla

Tabla boyutu

mm

1200*650

Maks. yük (eşit dağılımlı)

kg

1000

T-kanal (kanal sayısı - kanal genişliği * aralık)

mm

5-18*100

Mil

Motor gücü (anma/kısa süreli)

kW

11/15

Motor torku (anma/kısa süreli)

N.m

52.5/118

Hız aralığı

r/min

50~8000（kayışlı）

Mil çapı

mm

φ150

Mil konikliği

/

BT40

Perçin özellikleri

/

P40T-I（MAS403）

Hız

Kesme ilerleme hızı aralığı

mm/dak

1-10000

X/Y/Z ekseni hızlı ilerleme hızı

m/dak

36/36/30

Doğruluk

Konumlandırma doğruluğu (X/Y/Z)

mm

0.01

GB/T18400.4（Tam hareket mesafesi）

Tekrarlanabilirlik (X/Y/Z)

mm

0.007/0.007/0.008

Takım magazini

Takım kapasitesi

pcs

24

Maks. takım ağırlığı

kg

7

Maks. takım uzunluğu

mm

250

Maks. takım çapı (dolu / bitişik boş)

mm

Φ75/Φ150

Diğer

Z ekseni karşı ağırlığı

/

Azot dengesi

CNC sistemi

/

Mitsubishi M80VB

Hava kaynağı

Flow

L/dak

≥280（ANR)

Hava basıncı

MPa

0.6~0.8

Ekipman kapasitesi

KVA

25

Soğutma sıvısı tankı kapasitesi

L

300

Makine boyutu

mm

2700*3480*2970

X*Y*Z eksenine karşılık gelen

Ağırlık (yaklaşık)

Kg

7200
