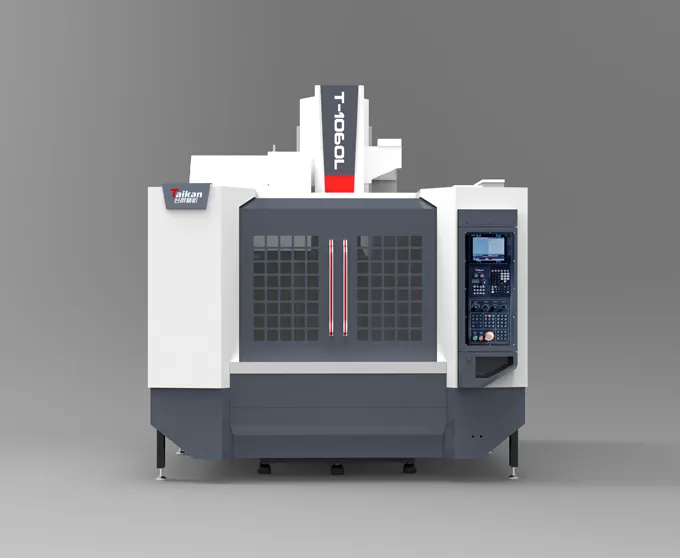

T-1060L yüksek hızlı ve yüksek hassasiyetli dikey işleme merkezi

Seyahat

Tablo hareketi (X ekseni)

Mm

1050

Eyer seyahat (Y ekseni)

Mm

600

Mesnetli seyahat (Z ekseni)

Mm

570

Mil burnundan masa yüzeyine mesafe

Mm

140 ~ 710

Mil merkezinden sütun kılavuz yüzeyine mesafe

Mm

658

Worktable

Masa boyutu

Mm

1200*600

Maks. Yük (hatta yük taşıyan)

Kg

800

T-yuvası (yuva sayısı-yuva genişliği * boşluk)

Mm

5-18*100

Mili

Motor gücü (nominal/kısa zaman)

KW

7.5/11

Motor torku (nominal/kısa zaman)

N.m

35.8/95.5

Hız aralığı

R/dak

50 ~ 8000 (kemer)

Mil çapı

Mm

Φ150

Mili konik

/

BT40

Perçin özellikleri

/

P40T-I(MAS403)

Hız

Kesme besleme hızı aralığı

Mm/dak

1-10000

X/Y/Z ekseni hızlı travers hızı

M/dak

36/36/20

Doğruluk

Konumlandırma doğruluğu (X/Y/Z)

Mm

0.008/0.008/0.01

GB/T18400.4 (tam seyahat)

Tekrarlanabilirlik (X/Y/Z)

Mm

0.005/0.005/0.008

Takım dergisi

Takım kapasitesi

Adet

24

Maks. Takım ağırlığı

Kg

7

Maks. Takım uzunluğu

Mm

250

Maks. Takım çapı (tam/bitişik boş)

Mm

Φ75/Φ150

Diğerleri

CNC sistemi

/

Mitsubishi M80VB

Hava kaynağı

Akış

L/min

≥ 280(ANR)

MPa

0.6 ~ 0.8

Ekipman kapasitesi

KVA

25

Soğutucu tankı kapasitesi

L

300

Makine boyutu

Mm

2700 × 3494 × 3146

X * Y * Z eksenine karşılık gelir

Ağırlık (yaklaşık.)

Kg

6700
