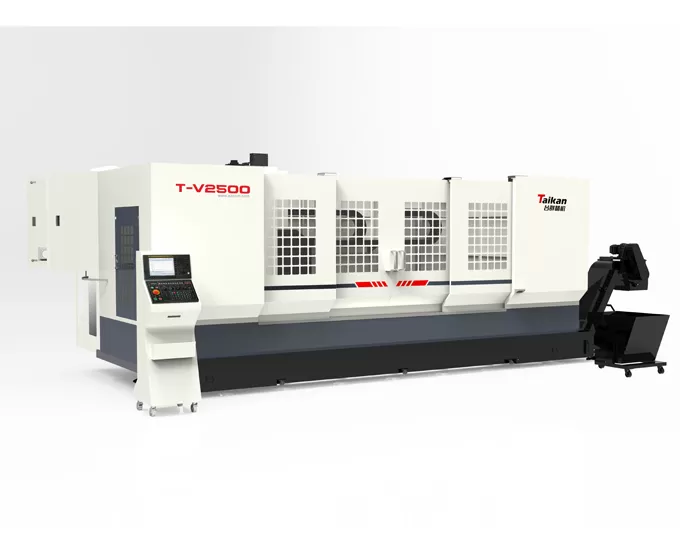

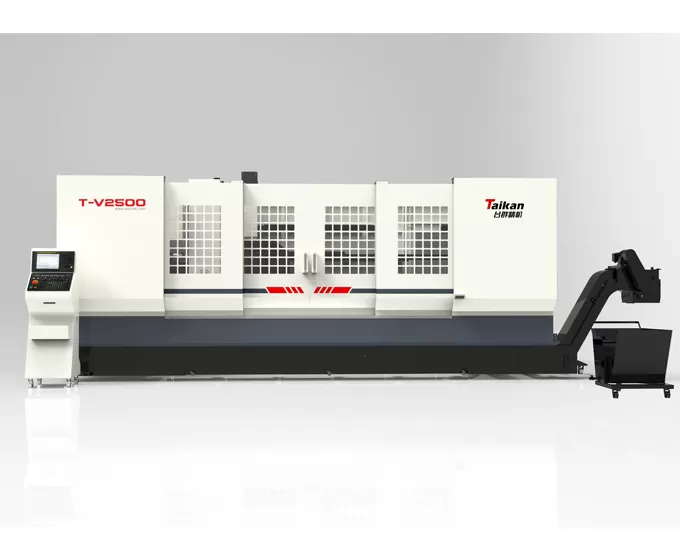

Name: HT-V2500 Hareketli Kolon Profil İşleme Merkezi
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

T-V2500 hareketli sütun profil işleme merkezinin karakteristiği

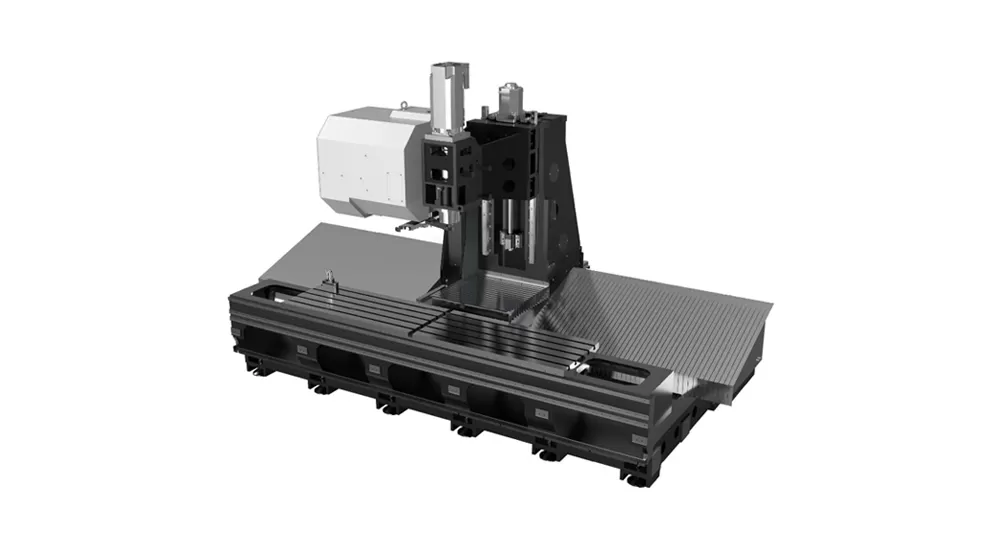

Uzun iş parçaları için yapısal tasarım

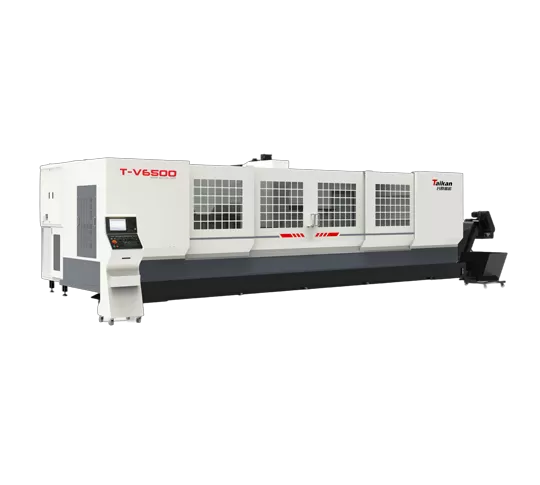

Bu makine aleti, özellikle büyük, dar ve uzun parçalar için tasarlanmış sabit bir çalışma masası ve sütun hareketli bir yapıya sahiptir. Uzun iş parçalarının yüksek verimli işleme ihtiyaçlarını karşılayan 2500 ~ 6500mm ve 50m/dak yüksek hızlı hareket aralığı ile.

Hızlı üretim kurulumu için ideal, düşük maliyetli ve hızlı teslimat sunan standart kaynaklı taban.
İsteğe bağlı dökme demir taban, daha yüksek stabilite ve titreşim direnci sağlar, deformation masyonu azaltır ve hassasiyeti sağlar, genel performansı artırır.

Yüksek performanslı besleme sistemi

X, Y, Z eksenleri, yüksek hızlı ve yüksek hassasiyetli besleme hareketi sağlayan yüksek hassasiyetli bilyalı lineer kılavuzlarla donatılmıştır.

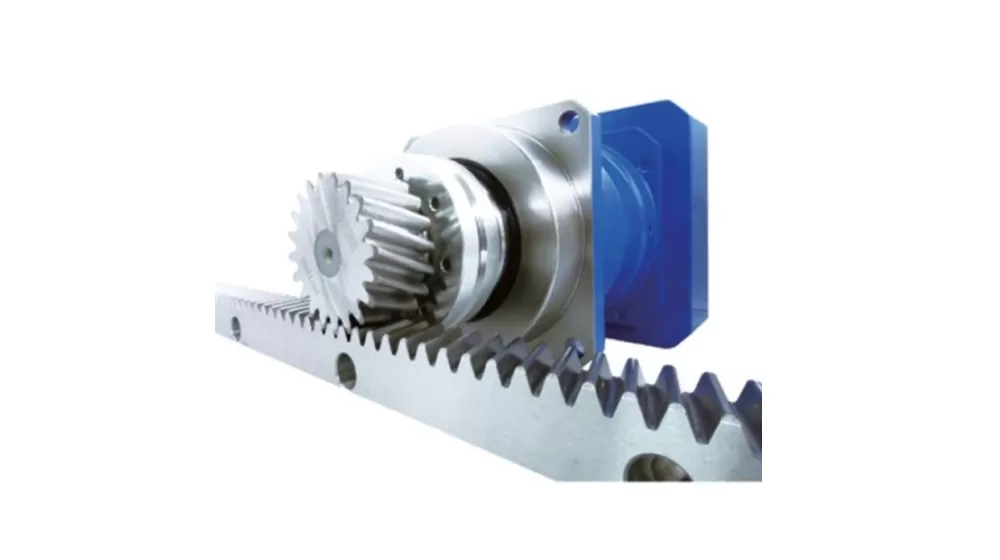

X ekseni, modüler konfigürasyonları barındırırken, uzun seyahatler boyunca yüksek hızlı hareketi desteklemek için bir dişli raf tahrik sistemi kullanır.
Y/Z eksenleri, kararlı işleme kalitesi sağlayan mükemmel sertlik ve hassasiyet sunan bilyalı vidalarla tahrik edilir.

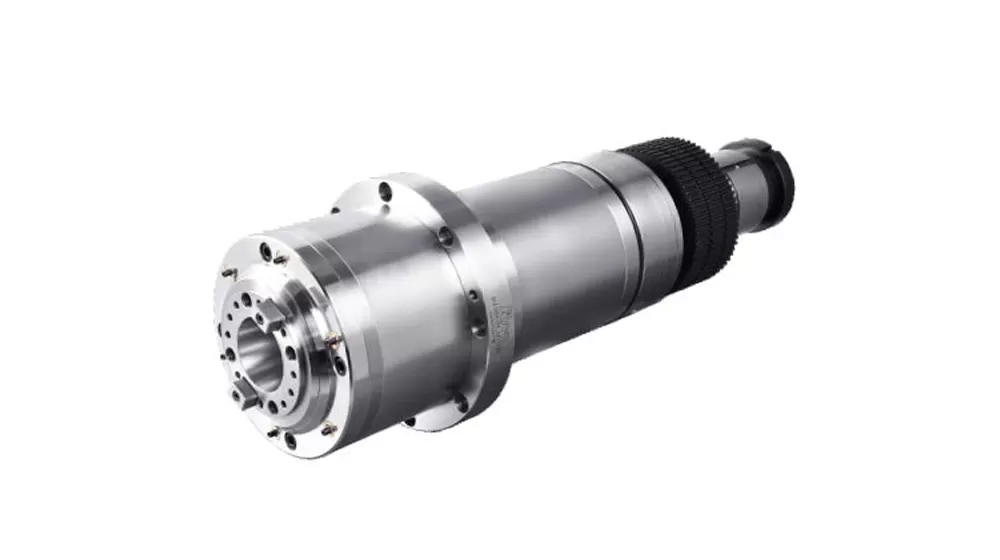

Taikan yüksek hızlı mil ünitesi

Karmaşık işleme gereksinimlerini karşılamak için olağanüstü yüksek hızlı kesme performansı sunan BT40-12000r/dak doğrudan tahrik mili ile donatılmıştır.
Mil ön ucu labirent bir tasarıma sahiptir ve soğutucuların mil yataklarına girmesini ve mil ömrünü uzatmasını etkili bir şekilde önlemek için bir hava perdesi koruma sistemi içerir.

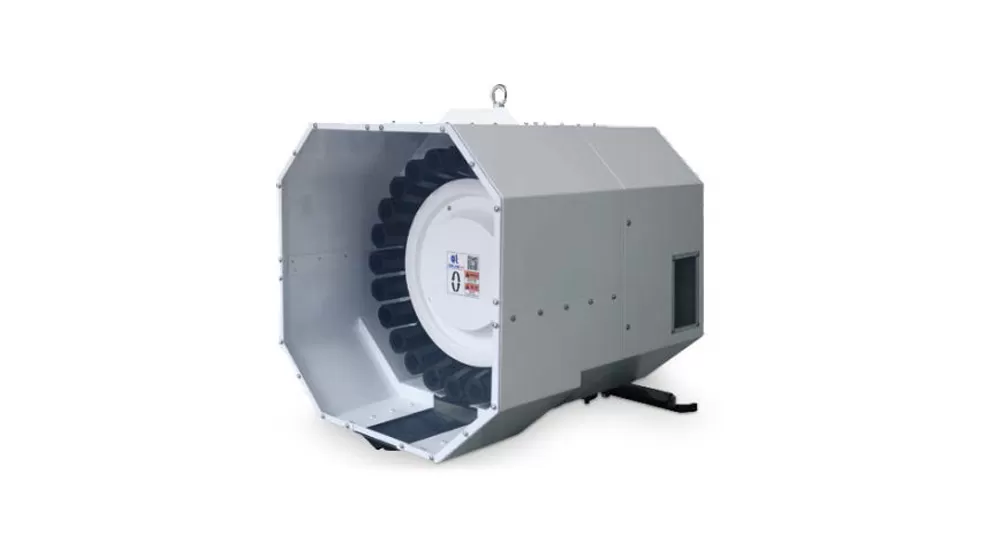

BT 40 (disk tipi dergi)

24-araç
Son derece güvenilir, performansta kararlı ve üretim verimliliğini artırmak için hızlı araç değişikliklerini destekler.

T-V2500 hareketli sütun profil işleme merkezi uygulaması

5G, yeni enerji, otomotiv, elektronik, makine imalatı ve ev aletleri gibi sektörlerde yaygın olarak kullanılan, kurulum deliklerinin, drenaj oluklarının, kilit deliklerinin kitle işlenmesi için uygundur, dar ve uzun alüminyum profillerde şekilli delikler ve diğer özellikler.

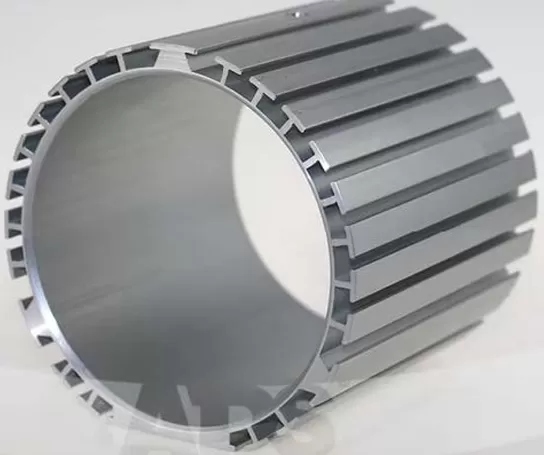

Iş parçası örneği 1

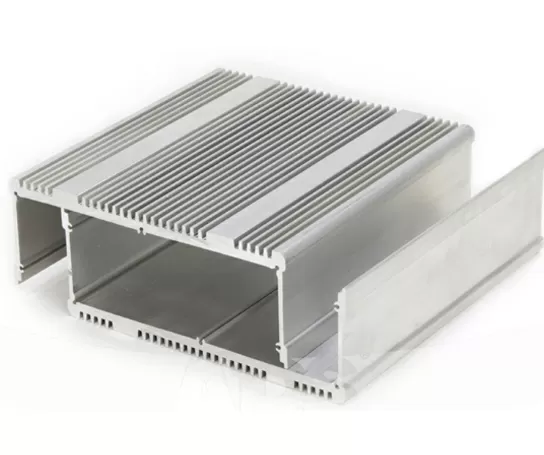

Iş parçası örneği 2

HT-V2500 Hareketli Kolon Profil İşleme Merkezi Teknik Özellikleri

Item			Unit	HT-V2500	Açıklamalar
Eksen Hareketleri	Tabla hareketi (X ekseni)		mm	2500
	Kızak hareketi (Y ekseni)		mm	550
	Kafa hareketi (Z ekseni)		mm	550
	Mil burnundan tablaya mesafe		mm	150-700
Tabla	Tabla boyutu		mm	2500*550
	Maks. yük		Kg	800
	T-kanal (sayı-genişlik*aralık)		mm	5-18*100
Mil	Motor gücü (anma/kısa süre)		kW	7.5/11
	Motor torku (anma/kısa süre)		N.m	35.8/95.5
	Mil hızı		rpm	20-12000
	Mil çapı		mm	Ф150
	Mil konikliği		/	BT40
Hız	Kesme ilerleme hızı aralığı		mm/dak	1-10000
Hız	X/Y/Z ekseni hızlı ilerleme hızı		m/dak	50/28/28
Doğruluk	Konumlandırma doğruluğu (X/Y/Z)		mm	0.05/0.01/0.01	GB/T 18400.4
Doğruluk	Tekrarlanabilirlik (X/Y/Z)		mm	0.03/0.008/0.008	(Tam strok)
Takım magazini	Takım magazini kapasitesi		T	24
	Maks. takım ağırlığı		kg	7
	Maks. takım uzunluğu		mm	250
	Maks. takım çapı (dolu / bitişik boş)		mm	Ф75/Ф150

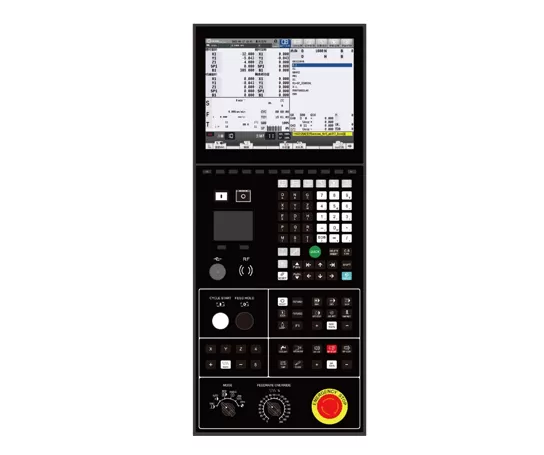

Diğerleri	CNC sistemi		/	Mitsubishi M80VB
	Hava kaynağı	Flow	L/dak	≥280 (ANR)
	Hava kaynağı	Hava basıncı	MPa	0.6-0.8
	Ekipman kapasitesi		kVA	25
	Soğutma sıvısı deposu kapasitesi		L	350
	Makine boyutları		mm	680032002800	XYZ eksenlerine karşılık gelen
	Ağırlık (yaklaşık)		Kg	9000

Bu sayfadaki bilgiler yalnızca referans amaçlıdır. Teknik özellikler ve detaylar, ürün yükseltmeleri veya iyileştirmeleri nedeniyle değişebilir. Daha fazla bilgi için lütfen bizimle iletişime geçin.
