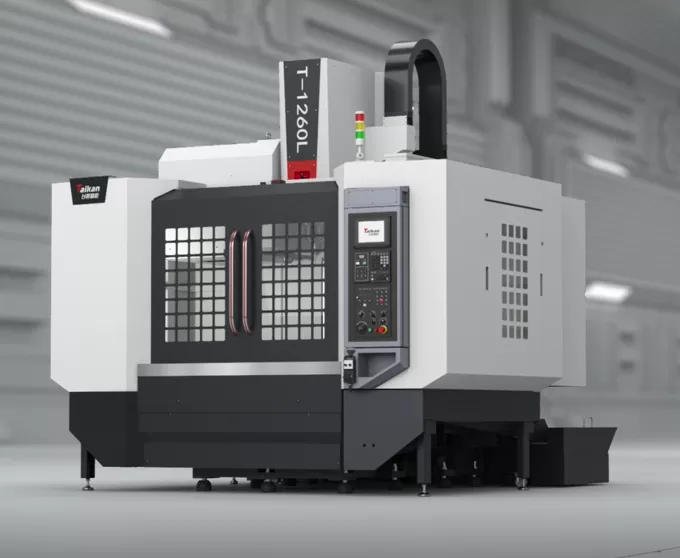

HT-1260L Yüksek Hızlı ve Yüksek Hassasiyetli Dikey İşleme Merkezi

Hareket

Tabla hareketi (X ekseni)

mm

1200

Sürgü hareketi (Y ekseni)

mm

600

Mil kafası hareketi (Z ekseni)

mm

570

Mil burnundan tabla yüzeyine mesafe

mm

140～710

Mil merkezinden kolon kılavuz yüzeyine mesafe

mm

659

İş tablası

Tabla boyutu

mm

1300*600

Maks. yük (düzgün yayılı)

kg

1000

T-kanal (kanal sayısı - kanal genişliği * aralık)

mm

5-18*100

Mil

Motor gücü (nominal/kısa süreli)

kW

7.5/11

Motor torku (nominal/kısa süreli)

N.m

35.8/95.5

Hız aralığı

dev/dak

50~8000 (kayışlı)

Mil çapı

mm

φ150

Mil konikliği

/

BT40

Perçin özellikleri

/

P40T-I（MAS403）

Hız

Kesme ilerleme hızı aralığı

mm/dak

1-10000

X/Y/Z eksen hızlı hareket hızı

m/dak

36/36/20

Hassasiyet

Konumlandırma hassasiyeti (X/Y/Z)

mm

0.01

GB/T18400.4 (Tam strok)

Tekrarlanabilirlik (X/Y/Z)

mm

0.007

Takım magazini

Takım kapasitesi

pcs

24

Maks. takım ağırlığı

kg

7

Maks. takım uzunluğu

mm

250

Maks. takım çapı (tam dolu/komşu boş)

mm

Φ75/Φ150

Diğerleri

CNC sistemi

/

Mitsubishi M80VB

Hava kaynağı

Flow

L/dak

≥280（ANR)

Hava basıncı

MPa

0.6~0.8

Ekipman kapasitesi

KVA

25

Soğutma sıvısı tankı kapasitesi

L

300

Makine boyutu

mm

3000×3499×3146

X*Y*Z eksenleri

Ağırlık (yaklaşık)

Kg

7000
