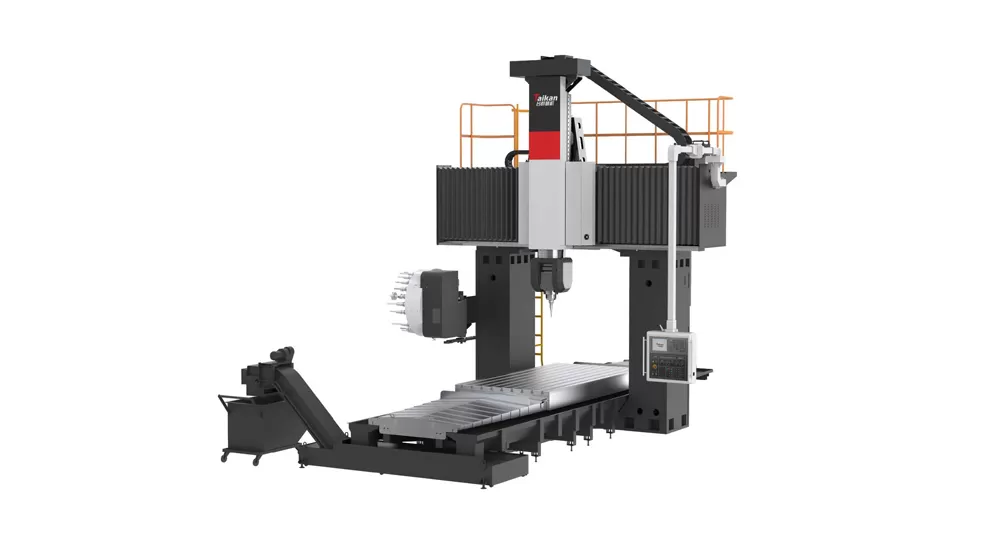

Name: HG-VU1530 5-Eksenli Gantry İşleme Merkezi
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

G-VU1530 5 eksenli portal işleme merkezinin karakteristiği

Portal yapılandırması

Makine, tablo hareketli konfigürasyona sahip bir portal sabit yapıyı benimser ve verimli kesme işlemleri için en uygun stabiliteyi sağlar.

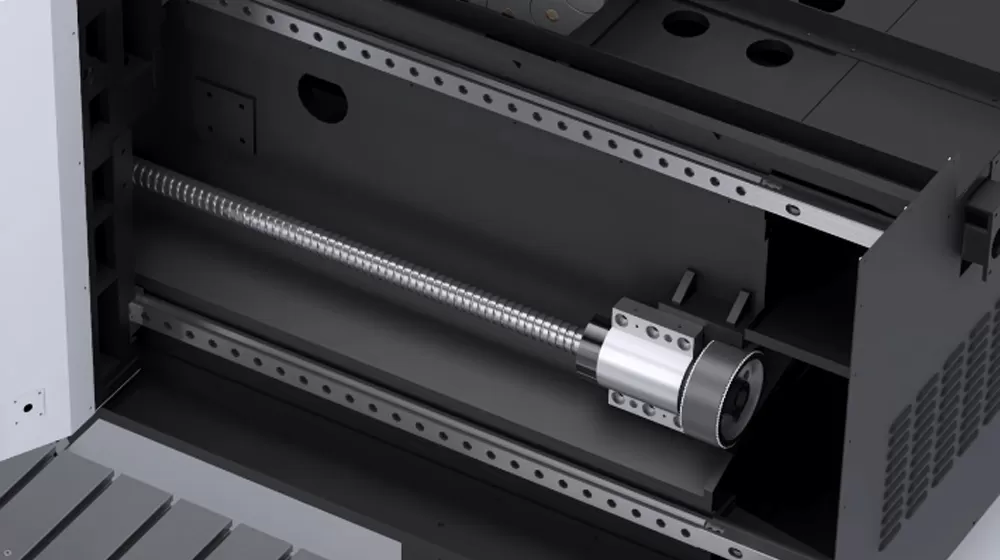

Kademeli kılavuz raylar

Kiriş kılavuz rayları kademeli bir düzende düzenlenir, kılavuz ray açıklığını arttırır ve yük taşıma kapasitesini artırır, işleme sırasında iyi yük taşıma performansı ve istikrarlı kesim sağlar.

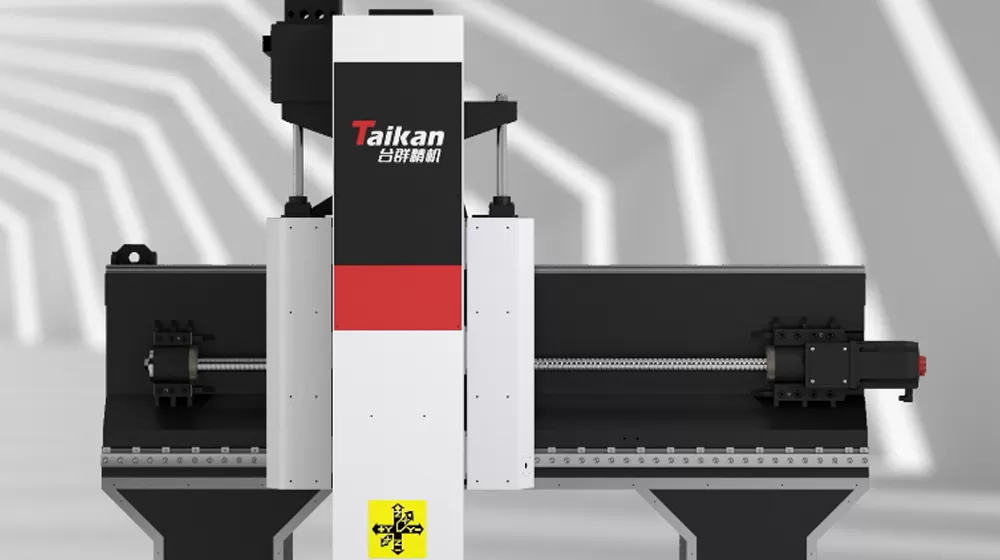

Azot dengeleme

Z ekseni, ram'in ağırlığını dengelemek için bir azot dengeleme silindiri kullanır.

Mil ünitesi

Mil ünitesi, karmaşık yüzeylerin 5 eksenli bağlantılı işlenmesini sağlayabilen bir t7ke i. T70.5 5 eksenli bağlantılı a/C çift döner freze kafası kullanır.
Yüksek hassasiyetli kodlayıcılar ve hidrolik sıkma sistemi ile, a ve C eksenleri çalışma aralıklarında herhangi bir açıda sabitlenebilir (C ekseni ± 360 °, bir eksen ± 110 °).
Yüksek hassasiyetli, hızlı ve sürekli kesim yeteneğine sahip standart 18000rpm motorlu mil.

G-VU1530 5 eksenli portal işleme merkezi uygulaması

Öncelikle karmaşık parçaların, alüminyumun ve alaşımlarının yanı sıra makineye zor malzemelerin işlenmesi için kullanılır. Karmaşık mekansal yüzeylerin yüksek hassasiyetli ve yüksek verimli işlenmesi yeteneğine sahiptir.

Iş parçası örneği 1

Iş parçası örneği 2

Iş parçası örneği 3

HG-VU1530 5 Eksenli Gantry İşleme Merkezi Teknik Özellikleri

Item			Unit	HG-VU1530	Açıklamalar
Hareket Mesafesi	Tabla hareketi (X ekseni)		mm	3200
	Saddle hareketi (Y ekseni)		mm	2700
	Ram hareketi (Z ekseni)		mm	1000
	Mil burnu-tabla mesafesi		mm	100～1100
	Mil çıkıntısı		mm	329.2
	Etkili gantry genişliği		mm	2450
Tabla	Tabla boyutu		mm	1500*3000
	Maks. yük		Kg	10000
	T-kanal		mm	28
İş mili	İş mili gücü		KW	30
	Maks. devir		dev/dak	18000
	Tork çıkışı		Nm	72Nm-S1, 85Nm-S6
	İş mili konikliği			HSK-A63
	A ekseni salınım açısı			±110°
	C ekseni dönüşü			±360°
	A/C ekseni maks. hız		rpm	60
Hız	İlerleme hızı aralığı (Kesme)		mm/min	10000/10000/10000
Hız	Hızlı traverse hızı (X/Y/Z ekseni)		mm/min	15000/15000/15000
Doğruluk	Konumlandırma doğruluğu (Lineer cetvelli)		mm	0.023/0.021/0.014	Standart Fagor Lineer Cetvel
	Tekrarlanabilirlik (Lineer cetvelli)		mm	0.015/0.013/0.011	Standart Fagor Lineer Cetvel
	A ekseni konumlandırma doğruluğu			8″（VD13441）
	A ekseni tekrarlanabilirlik			4″（VD13441）
	C ekseni konumlandırma doğruluğu			8″（VD13441）
	C ekseni tekrarlanabilirlik			4″（VD13441）
Diğer	Z ekseni denge ağırlığı			Hidrolik + azot dengesi
	CNC sistemi			SIEMENS ONE	5 eksen eşzamanlı kontrol
	Hava beslemesi	Flow	L/min	500
	Hava beslemesi	Basınç	MPa	0.6~0.8
	Soğutma sıvısı tankı kapasitesi		L	750
	Makine boyutu (L×W×H)		mm	780061006000
	Makine muhafazası		set	Tam çevre sac muhafaza	Üst kapak yok

Bu sayfadaki bilgiler yalnızca referans amaçlıdır. Ürün yükseltmeleri veya iyileştirmeleri nedeniyle teknik özellikler ve detaylar değişebilir. Daha fazla bilgi için lütfen bizimle iletişime geçin.
