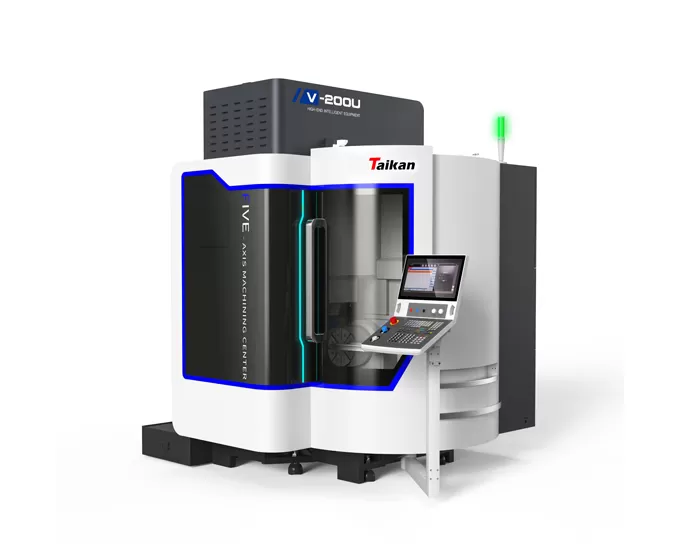

Name: HV-200U Dikey 5 Eksenli İşleme Merkezi
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

V-200U dikey 5 eksenli işleme merkezinin karakteristiği

Yüksek sertlik yapısı

Yüksek sertlik portal tipi o-şekilli yapı, yüksek kaliteli gri dökme demir malzeme: güçlü sertlik ve stabilite sağlar, deformation masyonu azaltır ve doğruluğu artırır.
Kirişin kılavuz raylarının adım tipi düzenlemesi, milden kirişe kısa mesafe: sertliği artırır ve işleme doğruluğunu artırır.
Tek kollu döner tabla, x-ekseni tahrik noktasından işleme noktasına en aza indirgenmiş mesafe: titreşimi azaltır, hassasiyeti ve verimliliği artırır.

Yüksek hassasiyetli doğrudan tahrikli döner tabla

Yüksek torklu çerçevesiz doğrudan tahrikli motorlar: yüksek sertlik ve hassasiyet sağlayın, doğrudan B/C eksenlerini sürün, mekanik kayıpları azaltın.
Kompakt yapı, döner mekanizma ile entegre motor rotoru: kararlılığı ve doğruluğu artırır.
Motor stator soğutucu ile soğutulur: termal stabilite sağlar, sıcaklık değişikliklerinden kaynaklanan hassas hataları azaltır.
B/C eksenlerinin maksimum hızı: 50r/dak: karmaşık işleme taleplerini karşılar ve verimliliği artırır.

Yüksek hızlı motorlu mil

HSK E40 yüksek hızlı motorlu mil
Maksimum hız 30,000 rpm'ye kadar.

30-takım şemsiye dergisi

Yüksek hassasiyetli doğrudan tahrikli döner tabla

V-200U dikey 5 eksenli işleme merkezinin uygulanması

Pervaneler, otomotiv parçaları, hassas kalıplar, tıbbi cihazlar ve diğer karmaşık bileşenlerin işlenmesinde yaygın olarak kullanılır.

Iş parçası örneği 1

Iş parçası örneği 2

Iş parçası örneği 3

Iş parçası örneği 4

Iş parçası örneği 5

Iş parçası örneği 6

Iş parçası örneği 7

Taikan HV‑200U CNC 5 Eksenli İşleme Süreç Videosu

HV-200U Dikey 5 Eksenli İşleme Merkezi Özellikleri

Item		Unit	V-200U
Hareket	X/Y/Z Eksen Hareketi	mm	500/280/300
	B ekseni dönüş aralığı	°	+30°~ -120°
	C ekseni dönüş aralığı	°	360°
	İş mili ucundan çalışma tezgahı yüzeyine olan mesafe	mm	100-400
Tezgah	Tezgah boyutu	mm	Φ260
	Maksimum yük	kg	30
	T-kanal (kanal sayısı - kanal genişliği * aralık)	mm	8-14*45°(Eşit dağılımlı)
Hız	X/Y/Z eksen hızlı ilerleme hızı	mm/dk	24000
Hız	B/C eksen hızlı dönme hızı	dev/dk	50/50
Doğruluk	X/Y/Z eksen konumlandırma doğruluğu	mm	0.006/0.006/0.006
	X/Y/Z eksen tekrarlanabilirlik doğruluğu	mm	0.004/0.004/0.004
	B/C eksen konumlandırma doğruluğu	sec	8/8
	B/C eksen tekrarlanabilirlik doğruluğu	sec	5/5
İş Mili	İş mili motor gücü (S1/S6)	kW	11/19
	İş mili motor torku (S1/S6)	Nm	5/8.7
	İş mili hızı	dev/dk	0~30000
	Takım tutucu özellikleri	/	HSK E40
Takım magazini	Takım magazini yapısı	/	Şemsiye tipi takım magazini
	Takım magazini kapasitesi	T	30
	Maksimum takım ağırlığı	kg	1.2
	Maksimum takım uzunluğu	mm	150
	Maksimum çap (dolu/komşu boş)	mm	φ40/φ60
Diğer	CNC sistemi	/	Siemens SINUMERIK ONE
	Hava kaynağı basınç gereksinimi	MPa	0.6~0.8
	Toplam elektrik kapasitesi	kW	32
	Makine boyutları (uzunlukgenişlikyükseklik)	mm	320040002700
	Ana makine ağırlığı (yaklaşık)	KG	5500

Bu sayfadaki bilgiler yalnızca referans amaçlıdır. Özellikler ve detaylar ürün yükseltmeleri veya iyileştirmeleri nedeniyle değişebilir. Daha fazla bilgi için lütfen bizimle iletişime geçin.
