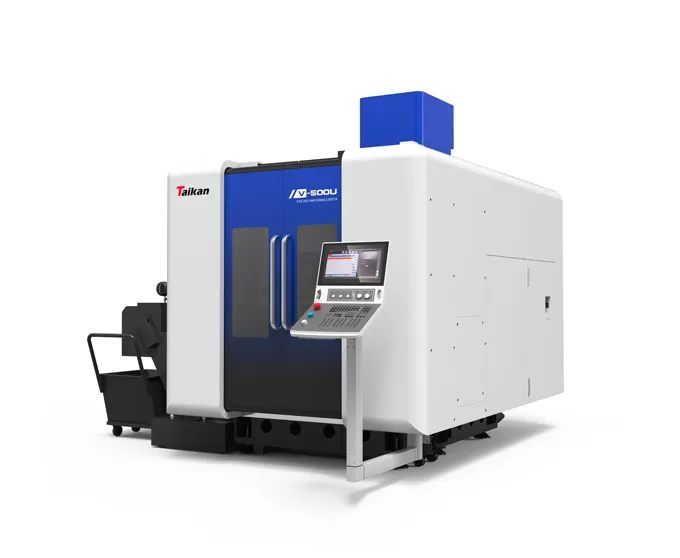

Name: HV-500U Dikey 5 Eksenli İşleme Merkezi
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

V-500U dikey 5 eksenli işleme merkezinin karakteristiği

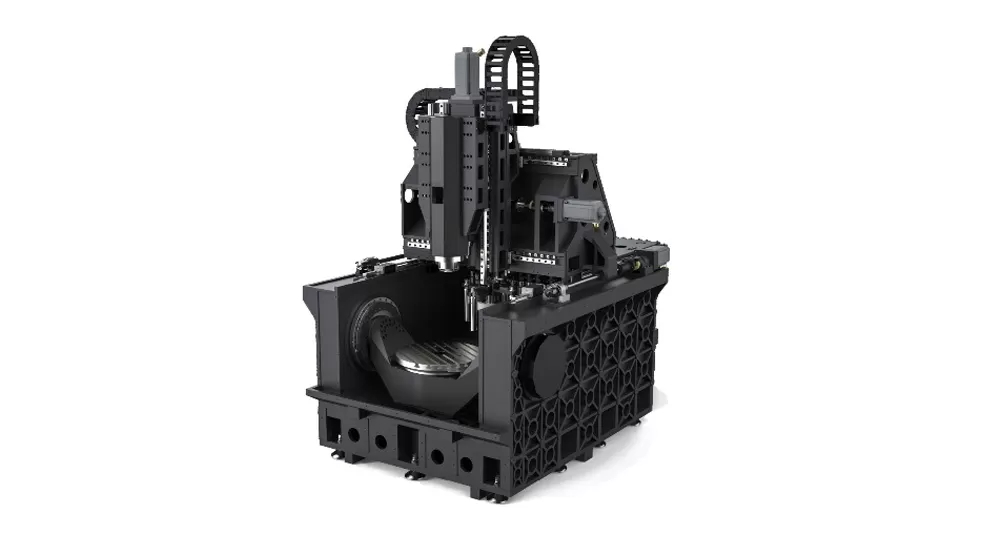

Hareketli ışın portal yapısı

Mil ve çapraz kiriş arasındaki mesafe kısadır, üç eksenin bağımsız çalışmasını ve yüksek genel sertliği sağlar.
Y-ekseni, optimum dinamik tepki performansı sağlayan çift bilyalı bir vida, çift sürücülü tasarıma sahiptir.
Besleme eksenlerinin bilyalı vidaları içi boş bir yapı ile tasarlanmıştır ve bir soğutma sistemi ile donatılmıştır, termal stabiliteyi etkili bir şekilde korur.

Yüksek hassasiyetli doğrudan tahrikli döner tabla

A/C eksen beşik döner tabla yapısı, çift torklu motorlar tarafından tahrik edilen A ekseni ile, sertlik ve titreşim direncini önemli ölçüde arttırmak üzere bağımsız olarak tasarlanmıştır.
Hem A hem de C eksenleri, yüksek torklu, çerçevesiz doğrudan tahrikli motorlarla donatılmıştır ve kompakt tasarım, motor rotorunu döner tabla mekanizmasıyla bütünleştirir ve mükemmel iletim sertliği sağlar.
Ek olarak, motor statoru, döner tablanın termal stabilitesini sağlamak için soğutucu ile soğutulur.
A/C eksenlerinin maksimum hızı 50 r/dakikaya ulaşabilir.

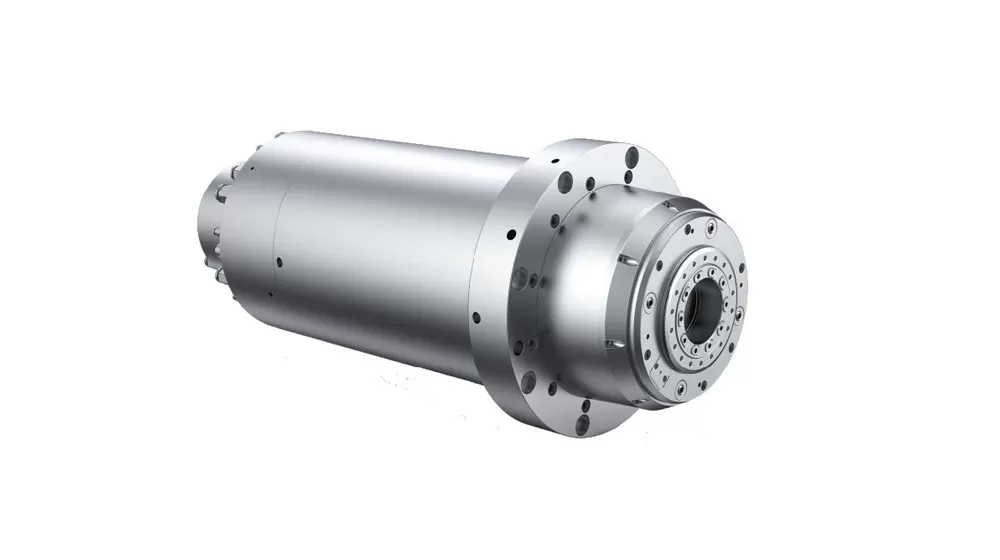

Yüksek hızlı motorlu mil

HSK A63 yüksek hızlı motorlu mil
Maksimum hız 18,000 r/dak.

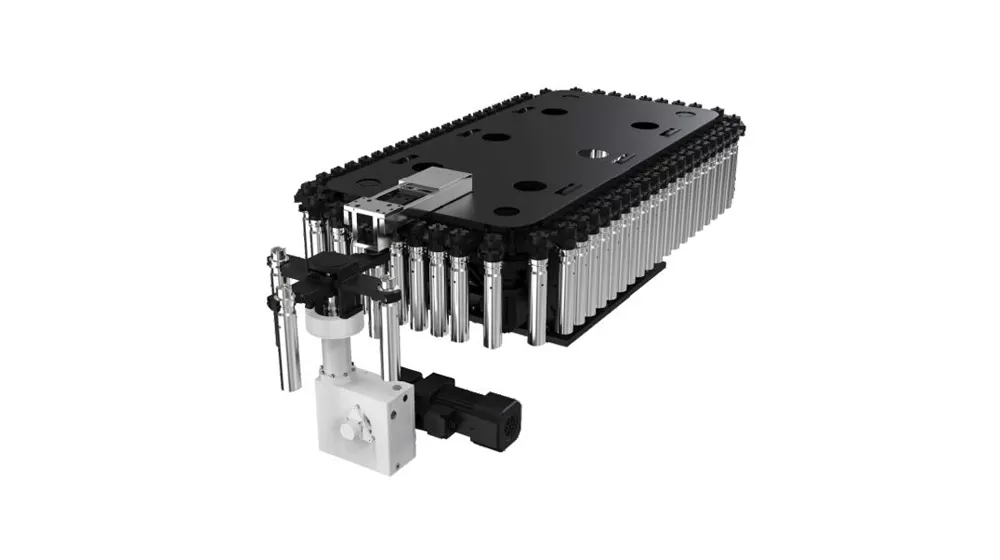

40-takım zinciri tipi dergi

Yüksek hassasiyetli doğrudan tahrikli döner tabla

V-500U dikey 5 eksenli işleme merkezinin uygulanması

Pervaneler, havacılık, otomotiv bileşenleri, hassas kalıplar ve tıbbi cihazlar gibi karmaşık parçaların işlenmesinde yaygın olarak kullanılır.

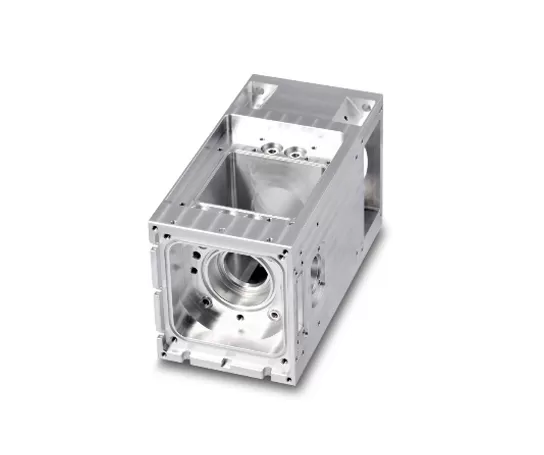

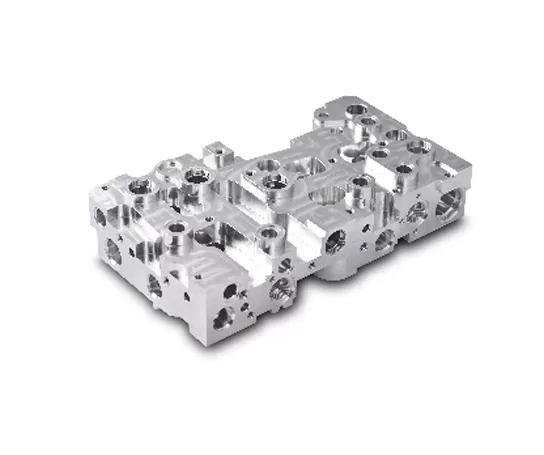

Iş parçası örneği 1

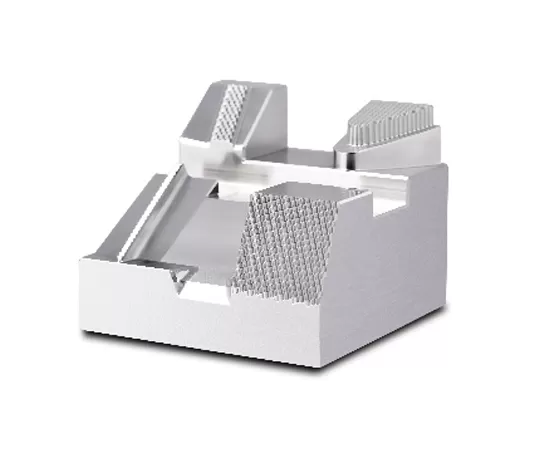

Iş parçası örneği 2

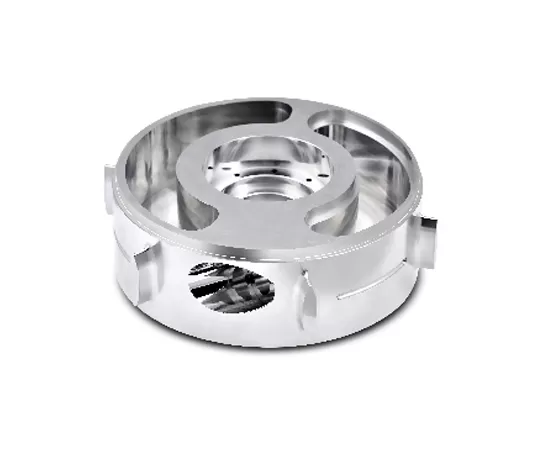

Iş parçası örneği 3

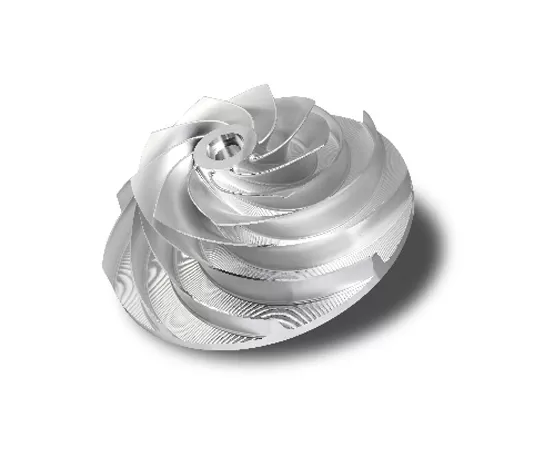

Iş parçası örneği 4

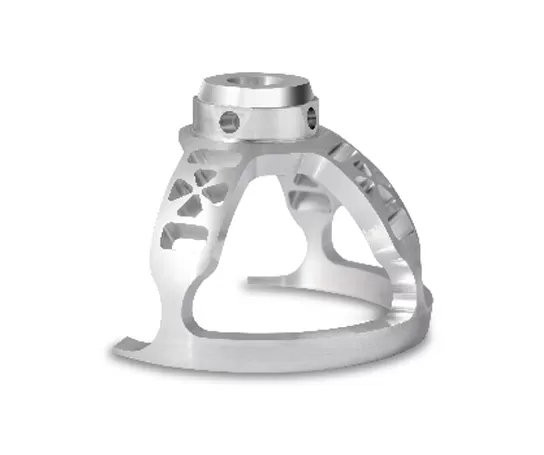

Iş parçası örneği 5

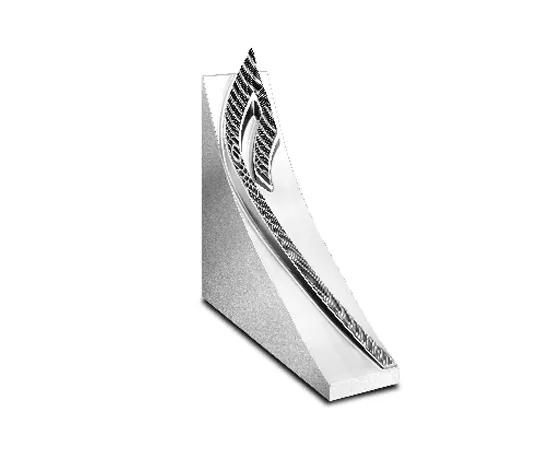

Iş parçası örneği 6

Iş parçası örneği 7

HV-500U Dikey 5 Eksenli İşleme Merkezi Teknik Özellikleri

Item		Unit	HV-500U
Hareket	X/Y/Z eksen hareketi	mm	500/650/450
	A ekseni dönüş aralığı	°	±120
	C ekseni dönüş aralığı	°	360
	İş mili burnundan tabla yüzeyine mesafe	mm	150-600
Tabla	Tabla boyutu	mm	Φ500x445
	Maks. yük	kg	300
	T-kanal (kanal sayısı - kanal genişliği * aralık)	mm	7-18*65
Hız	X/Y/Z eksen hızlı ilerleme hızı	mm/dak	36000
Hız	A/C eksen hızlı dönüş hızı	dev/dak	50/50
Hassasiyet	X/Y/Z eksen konumlandırma hassasiyeti	mm	0.006/0.006/0.006
	X/Y/Z eksen tekrarlanabilirlik hassasiyeti	mm	0.004/0.004/0.004
	A/C eksen konumlandırma hassasiyeti	sec	5/5
	A/C eksen tekrarlanabilirlik hassasiyeti	sec	3/3
İş mili	İş mili motor gücü (S1/S6)	kW	30/35.5
	İş mili motor torku (S1/S6)	Nm	47.7/57.3
	İş mili devri	dev/dak	0~20000
	Takım tutucu özellikleri	/	HSK A63
Takım magazini	Takım magazini yapısı	/	Zincirli takım kollu magazin
	Takım magazini kapasitesi	T	40
	Maks. takım ağırlığı	kg	8
	Maks. takım uzunluğu	mm	300
	Maks. çap (dolu / bitişik boş)	mm	φ80/φ150
Diğerleri	CNC sistemi	/	Siemens SINUMERIK ONE
	Hava kaynağı basınç gereksinimi	MPa	0.6~0.8
	Toplam elektrik kapasitesi	kW	50
	Makine boyutları (uzunlukgenişlikyükseklik)	mm	415038002850
	Ana makine ağırlığı (yaklaşık)	KG	11000

Bu sayfadaki bilgiler yalnızca referans amaçlıdır. Teknik özellikler ve detaylar, ürün yükseltmeleri veya iyileştirmeleri nedeniyle değişebilir. Daha fazla bilgi için lütfen bizimle iletişime geçin.
