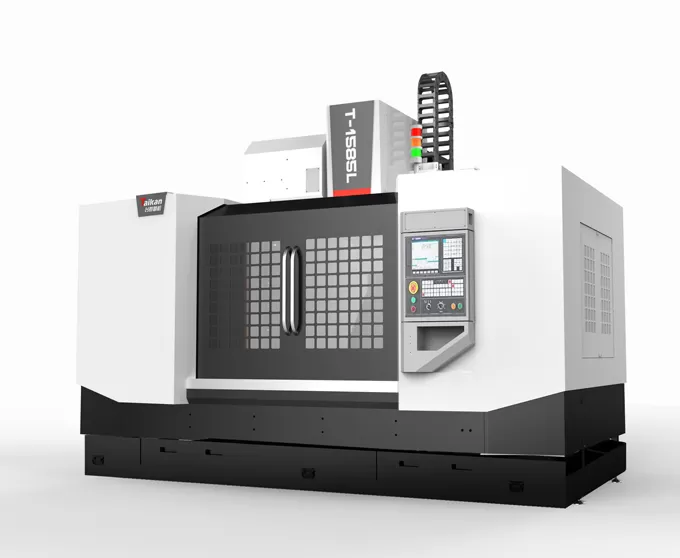

HT-1585L Yüksek Hızlı ve Yüksek Hassasiyetli Dikey İşleme Merkezi

Hareket Mesafeleri

Tabla hareketi (X ekseni)

mm

1550

Kızak hareketi (Y ekseni)

mm

850

Mil kafası hareketi (Z ekseni)

mm

850

Mil burnundan tabla yüzeyine mesafe

mm

120～970

Mil merkezinden kolon kızak yüzeyine mesafe

mm

900

Tabla

Tabla boyutu

mm

1700*850

Maks. yük (eşit yük dağılımı)

kg

1500

T-kanal (kanal sayısı - kanal genişliği * aralık)

mm

5-18*125+2-18*100

Mil

Motor gücü (nominal/kısa süreli)

kW

15/18.5

Motor torku (nominal/kısa süreli)

N.m

143/191

Devir aralığı

dev/dak

50～6000（kayışlı）

Mil çapı

mm

Φ190

Mil konikliği

/

BT50

Çektirme civatası özellikleri

/

P50T-I（MAS403）

Hız

Kesme ilerleme hızı aralığı

mm/dak

24

X/Y/Z ekseni hızlı ilerleme hızı

m/dak

15

Takım magazini

Takım kapasitesi

mm

300

Maks. takım ağırlığı

mm

Φ105/Φ210

Maks. takım uzunluğu

pcs

1-10000

Maks. takım çapı (tam dolu/bitişik boş)

kg

24/24/15

Hassasiyet

Konumlandırma hassasiyeti (X/Y/Z)

mm

0.015

GB/T18400.4 (Tam hareket mesafesi)

Tekrarlanabilirlik (X/Y/Z)

mm

0.008

Diğer

Z ekseni denge ağırlığı

Yes

CNC sistemi

/

FANUC 0i-MF Plus

Hava kaynağı

Flow

L/dak

≥280（ANR）

Hava basıncı

MPa

0.6~0.8

Ekipman kapasitesi

KVA

35

Soğutma sıvısı tankı kapasitesi

L

400

Makine boyutları

mm

5240*4055*3680

Talaş konveyörü ile

Ağırlık (yaklaşık)

Kg

13000
