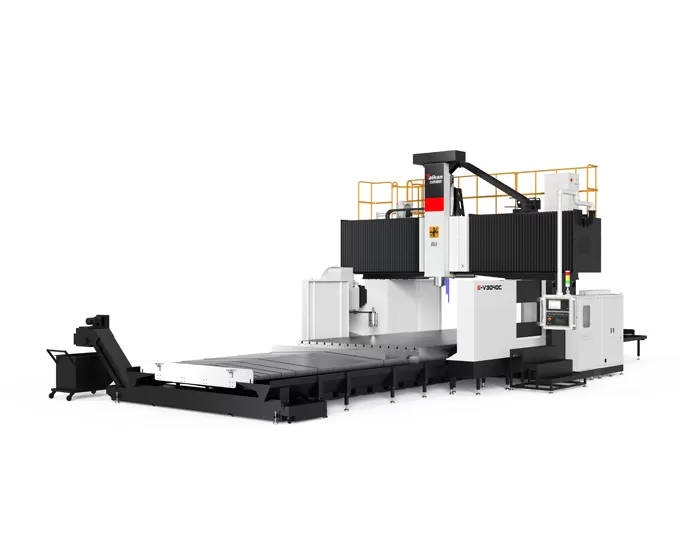

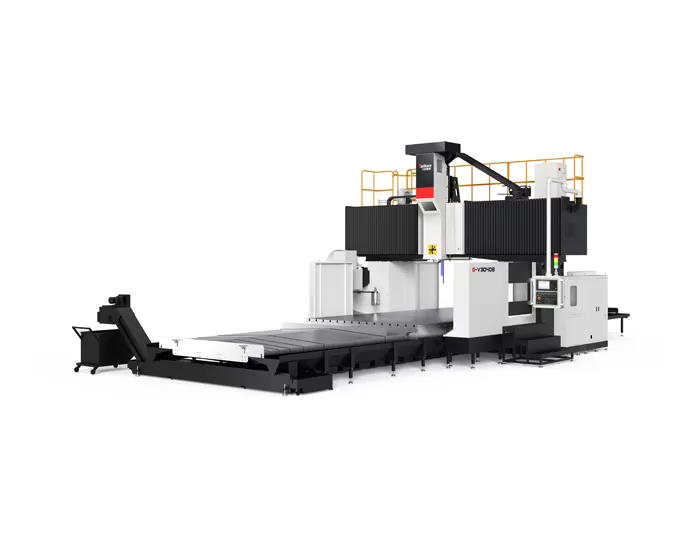

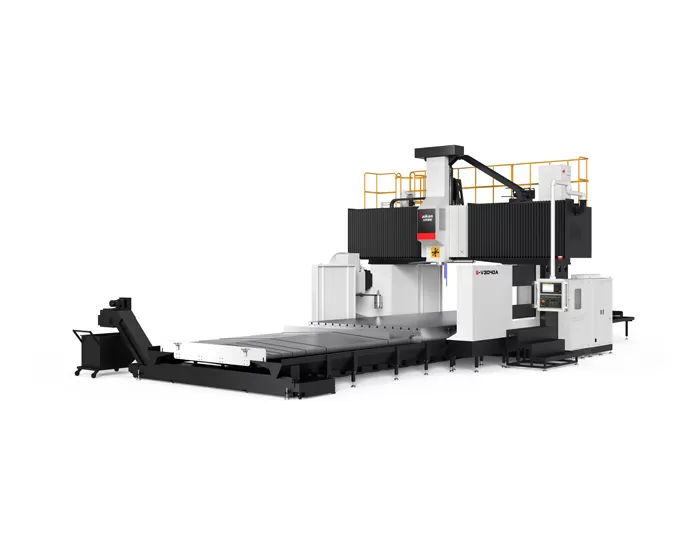

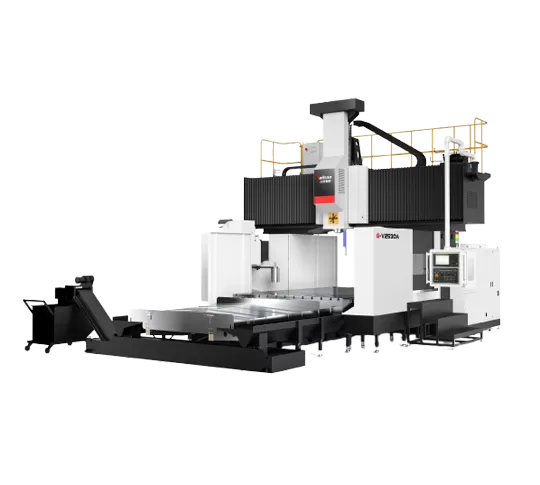

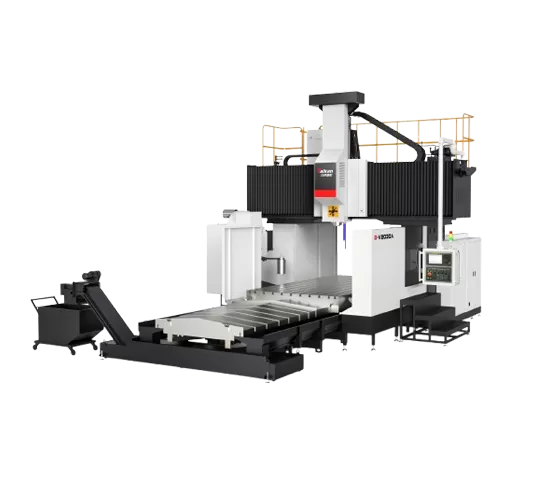

Name: HG-V3040 A/B/C/Z 3 Eksenli Lineer Kılavuzlu Portal İşleme Merkezi
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

G-V3040 A/B/C/Z 3 eksenli lineer kılavuzların karakteristiği portal işleme merkezi

Makine yapısı

Makine hareketli bir çalışma tezgahı ile bir portal çerçeve sabit yapıya sahiptir.
Yüksek sertlikli ışın: kiriş dikdörtgen büyük kesitli kemer tasarımını benimser. Yükseklikten genişliğe oranı, simülasyon analizi ile optimize edilir, bükülme ve burulma direncini önemli ölçüde arttırır ve hassas stabilite sağlar.

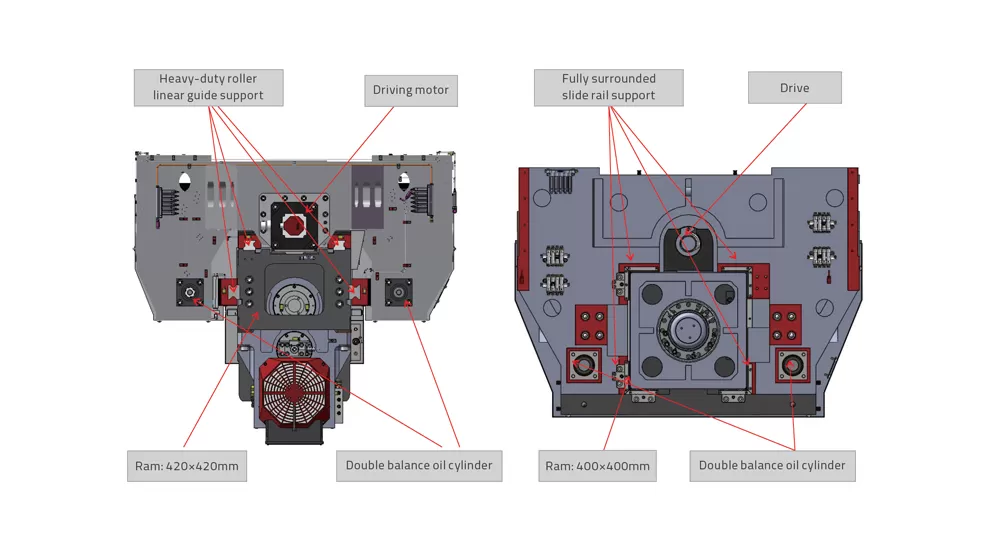

Büyük kesitli Ram: ram, yarı kapalı bir düzenlemede dört lineer kılavuz ray tarafından desteklenen 420x420 mm'lik bir kesit boyutuna sahiptir. Bu düşük sürtünme direnci ile yüksek mukavemetli destek sağlar, düşük hızlarda sıfır sürünme, minimum titreşim, hızlı yanıt ve mükemmel dinamik ve statik performans, düşük bakım gereksinimleri ve uzun servis ömrü sağlar.
Çoklu destek tablosu: tablo, mükemmel hassas tutma ile istikrarlı ve güvenilir yük taşıma performansı sağlayan, çok yakın aralıklı slaytlar tarafından desteklenmektedir.

Çeşitli mil seçenekleri

Çeşitli sürücü seçenekleri
Kayış tahrik, dişli kafa, elektrik mili ve otomatik dik açılı freze kafası ile yapılandırılabilir.

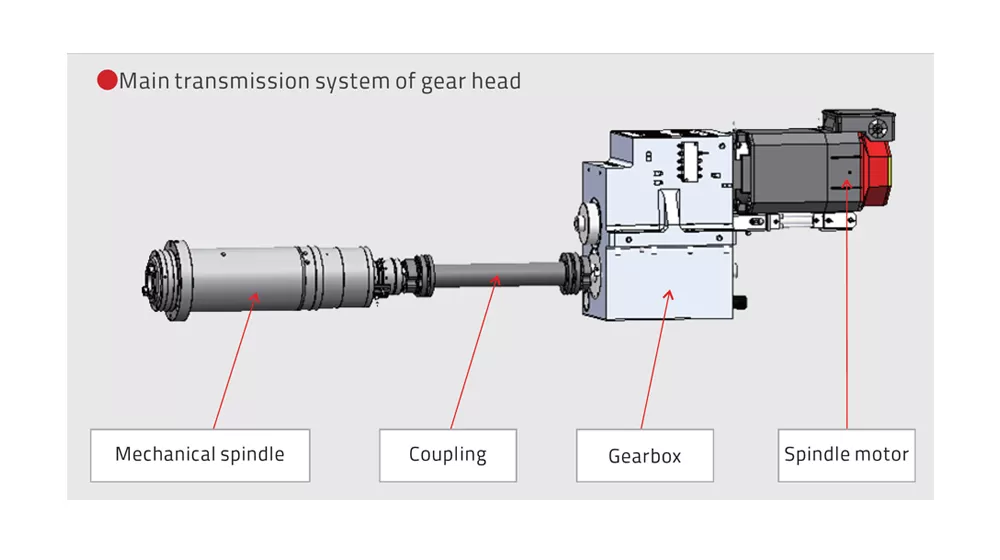

Dişli tahrikli mil
Maksimum 6000rpm hızına ve 1331nm'ye kadar çıkış torkuna sahip bir BT50 arayüzüne sahiptir. Şanzıman ve ana motor, ısı üretiminin neden olduğu doğruluk sorunlarını etkili bir şekilde en aza indirerek milden ayrılır.
Motorlu mil
Yüksek tork, yüksek hız ve düşük titreşim sağlayan yüksek güçlü, ağır hizmet tipi BT50-10000rpm elektrik mili, olağanüstü bir işleme deneyimi sağlar.
Kayış tahrikli mil
Verimli kesme performansı sunan BT50-6000rpm yüksek hızlı bir mil ünitesi kullanır.
Termal kontrol
Mil sıcaklığını azaltmak, yatak ömrünü uzatmak ve işleme doğruluğu üzerinde termal deformasyonun etkisini en aza indirmek için bir yağ soğutma sistemi ile standart.

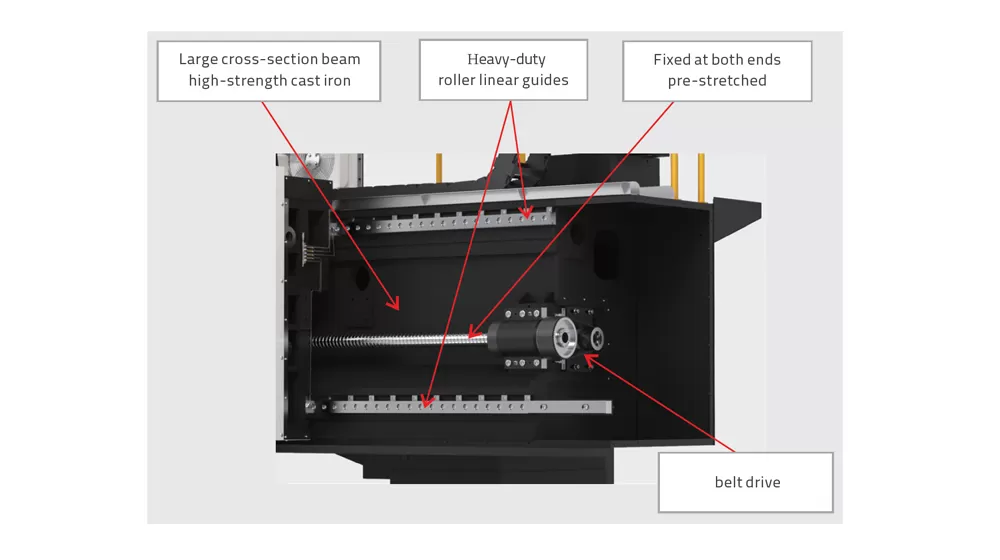

Besleme sistemi

Üç hatlı raylar: her üç eksen (XYZ), bakımı kolay, düşük sürtünme direncine, hareketli parçalardan hızlı yanıt veren ağır hizmet tipi makaralı lineer kılavuz rayları kullanın. Düşük hızlarda sıfır sürünme ve mükemmel dinamik ve statik performans.
Kayış tahrik: XY eksenli motorlar, iletim torkunu artırmak, yük ataletini azaltmak, sürücü performansını artırmak ve basit ve uygun maliyetli bakım sağlamak için kayış azaltma kullanır.
Dişli tahrik: motor düşük geri tepme redüktörü ile azaltılır, tork iletimini artırır. Daha büyük kurşun vidalarla birlikte, bu hızlı tahrik hızları, istikrarlı performans ve yüksek hassasiyet sağlar (x-ekseni 4200 3700mm / Y ekseni axis mm).
Azot dengeleme: z-ekseni tahrik sistemi doğrudan bir bilyalı vidaya bağlı bir servo motor kullanır, z-ekseni beslemesinin ve hızlı dinamik yanıtın düzgün bir şekilde tersine çevrilmesini sağlamak için ram'in her iki tarafında çift silindirli bir dengeleme sistemi ile.
Termal tazminat: bilyalı vida, her iki ucunda önceden gerilmiş bir yapıya sahiptir ve termal genleşmenin neden olduğu hassas kayıpları etkili bir şekilde ortadan kaldırır.

Talaş kaldırma ve soğutucu tankı

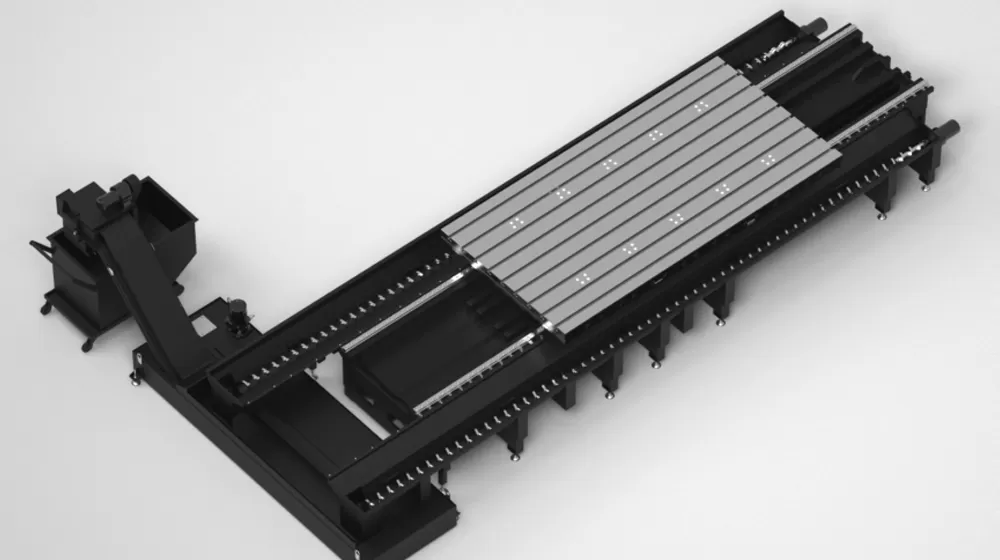

Spiral çip konveyör: tezgahın her iki tarafında bir set, bir 120mm vida çapı ve büyük kare çelik kesitli, hızlı bir şekilde makinenin dışında cips ihraç.
Zincir tipi yonga kaldırma konveyörü: 45 derecelik bir eğim, daha geniş zincir plakası ve testere dişi kazıyıcı çubukları ile makinenin ucunda bulunan, küçük talaş konveyörüne hızlı bir şekilde cips toplar.
Küçük çip konveyör: toplar ve cips taşır.
Soğutucu tankı: kirleri filtrelemek ve düzgün işleme sağlamak için çok katmanlı filtrasyon sistemi.

G-V3040 A/B/C/Z 3 eksenli lineer kılavuzlar portal işleme merkezi uygulaması

Makine serisi ağırlıklı olarak otomotiv bileşenleri, kalıplar, inşaat makineleri, vanalar, demiryolu transit, enerji, tarım makineleri gibi sektörlerde parçaların yüksek hızlı ve yüksek hassasiyetli işleme için kullanılır, ve kömür madenciliği makineleri.

Özellikler HG-V3040 A/B/C/Z 3-Eksen Lineer Kızaklı Portal İşleme Merkezi

Item			Unit	HG-V3040B	HG-V3050B	HG-V3060B	HG-V3080B	HG-V3040C	HG-V3050C	HG-V3060C	HG-V3080C
Hareket	X ekseni hareketi		mm	4200	5200	6200	8400	4200	5200	6200	8400
	Y ekseni hareketi		mm	3700				3700
	Z ekseni hareketi		mm	1000 (Ops. 1250)				1000 (Ops. 1250)
	Mil ucundan tablaya mesafe		mm	250～1250 (Ops. 250～1500)			200～1200	100～1100 (Ops. 100～1350)
	Etkili portal genişliği		mm	3480				3480
Tabla	Tabla boyutu (U×G)		mm	3000*4000	3000*5000	3000*6000	3000*8000	3000*4000	3000*5000	3000*6000	3000*8000
	Maks. yük		kg	24000	28000	32000	36000	24000	28000	32000	36000
	T-kanal (Genişlik×Adım×Adet)		mm	2820015				2820015
Mil	Tahrik tipi		/	Dişli tahrik (Ops. Kayış tahrik)				Motorlu mil
	Maks. mil hızı		dev/dak	6000				10000 (Ops. 15000, 18000)
	Mil gücü (Nominal/Tepe)		kW	22/35				26/45
	Tork çıkışı (Nominal/Tepe)		N.m	790/1258				305/623
	Koç kesiti (Kare koç)			420420 (Ops. Z-Eksen kutu kızakları 400400, 450*450)				420*420
	Mil koniği		/	BT50				BT50 (Ops. BBT40, HSK-A63)
AKT (Ops.)	Takım sayısı		T	24(40)				24(40)
	Maks. takım çapı (Dolu/Komşu)		mm	φ110/φ200				φ110/φ200
	Maks. takım uzunluğu		mm	350				350
	Maks. takım ağırlığı		kg	18				18
Hız	İlerleme hızı aralığı (Kesme)		m/dak	8/8/8	6/6/6	6/6/6	6/6/6	8/8/8	6/6/6	6/6/6	6/6/6
	Hızlı hareket hızı (X/Y/Z ekseni)		m/dak	10/12/15	10/12/15	10/12/15	8/12/15	10/12/15	10/12/15	10/12/15	8/12/15
Doğruluk	Konumlandırma doğruluğu (Ölçeksiz/Ölçekli)	X	mm	0.032/0.028	0.036/0.032	0.041/0.037	0.054/0.049	0.032/0.028	0.036/0.032	0.041/0.037	0.054/0.049
		Y	mm	0.029/0.025				0.029/0.025
		Z	mm	0.018/0.014				0.018/0.014
	Tekrarlanabilirlik (Ölçeksiz/Ölçekli)	X	mm	0.020/0.018	0.023/0.021	0.025/0.023	0.031/0.028	0.020/0.018	0.023/0.021	0.025/0.023	0.031/0.028
		Y	mm	0.017/0.015				0.017/0.015
		Z	mm	0.012/0.011				0.012/0.011
Diğer	Z ekseni karşı ağırlığı		/	Hidrolik + azot dengesi				Hidrolik + azot dengesi
	CNC sistemi		/	FANUC 0I-MF PLUS (Ops. Siemens 828D)				FANUC 0I-MF PLUS (Ops. Siemens 828D)
	Hava beslemesi	Flow	L/dak	300				300
		Basınç	MPa	0.6~0.8				0.6~0.8
	Toplam elektrik kapasitesi		kVA	70				70
	Soğutma sıvısı tankı kapasitesi		L	800				800
	Makine boyutları	Uzunluk	mm	10142	12164	14645	19100	10142	12164	14645	19100
		Genişlik	mm	7281				7281
		Yükseklik	mm	5200 (Z ekseni opsiyonel olduğunda 5900)				5200 (Z ekseni opsiyonel olduğunda 5900)
	Makine Muhafazası		-	Yarı çevreleyen sac kaplama (sadece çalışma alanı)				Yarı çevreleyen sac kaplama (sadece çalışma alanı)

Notlar:

1：G-V3040A、G-V3050A、G-V3060A、G-V3080A – Opsiyonel 6000 dev/dak kayış tahrikli mil, çıkış torku 186/297 N·m.

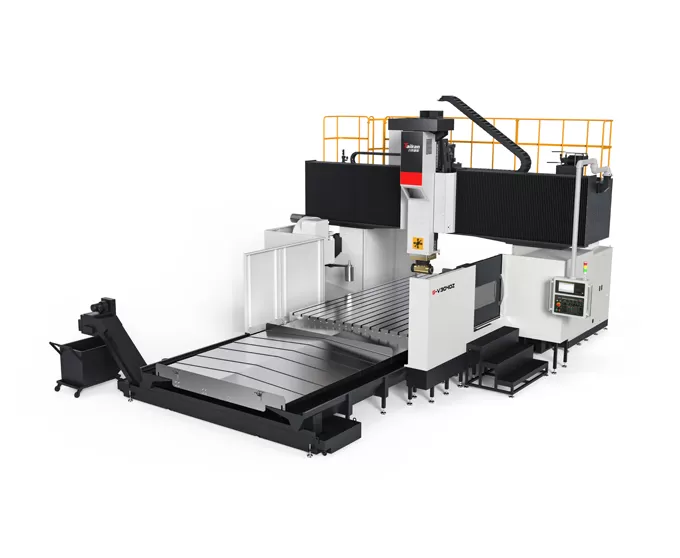

2：G-V3040Z、G-V3050Z、G-V3060Z、G-V3080Z – Opsiyonel tam otomatik dik açılı freze kafası, Y ekseni hareketi 4200 mm.

3：G-R3040B、G-R3050B、G-R3060B、G-R3080B – Opsiyonel Z ekseni kare koç (Z = 1000 mm, makine yüksekliği 5600 mm; Z = 1250 mm, makine yüksekliği 6300 mm).

4：G-R3040Z、G-R3050Z、G-R3060Z、G-R3080Z – Opsiyonel Z ekseni kare koç + otomatik dik açılı freze kafası (Y ekseni hareketi 4200 mm; Z = 1000 mm, makine yüksekliği 5600 mm; Z = 1250 mm, makine yüksekliği 6300 mm).

Bu sayfadaki bilgiler yalnızca referans amaçlıdır. Ürün yükseltmeleri veya iyileştirmeleri nedeniyle özellikler ve ayrıntılar değişebilir. Daha fazla bilgi için lütfen bizimle iletişime geçin.
