Kutu Kılavuz Yolları ve Lineer Kılavuz Yolları: Ağır Kesim İhtiyaçlarınız İçin Hangi VMC Yapısı Uygun?

Ağır hizmet kesme için dikey işleme merkezlerinde (VMC) kılavuz yolu sistemi seçimi kritiktir. Taikan olarak, kutu kılavuz yolları ile doğrusal kılavuz yollarının hassasiyeti, hızı ve makine ömrünü önemli ölçüde etkileyebileceğini anlıyoruz. Doğru kılavuz yolunu seçmek yalnızca işleme performansını değil, aynı zamanda atölyeniz için yatırım getirisini de etkiler.

Kutu Kılavuz Yolları Nedir?

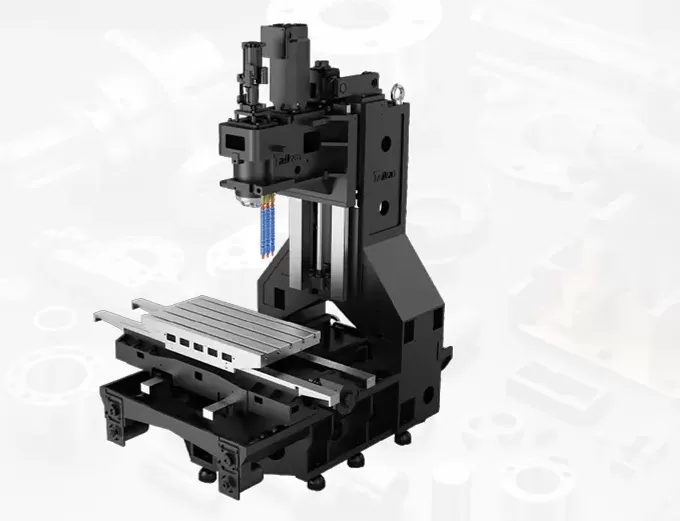

Kutu kılavuz yolları (veya kutu yolları), doğrudan makine yatağına entegre edilmiş kayar kılavuz raylardır. Genellikle dökme demirden yapılmış ve el ile kazıma işlemiyle tamamlanmış olan bu kılavuz yolları, temas yüzeyini ve titreşim emilimini en üst düzeye çıkaran sağlam bir destek yapısı oluşturur.

Kutu Kılavuz Yollarının Temel Avantajları:

• Üstün sağlamlık ve kararlılık:kutu yolu işleme merkeziağır kesme ve büyük iş parçalarının işlenmesi için idealdir.

• Mükemmel yük dağılımı: Eksantrik veya yüksek kuvvetli işlemler altında bile hassasiyeti korur.

• Dayanıklılık: Dökme demir, çelik ve dövme bileşenler için uygundur.

Doğrusal Kılavuz Yolları Nedir?

Doğrusal kılavuz yolları (veya doğrusal hareket kılavuzları, LM kılavuz yolları), pürüzsüz ve düşük sürtünmeli hareket elde etmek için bilye veya makara gibi yuvarlanma elemanlarını kullanır. 0,05'e kadar düşük sürtünme katsayısıyla doğrusal kılavuzlar hassasiyet ve hız açısından üstündür.

Doğrusal Kılavuz Yollarının Temel Avantajları:

• Yüksek hızlı çalışma:doğrusal kılavuz ray sistemihızlı takım hareketini ve ivmelenmeyi destekler.

• Hassas konumlandırma: Otomatik üretim hatları ve çok eksenli işleme için uygundur.

• Enerji verimliliği: Azaltılmış direnç daha yumuşak, daha kontrollü işlemlere olanak tanır.

Kutu Yolu ve Doğrusal Kılavuz: Doğru VMC'yi Seçme

Kutu kılavuz yolları ile doğrusal kılavuz yolları arasındaki karar, üretim gereksinimlerinize bağlıdır:

CNC Makinelerinde Kılavuz Yollarının Uygulamaları

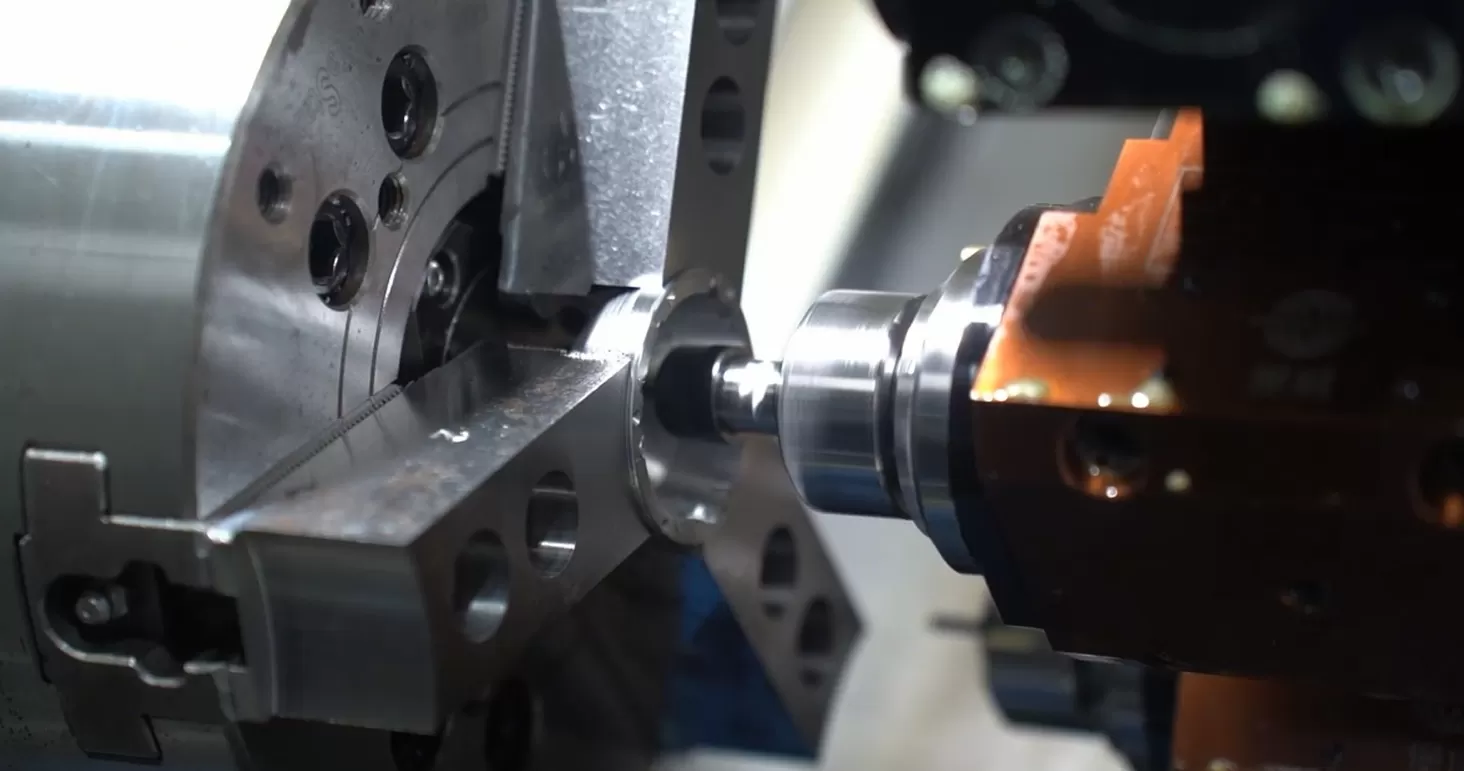

• Doğrusal kılavuzlu CNC torna: Yüksek hızlı hassas eğimli kılavuzyüksek hassasiyetli CNC tornakalıplar ve alüminyum bileşenler için.

• Torna ve freze merkezlerinde kılavuz yolları: Ağır hizmet kesme, takım ömrünün uzatılması ve yüzey kalitesi için kritiktir.

• Takım tezgahları için kayar kılavuzlar: Tekrarlayan döngülerde pürüzsüz ve doğru hareket sağlar.

• Doğrusal kılavuz yollu dikey işleme merkezleri: Minimum operatör müdahalesiyle otomatik üretim sağlar.

Kılavuz Yolu Seçimi Neden Önemlidir?

Doğru kılavuz yolunu seçmek şunları etkiler:

1. İşleme Doğruluğu: Doğru kılavuz yolu seçimi, yük altında sapmayı önler.

2. Çalışma Hızı: Doğrusal kılavuz yolları hızlı üretim döngülerini kolaylaştırır.

3. Makine Ömrü: Kutu yolları titreşimleri ve ağır kuvvetleri emerek hizmet ömrünü uzatır.

4. Enerji Verimliliği: Doğrusal kılavuz yolları sürtünmeyi azaltarak enerji tüketimini düşürür.

Ağır çelik, dökme demir veya büyük iş parçalarıyla çalışan üreticiler için kutu kılavuz yolları tercih edilen seçim olmaya devam etmektedir. Daha hafif malzemelerle yapılan yüksek hacimli, hassasiyet gerektiren işler için doğrusal kılavuz yolları mükemmeldir.

Taikan'ın Kılavuz Yolu Çözümlerindeki Uzmanlığı

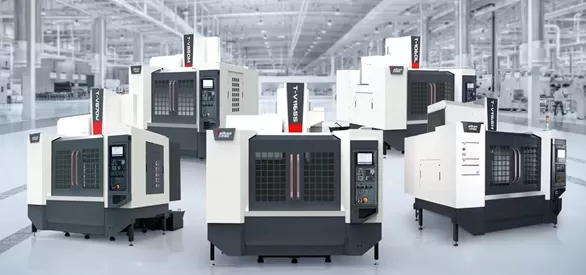

Önde gelenÇinli CNC üreticileriTaikan, çeşitli üretim gereksinimlerini karşılamak üzere tasarlanmış kutu, doğrusal veya hibrit kılavuz yolu sistemlerine sahip özelleştirilmiş Dikey İşleme Merkezleri sunar. İşleme verimliliğinizi optimize etmeye hazır mısınız? CNC gereksinimlerinizdeki kılavuz yollarını görüşmek ve atölyeniz için en iyi VMC yapısını keşfetmek için bugün Taikan ile iletişime geçin.

FAQs

S1: Kutu kılavuz yolları ile doğrusal kılavuz yolları arasındaki fark nedir?

C: Kutu kılavuz yolları ağır kesme için üstün sağlamlık sunarken, doğrusal kılavuz yolları daha düşük sürtünme ile yüksek hızlı hassasiyet sağlar.

S2: Doğrusal kılavuz yolları ağır kesme için uygun mudur?

C: Doğrusal kılavuzlar titreşime karşı hassastır ve ağır, yüksek kuvvetli işleme için daha az uygundur. Bu tür işler için kutu yolları tercih edilir.

S3: Bir CNC makinesinde hem kutu hem de doğrusal kılavuz yolları bulunabilir mi?

C: Evet, hibrit konfigürasyonlar ağır yük eksenlerinde kararlılık için kutu yollarını ve yüksek hareketli eksenlerde hız için doğrusal kılavuzları kullanır.

S4: CNC işlemede doğrusal kılavuz yolu nedir?

C: Doğrusal kılavuz yolu, CNC makineleri için pürüzsüz, hassas ve yüksek hızlı doğrusal hareket sağlayan yuvarlanma elemanlı bir kılavuz sistemidir.

S5: Kılavuz yolu seçimi işlemeyi nasıl etkiler?

C: Doğruluğu, hızı, takım ömrünü, enerji tüketimini ve genel makine ömrünü etkiler.
