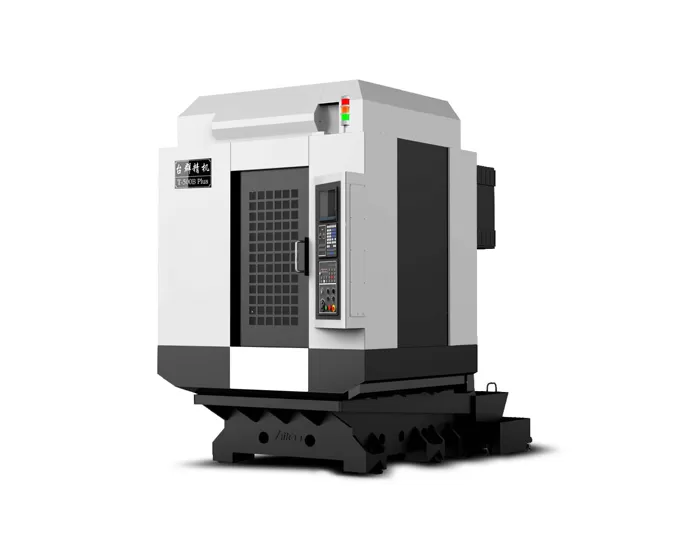

HT-500B PLUS Yüksek Hızlı ve Yüksek Hassasiyetli Delme ve Freze İşleme Merkezi

Hareket

Tabla hareketi (X ekseni)

mm

500

Saddle hareketi (Y ekseni)

mm

400

Kafa hareketi (Z ekseni)

mm

320

Mil burnundan tabla yüzeyine mesafe

mm

180-500

Mil merkezinden kolon kılavuz yüzeyine mesafe

mm

445

Tabla

Tabla boyutu

mm

620*400

Maks. yük

kg

250

T-kanal (kanal sayısı - kanal genişliği * aralık)

mm

3-14*120

Mil

Motor gücü (nominal/kısa süreli)

kW

15/18

Motor torku (nominal/kısa süreli)

N.m

8.95/11

Mil motor hızı

rpm

20-24000

Mil koniği

/

BT30

Hız

Kesme ilerleme hızı aralığı

mm/dak

1-15000

X/Y/Z ekseni hızlı hareket hızı

m/dak

48/48/48

Doğruluk

Konumlandırma doğruluğu (X/Y/Z)

mm

0.006

GB/T 18400.4

(Tam hareket)

Tekrarlanabilirlik (X/Y/Z)

mm

0.004

Takım magazini

Takım saklama kapasitesi

pcs

21

Maks. takım ağırlığı

kg

3

Maks. takım uzunluğu

mm

300

Maks. takım çapı (dolu / bitişik boş)

mm

Ф60/Ф80

Diğer

CNC sistemi

Mitsubishi M80VA

Hava kaynağı

Flow

L/dak

≥200 (ANR)

Hava basıncı

MPa

0.6-0.8

Teçhizat kapasitesi

kVA

25

Maks. soğutma sıvısı tankı kapasitesi

L

145

Tezgah boyutu

mm

1690*2660*2410

X*Y*Z eksenine karşılık gelen

Ağırlık (yaklaşık)

kg

3100
