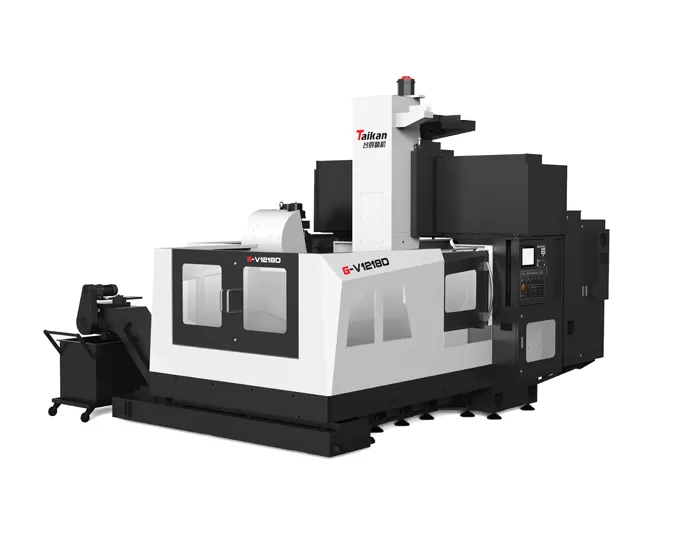

HG-V1218D Doğrudan Tahrikli İş Mili Gantry İşleme Merkezinin Özellikleri

Makine yapısı

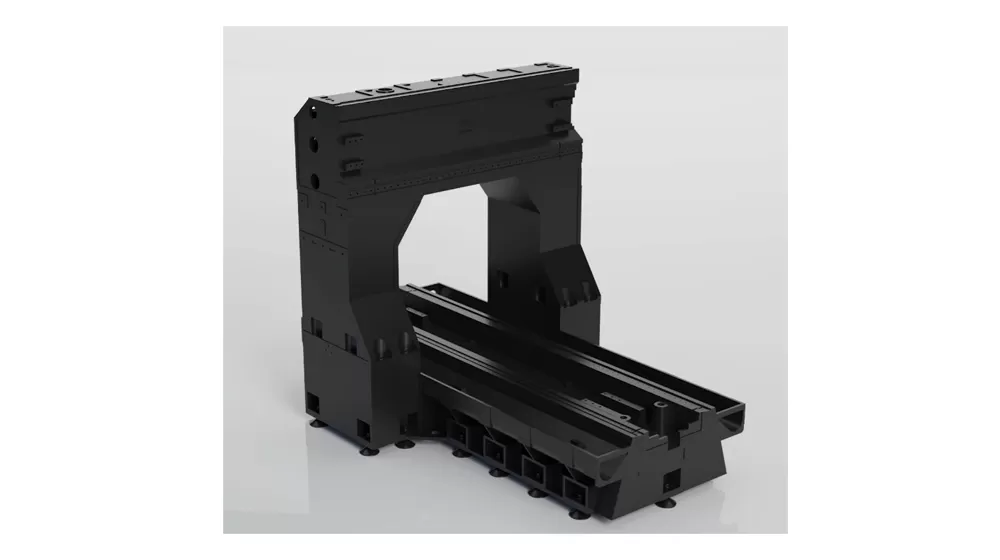

Entegre tasarım: makine, entegre bir sütun ve kiriş ile portal tipi bir yapıya sahiptir ve genel sertliği arttırır.
Z ekseni denge sistemi: mili kutusunun ve ram'in ağırlığını dengelemek için nitrojen basıncını kullanır ve servo motordaki yükü azaltır. Bu, titreşim ve deformation masyonu en aza indirir, işleme doğruluğunu ve kararlılığını iyileştirir. Ayrıca, makinenin servis ömrünü uzatan mekanik aşınmayı azaltır.

3 eksenli hareket sistemi

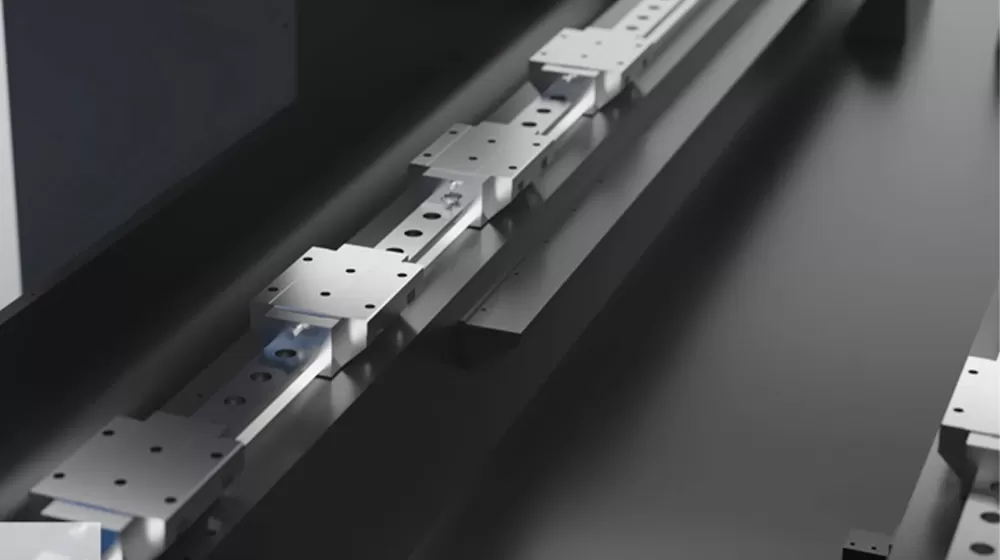

3 eksenli kızak: sürünen olmadan düzgün çalışmasını sağlayan hızlı dinamik yanıt ve yüksek hassasiyet sağlayan bir silindir tipi lineer kılavuz tasarımı kullanır.
Tahrik sistemi: servo motor, yüksek iletim doğruluğu ve kararlılığı elde ederek, her iki ucunda sabit önceden gerilmiş bir yapı ile birlikte yüksek hassasiyetli bir bilyalı vida ile doğrudan birleştirilir.

Yüksek hızlı doğrudan bağlı mil

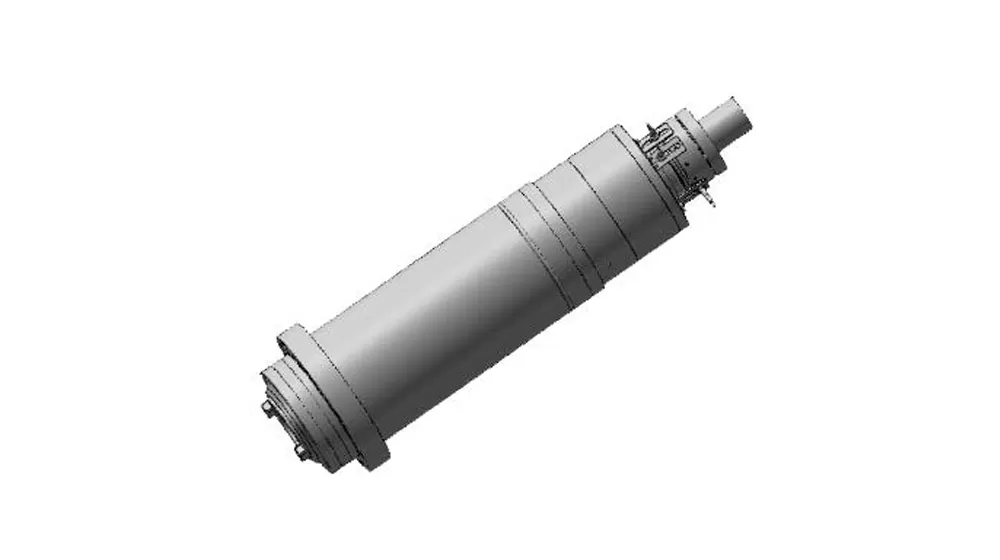

Yüksek hızlı mil: mükemmel kesme verimliliği ve performansı sağlayan maksimum 12,000 r/dak hıza sahip BT40 doğrudan bağlı mil.
Soğutucu önlemek: mil ön ucu labirent conta yapısı ve bir hava perdesi koruma sistemi, etkili bir şekilde soğutucuyu mil yataklarına girmesini önler, servis ömrünü uzatır.
Termal kontrol: merkezi bir hava üfleme fonksiyonu ve otomatik dolaşım soğutma sistemi ile donatılmış, yüksek işleme doğruluğu ve kararlılığı sağlayan sıcaklık artışı ve termal deformasyonunu önemli ölçüde azaltır.

ATC

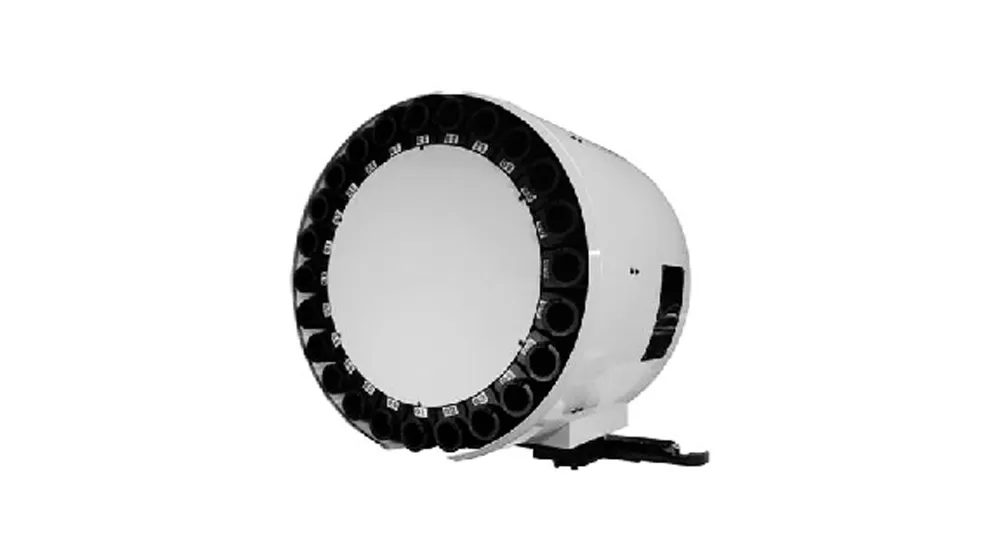

24-takım disk dergisi

HG-V1218D Doğrudan Tahrikli İş Mili Portal İşleme Merkezinin Uygulaması

Makine serisi, esas olarak otomotiv parçaları, kalıp, inşaat makineleri, vanalar, raylı ulaşım, enerji, tarım makineleri ve kömür madenciliği makineleri gibi endüstrilerdeki parçaların yüksek hızlı ve yüksek hassasiyetli işlenmesi için kullanılır.

G-V1218D Doğrudan Tahrikli İş Mili Portal İşleme Merkezi

Item			Unit	HG-V1218D	HG-V1220D	HG-V1225D	HG-V1230D	HG-V1630D	HG-V1220D（BT50）
Hareket	X ekseni hareketi		mm	1800	2100	2600	3150	3150	2100
	Y ekseni hareketi		mm	1380 (+50 Takım değiştirme)	1500			1800	1500 (+50 Takım değiştirme)
	Z ekseni hareketi		mm	700					700
	İş mili ucundan tablaya mesafe		mm	150～850	195～895				100～800
	Etkili portal genişliği		mm	1350	1560			1800	1560
Tabla	Tabla boyutu (U×G)		mm	1800*1250	2000*1250	2500*1250	3000*1250	3000*1600	2000*1250
	Maks. yük		kg	4000	4000	5000	6000	8000	4000
	T-kanal (Genişlik×Adım×Adet)		mm	22×160×7	22×160×7			22×160×9	22×160×7
İş mili	Tahrik tipi		/	Doğrudan bağlantı					Doğrudan bağlantı
	Maks. iş mili hızı		dev/dak	12000					8000(Ops.10000)
	İş mili gücü (Nominal/Tepe)		kW	11/15					15/18.5(Ops.11/15)
	Tork çıkışı (Nominal/Tepe)		N.m	52.5/95.5					143/236(Ops.52.5/95.5)
	İş mili konikliği		/	BBT40/BT40					BT50(Ops.BBT50)
Takım değiştirici (Ops.)	Takım sayısı		T	24					Ops.24
	Maks. takım çapı (Dolu/Bitişik)		mm	Φ80/Φ150					Ops.Φ110/Φ200
	Maks. takım uzunluğu		mm	250					Ops.350
	Maks. takım ağırlığı		kg	7					Ops.18
Hız	İlerleme hızı aralığı (Kesme)		m/dak	10					10
	Hızlı ilerleme hızı (X/Y/Z ekseni)		m/dak	20/20/16		16/16/12			16/16/12
Hassasiyet	Konumlandırma hassasiyeti		mm	0.015/0.012/0.012		0.02/0.015/0.012			0.015/0.012/0.012
	Tekrarlanabilirlik		mm	0.008/0.008/0.008		0.012/0.008/0.008			0.008/0.008/0.008
Diğerleri	Z ekseni karşı ağırlığı		/	Azot dengesi					Azot dengesi
	CNC sistemi		/	FANUC 0i-MF PLUS (Ops. Mitsubishi M80, Siemens 828D)					Mitsubishi M80
	Hava beslemesi	Flow	L/dak	280（ANR）					280（ANR）
		Basınç	MPa	0.5~0.8					0.5~0.8
	Toplam elektrik kapasitesi		kVA	40					40
	Soğutma sıvısı tank kapasitesi		L	400					400
	Makine boyutu	Uzunluk	mm	5000	5100	6300	7800	7800	5100
		Genişlik	mm	4700	4900			5400	4800
		Yükseklik	mm	4400	4550			4550	4550
	Makine Muhafazası		-	Tam çevre sac kaplama					Tam çevre sac kaplama
