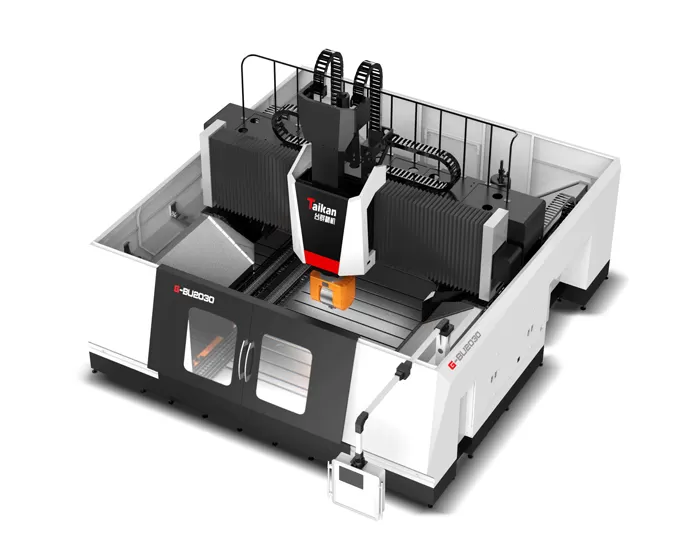

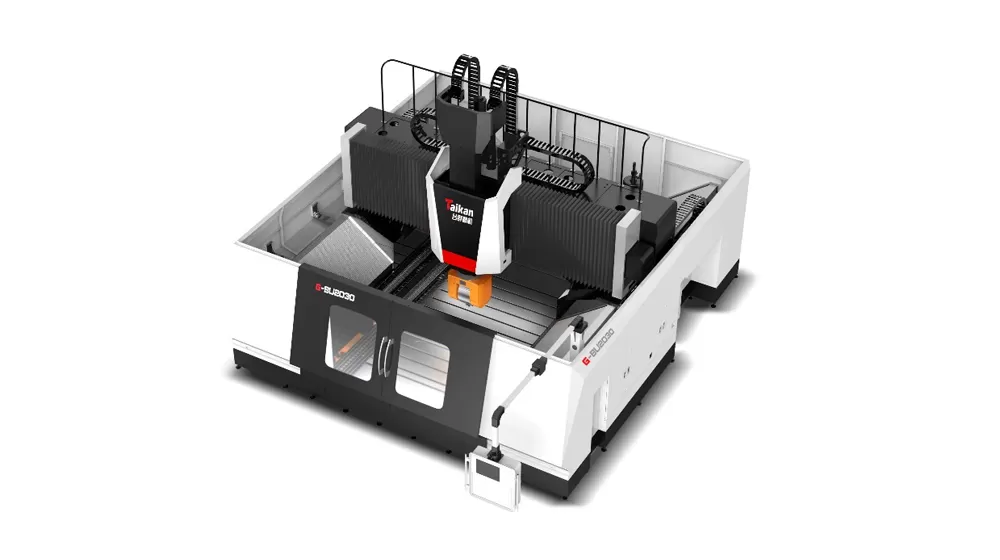

Name: HG-BU2030 5 Eksenli Portal İşleme Merkezi
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

G-BU2030 5 eksenli portal işleme merkezinin karakteristiği

Makine yapısı

Makine sabit bir çalışma masası ile bir havai portal çerçeve yapısına sahiptir.
Ana bileşenler yüksek mukavemetli dökme demirden yapılmıştır.

Kılavuz yolu

Tüm XYZ eksenleri ağır hizmet tipi lineer kılavuzlarla donatılmıştır,
Y ekseni çapraz kiriş kızakları, yük kapasitesini artırmak için geniş bir kılavuz açıklığı ile kademeli bir düzenleme kullanır.
Z ekseni eyer kızakları, Z ekseni kızaklarını desteklemek için 12 lineer blokla 90 ° 'de monte edilen 4 kılavuz yoluna sahiptir ve güçlü mil sertliği ve iyi yüksek hızlı performans sağlar.

Ballscrews

XY eksenleri büyük bir kurşun vidalı tahrik yapısı kullanır.

Z ekseni doğrudan motor-vidalı sürücü kullanır.

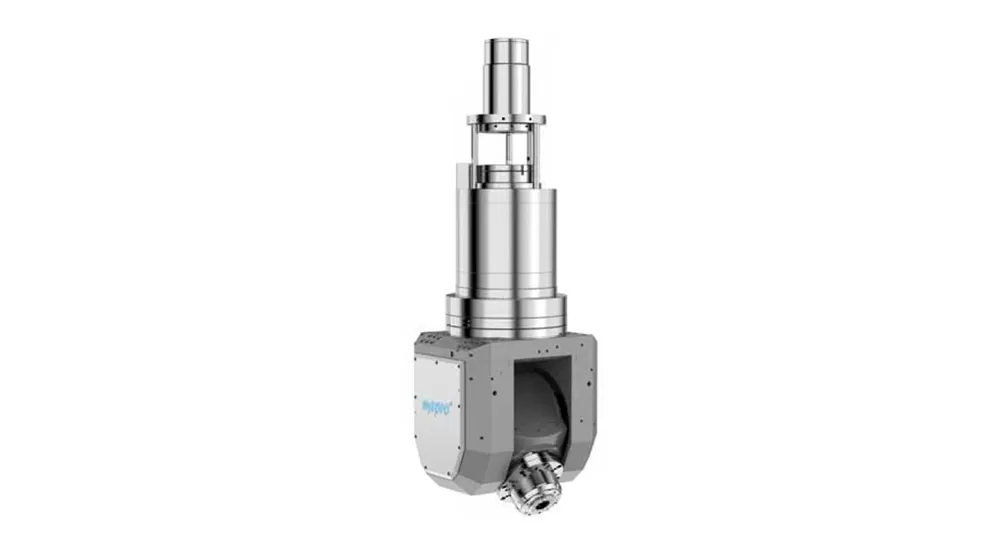

Mil ünitesi

Mil ünitesi, karmaşık yüzeylerin 5 eksenli bağlantılı işlenmesini sağlayabilen bir t7ke i. T70.5 5 eksenli bağlantılı a/C çift döner freze kafası kullanır.
Yüksek hassasiyetli kodlayıcılar ve hidrolik sıkma sistemi ile, a ve C eksenleri çalışma aralıklarında herhangi bir açıda sabitlenebilir (C ekseni ± 360 °, bir eksen ± 110 °).
Yüksek hassasiyetli, hızlı ve sürekli kesim yeteneğine sahip standart 18000rpm motorlu mil.
Bağımsız hidrolik pompa istasyonu, güvenli ve güvenilir takım kelepçesi sağlar.
Motorlu ve A/C eksen sürücüleri bir sıcaklık kontrol soğutma sistemi ile donatılmıştır.

G-BU2030 5 eksenli portal işleme merkezi uygulaması

Öncelikle karmaşık parçaların, alüminyumun ve alaşımlarının yanı sıra makineye zor malzemelerin işlenmesi için kullanılır. Karmaşık mekansal yüzeylerin yüksek hassasiyetli ve yüksek verimli işlenmesi yeteneğine sahiptir.

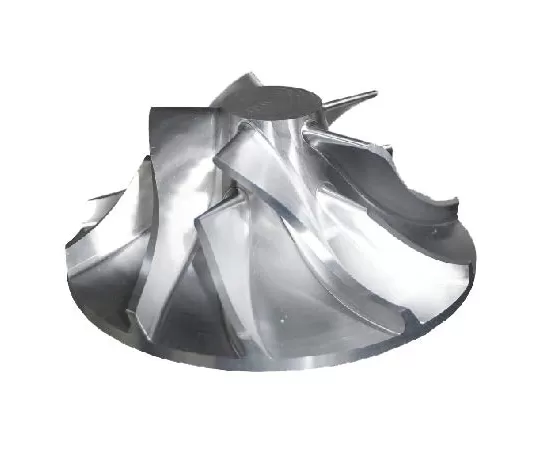

Iş parçası örneği 1

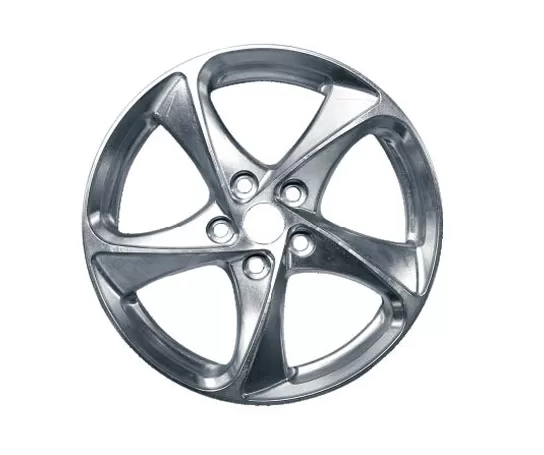

Iş parçası örneği 2

Iş parçası örneği 3

HG-BU2030 5 Eksenli Portal İşleme Merkezi Özellikleri

Item				Unit	HG-BU2030
Hareket	Tabla hareketi (X ekseni)			mm	3200
	Kızak hareketi (Y ekseni)			mm	2200
	Ram hareketi (Z ekseni)			mm	1000
	Mil burnu ile tabla arasındaki mesafe			mm	100～1100
	Etkin portal genişliği			mm	3200
Tabla	Tabla boyutu			mm	2000*3000
	Maks. yük			kg/m²	5000
	T-kanal			mm	28
İş mili	İş mili gücü			KW	30
	Maks. hız			dev/dk	18000
	Tork çıkışı			Nm	72/85
	Ram kesiti			mm	420×420
	İş mili konikliği				HSK-A63
Hız	İlerleme hızı aralığı (Kesme)			mm/dk	20/20/20
	Hızlı hareket hızı (X/Y/Z ekseni)			mm/dk	24000/24000/24000
Doğruluk	Konumlandırma doğruluğu	Cetvelli		mm	0.020/0.015/0.01
		Cetvelsiz		mm	0.03/0.025/0.02
	Tekrarlanabilirlik	Cetvelli		mm	0.013/0.011/0.009
		Cetvelsiz		mm	0.018/0. 015/0.012
Diğer	Z ekseni denge ağırlığı				Hidrolik + azot dengesi

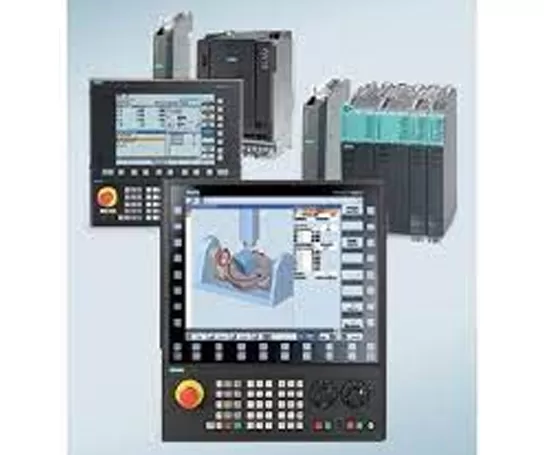

	CNC sistemi				SIEMENS ONE
	Hava beslemesi		Flow	L/dk	500
			Basınç	MPa	0.45~0.8
	Soğutma sıvısı tank kapasitesi			L	140
	Makine boyutu (U×G×Y)			mm	8500×6600×5200
	Makine ağırlığı (yaklaşık)			kg	35000

Bu sayfadaki bilgiler yalnızca referans amaçlıdır. Ürün yükseltmeleri veya iyileştirmeleri nedeniyle teknik özellikler ve ayrıntılar değişebilir. Daha fazla bilgi için lütfen bize ulaşın.
