Taikan Akıllı Robot Bileşenleri için Hassas CNC İşleme Çözümleri

Rakamlar yalan söylemez. 2026 Pekin İnsansı Robot Yarı Maratonu'nda, yerli olarak geliştirilen “Lightning” robotu bitiş çizgisini 50 dakika 26 saniyede geçti — geçen yılki alanın hızını neredeyse ikiye katladı. Yarışan makinelerin yaklaşık yüzde kırkı, açıkça insana benzeyen yürüyüşler sergiledi. Bu hız, akıcılık ve dayanıklılık yalnızca yazılımdan gelmez. Metalden dövülür — iki ayaklı bir adımı mümkün kılan her eklem gövdesini, her harmonik tahrik bileşenini, her minyatür dişliyi kesen, frezeleyen ve işleyen takım tezgahları tarafından şekillendirilir.

At Taikan Machinebuna ne denir biliyoruz: biz akıllı robotik endüstrisinin iskelet inşacılarıyız. Ve bu zorluğa özel olarak tasarlanmış bir işleme ekosistemi inşa ettik.

Kimsenin Göz Ardı Edemeyeceği Fırsat

İnsansı robotik, AR-GE merakından endüstriyel ölçekli hırsa eşiği aştı. Sektör analistleri 2026'yı potansiyel bir dönüm noktası yılı olarak işaret ediyor — on binlerce birimden potansiyel olarak yüz binlerce birime sıçrama. Üretim bu şekilde ölçeklendiğinde, tedarik zincirinin sadece “daha fazla makineye” ihtiyacı yok. Temelde farklı makinelere ihtiyacı var: daha hızlı, daha akıllı ve amansızca hassas.

Gerçek şu: yüksek performanslı bir insansı robotun donanım maliyetinin yarısından fazlası, motor torkunu insan benzeri harekete dönüştüren döner ve doğrusal modüllerdeki aktüatör eklemlerinde bulunur. Diğer yüzde on ila on yedisi ise hünerli el düzeneklerindedir. Bu bileşenlerin her biri mikron seviyesinde doğruluk gerektirir. Bir bilek eklemindeki birkaç mikronluk sapma, tüm kinematik zincir boyunca yayılır ve uç efektör konumlandırma hatalarına, dengesiz yatak yüklerine, hızlanmış aşınmaya ve basitçe performans gösteremeyen bir robota yol açar.

Bunlar geleneksel prizmatik parçalar değil. Karmaşık uzaysal konturlardan, açılı deliklerden, derin ince cidarlı ceplerden ve direnen malzemelerden — 7075 alüminyum, titanyum alaşımları ve yüksek mukavemetli özel çeliklerden bahsediyoruz. Bunları ölçekli olarak kârlı bir şekilde işlemek, yetenekli bir makineden fazlasını gerektirir. Tutarlı, savaş testinden geçmiş bir sistem talep eder.

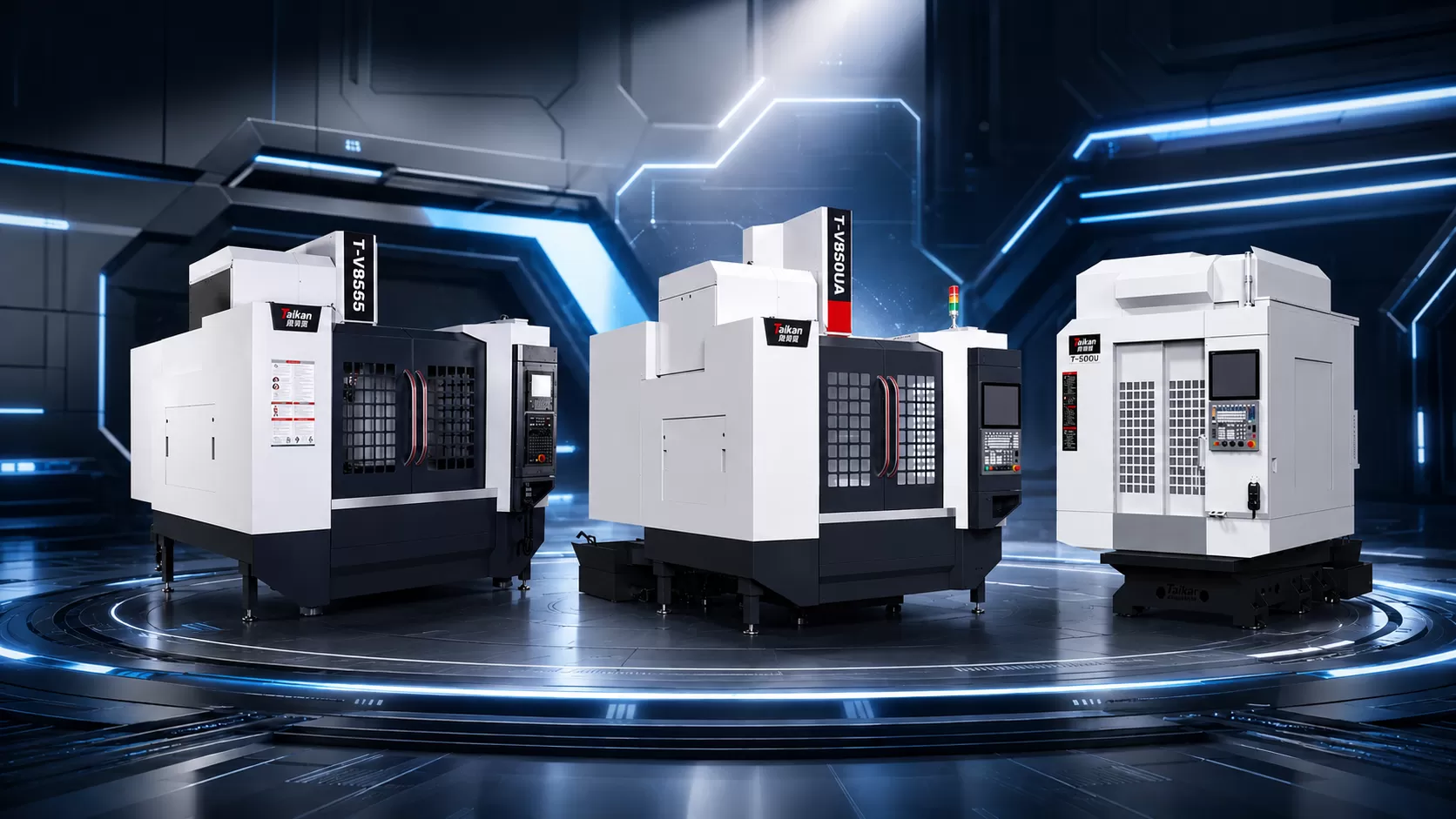

Üç Makine Platformu, Tek Felsefe

Tek bir makine mimarisini her şeyi yapmaya zorlamaya inanmıyoruz. Bu şekilde vasat çevrim süreleri, taviz verilmiş yüzey kaliteleri ve marjlarınızı aşındıran hurda oranlarıyla sonuçlanırsınız. Bunun yerine Taikan, katmanlı, uygulamaya özel bir makine portföyü oluşturdu. Üç seri. Her biri, belirli bir robot bileşeni kategorisi için optimize edildi.

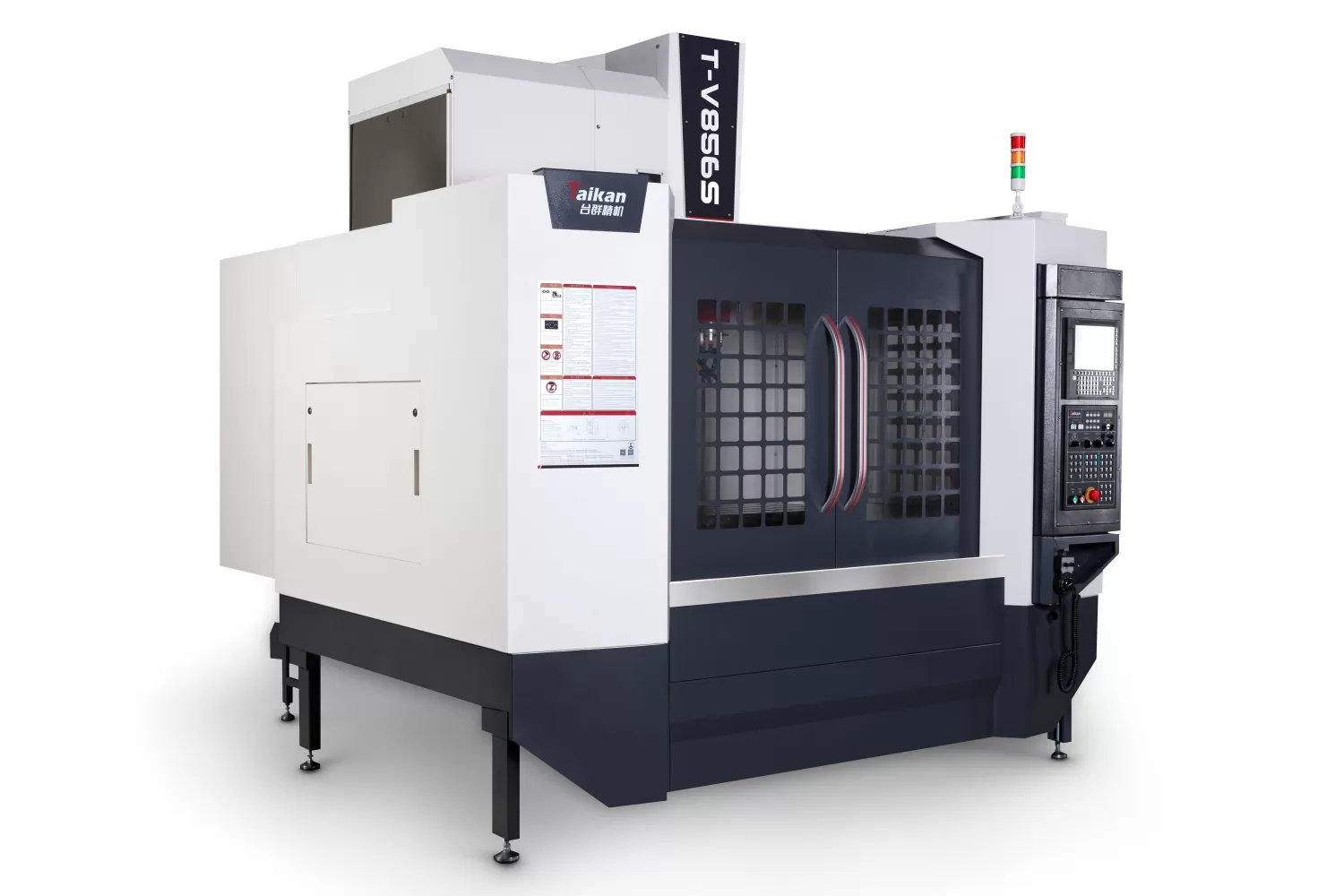

1) Genel Yapısal Bileşenler — T-V856S Dikey İşleme Merkezi

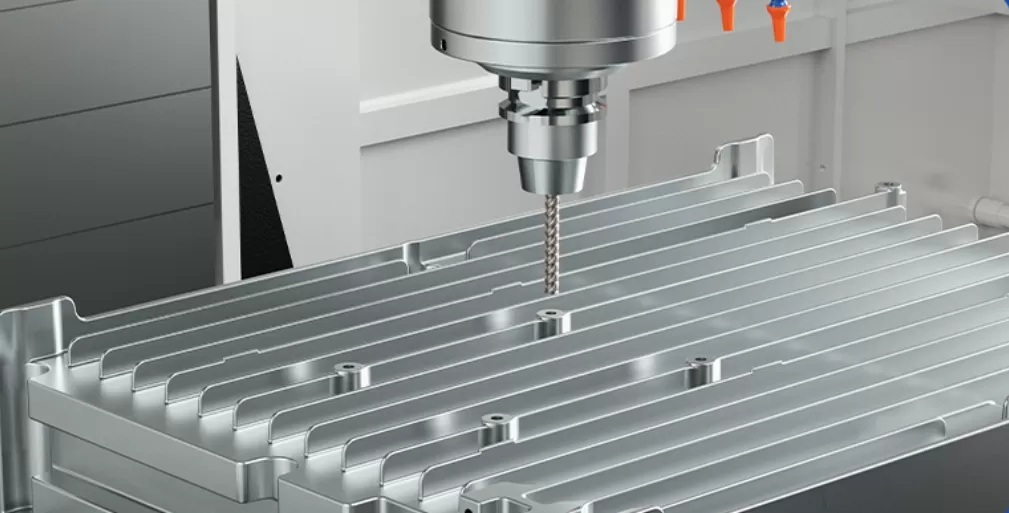

Robot gövde şasileri, motor gövdeleri, destek braketleri ve orta karmaşıklıktaki yapısal parçalar için,T-V856Süretim hatlarının çalışmasını sağlayan yük beygiridir. Bu, dikey işleme merkezi serisinde yakın zamanda kurulu tabanı 50.000 birimi aşan beşinci nesil platformumuzdur — ki bu sayı, güvenebileceğiniz güvenilirliği anlatıyor.

Makine, yüksek verimli içten soğutma sistemiyle eşleştirilmiş, 12.000 dev/dak'da dönen BT40 yüksek hızlı doğrudan tahrikli bir iş mili etrafında inşa edilmiştir. Eğer 6061 veya 7075 alüminyumu hacimli olarak işlediyseniz, düşmanı bilirsiniz: birikmiş kenar. Soğutma stratejimiz, bu sorunu başlamadan ortadan kaldırır ve binlerce çevrim boyunca yüzey kalitesini korur.

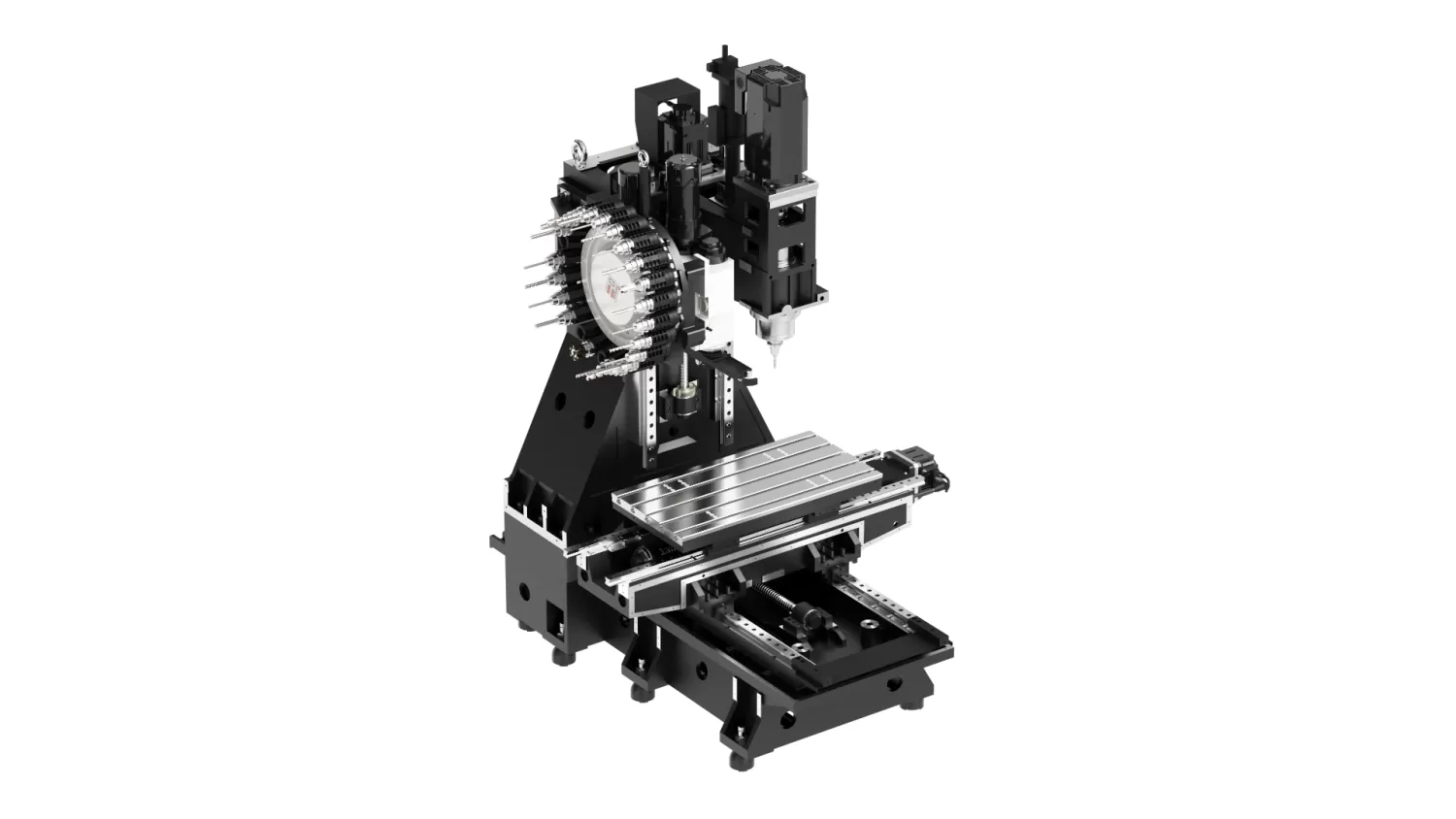

Hareket sistemi asıl hikayeyi anlatır. C3 sınıfı hassas bilyalı vidalar. Makaralı tip doğrusal kılavuz yolları. ±0,008 mm konumlandırma doğruluğu. ±0,005 mm tekrarlanabilirlik. Bunlar pazarlama rakamları değil — hepsinin uyduğu bir gövde partisi ile yarısının yeniden işlenmesi gereken bir parti arasındaki farktır. 7075 yapısal braketler veya titanyum montaj plakaları işlerken, T-V856S üretim yöneticilerinin gerçekten önemsediği hız, rijitlik ve maliyet etkinliğinin nadir birleşimini sunar.

2) Karmaşık Konturlu Bileşenler — T-V320UA 5 Eksenli İşleme Merkezi

Şimdi çoğu atölyenin terlemeye başladığı bölgeye giriyoruz. Robot eklem gövdeleri, gövde geçiş braketleri, aktüatör muhafazaları — bu parçalar birleşik eğrilere, açılı arayüzlere ve her özellikle katlanan tolerans yığınlarına sahiptir. Bunları basitçe birile bağlayamazsınız. Üç, dört, beş bağlama gerekir ve her yeniden bağlama olayı konumlandırma hatası getirir.3 eksenli CNC makinesi

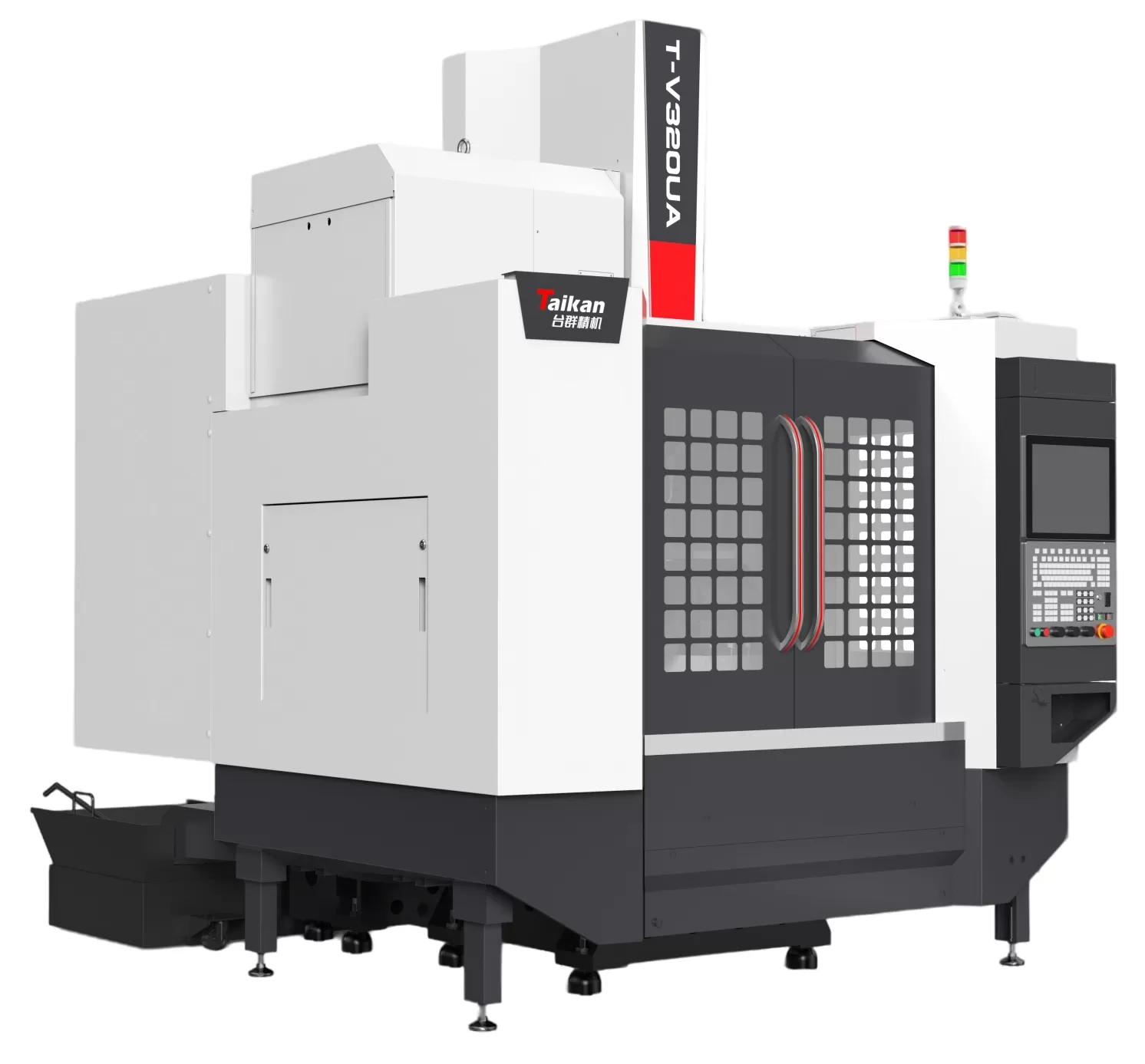

The T-V320UAbeş eksenli işleme merkezibunu zarif bir şekilde çözer. Tek bağlama, beş yüze erişim. Tüm kritik geometrik ilişkiler — yatak delikleri arasındaki eşmerkezlilik, montaj yüzeylerinin dikliği, bağlantı elemanı desenlerinin gerçek konumu — tek bir bağlamada, tek bir referans yapısına referansla işlenir. Sonuç, muayene edilerek elde edilen doğruluk değil, doğal doğruluktur.

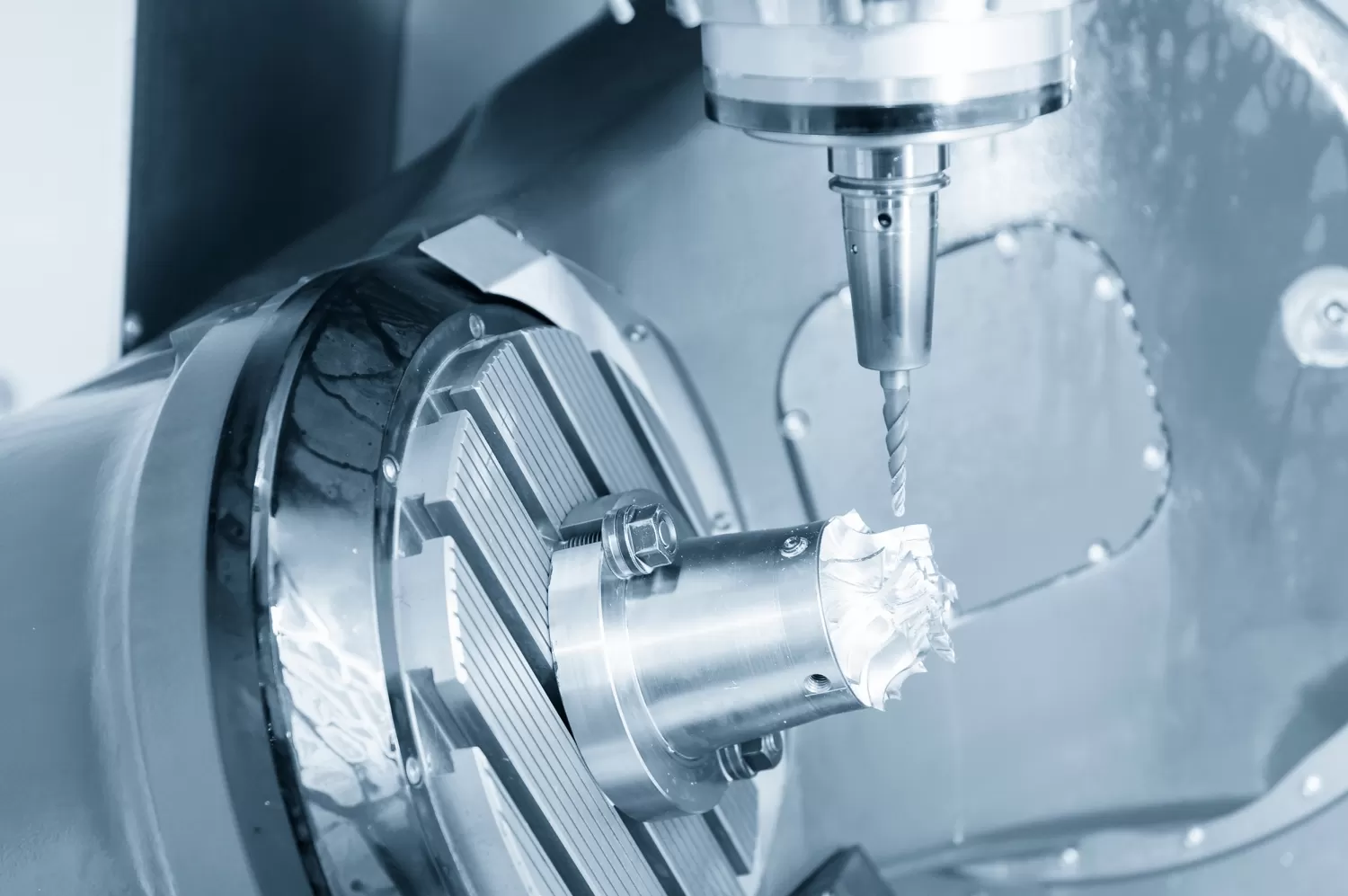

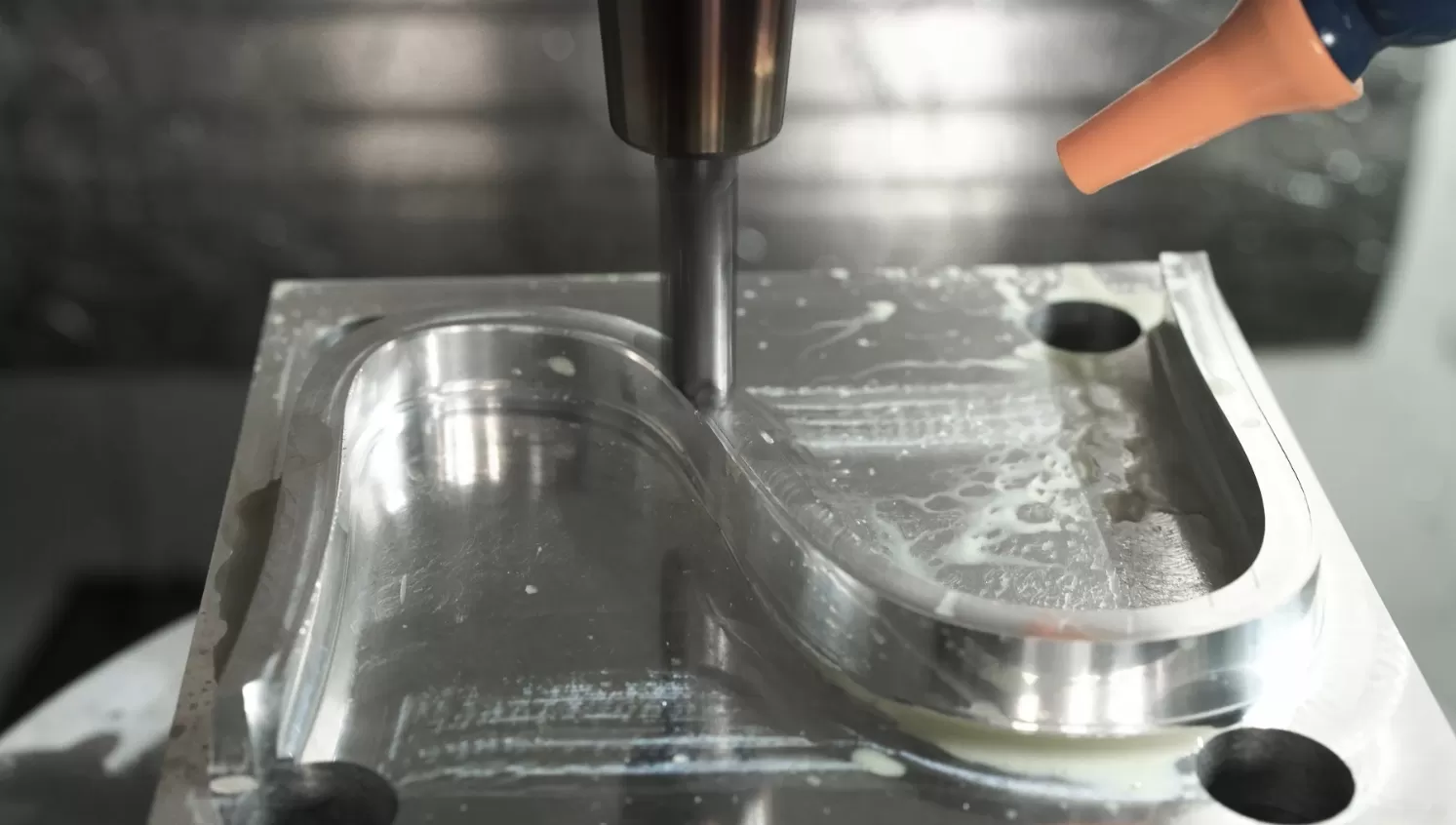

Beş eksenli eşzamanlı konturlama, karmaşık serbest biçimli yüzeyler boyunca pürüzsüz, sürekli takım yolları sunar. Bekleme izleri yok. Karışım çizgileri yok. Elle bitirme yok. Yüzey kalitesinin doğrudan conta performansını ve yorulma ömrünü etkilediği robot eklem gövdeleri için bu önemlidir. Makine, tüm portföyümüzde geçerli olan aynı termal kararlılık tasarım prensipleri üzerine inşa edilmiştir, çünkü bir vardiya boyunca makineniz on mikron büyürse mikron seviyesindeki hassasiyetin hiçbir anlamı olmadığını biliyoruz.

3) Mikro Hassas Bileşenler — T-500U Yüksek Hızlı 5 Eksenli Delme ve Kılavuz Çekme Merkezi

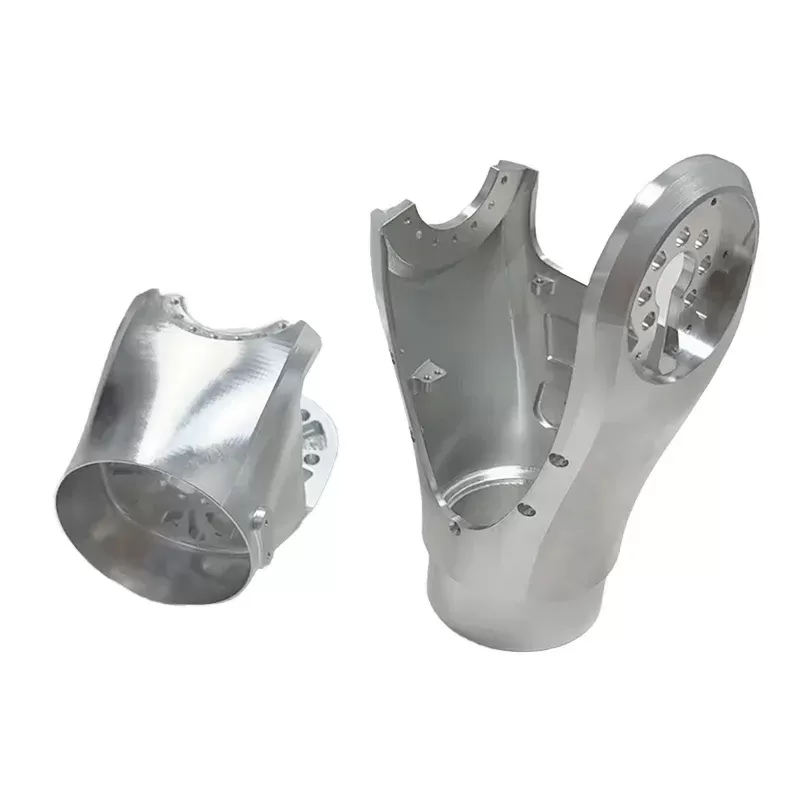

Hünerli eller, robotiğin gerçekten zorlaştığı yerdir. Sensör braketleri. Mikro düz dişli çarklar. Eklem yatak yuvaları. Avucunuza sığan ancak tek haneli mikronlarla ölçülen tolerans belirtimleri taşıyan minyatür transmisyon bileşenleri. Bunlar, genel amaçlı bir makinede kaba işlenip taşlama ile tama getirilebilecek parçalar değildir. Mikro ölçekli, yüksek hızlı malzeme kaldırma için özel olarak üretilmiş bir platform talep ederler.

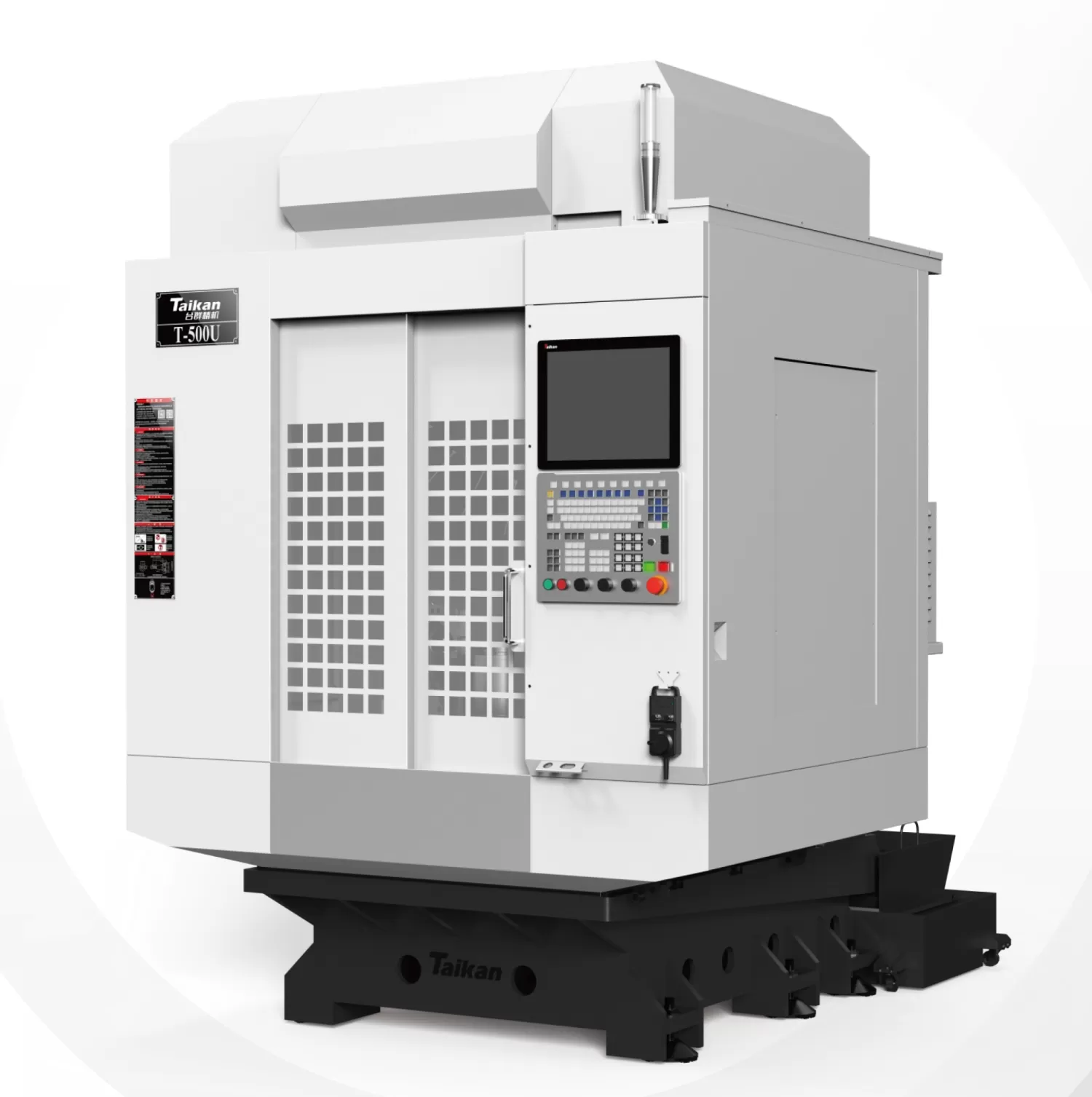

The T-500UCNC dikey işleme merkezi bu talebe cevap verir. 24.000 dev/dak iş mili. İnce cidarlı, çok özellikli iş parçalarında milimetre altı parmak frezeler ve matkaplar kullanırken ihtiyacınız olan türden dönüş hızı budur. Bu iş mili hızlarında, kesme kuvvetleri önemli ölçüde düşer, bu da ince cidarlı özelliklerin kararlı kalması, tırlamanın bastırılması ve yüzey bütünlüğünün korunması anlamına gelir.

Makinenin kompakt yapısal tasarımı, mikro işlemenin gerektirdiği hareket çevikliğini sağlar. Hızlı ilerleme, çabuk takım değişimleri ve duyarlı beş eksenli konumlandırma, sizin makineyi beklemediğiniz — makinenin sizi beklediği anlamına gelir. Açılı delikler, düzensiz cepler, geleneksel yöntemlerle bağlaması imkansız olacak küçük karmaşık özellikler — T-500U, bu sınıftaki işler için özel olarak tasarlanmış bir makineden gelen güvenle bunları halleder.

Süreç: Ham Stoktan Sertifikalı Parçaya Altı Adım

Harika bir makine gereklidir ancak yeterli değildir. Disiplinli bir süreç olmadan, en iyi ekipman bile düşük performans gösterir. İşte ham malzemeyi kalifiye robot bileşenlerine dönüştüren Taikan işleme iş akışı:

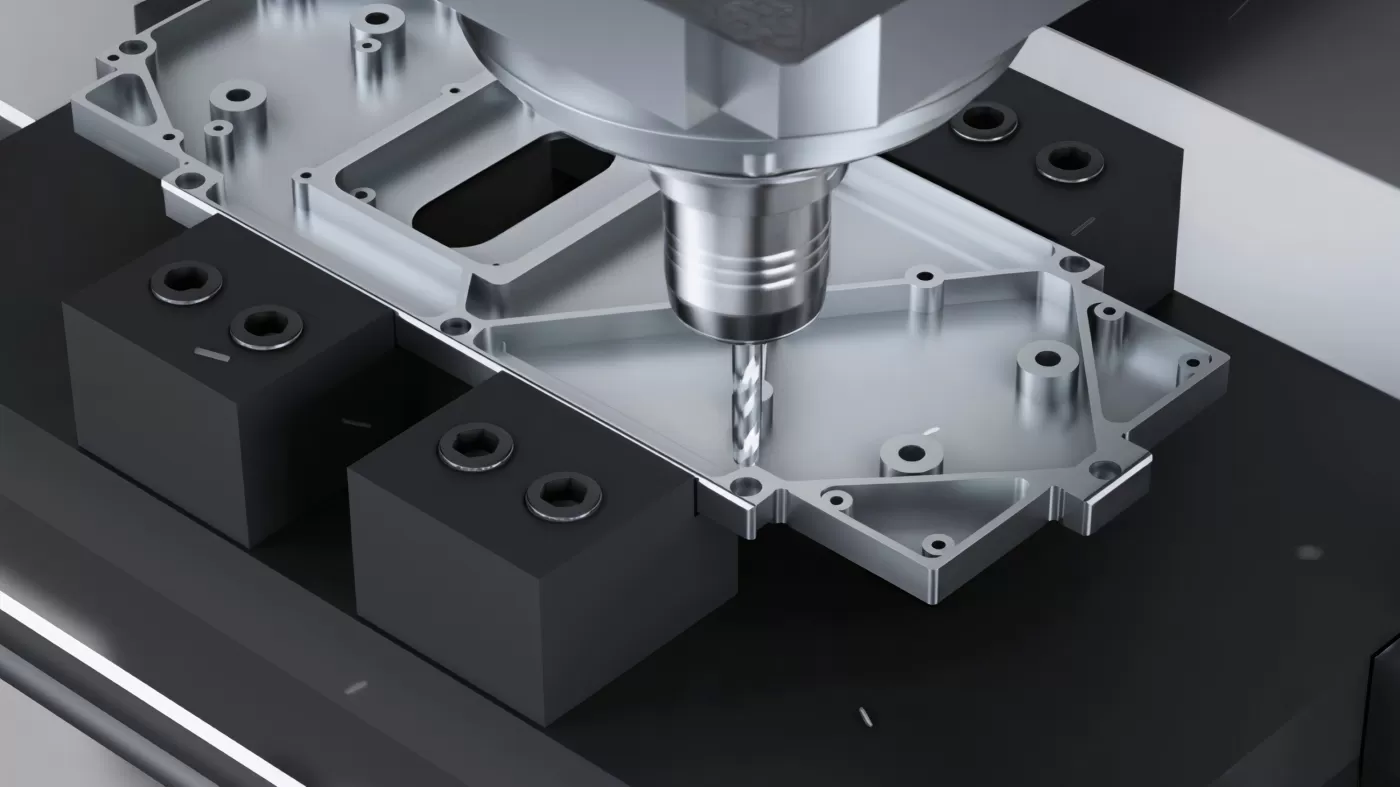

Adım 1 — Kütük Şartlandırma.Her alüminyum kütük, iş miline değmeden önce gerilim giderme yaşlandırmasından geçer. Ham stokta hapsolmuş iç gerilimler, hassasiyetin sessiz katilidir — bir parçayı spesifikasyonlara göre işlersiniz, bağlamayı açarsınız ve planlamadığınız bir şekle sıçramasını izlersiniz. Bu değişkeni önceki aşamada ortadan kaldırıyoruz. Bağlama stratejisi, süreç planlamasıyla eşzamanlı olarak, üretim hacimleri boyunca kararlı ve tekrarlanabilir bağlama sağlayan amaca özel iş tutucular kullanılarak tasarlanır.

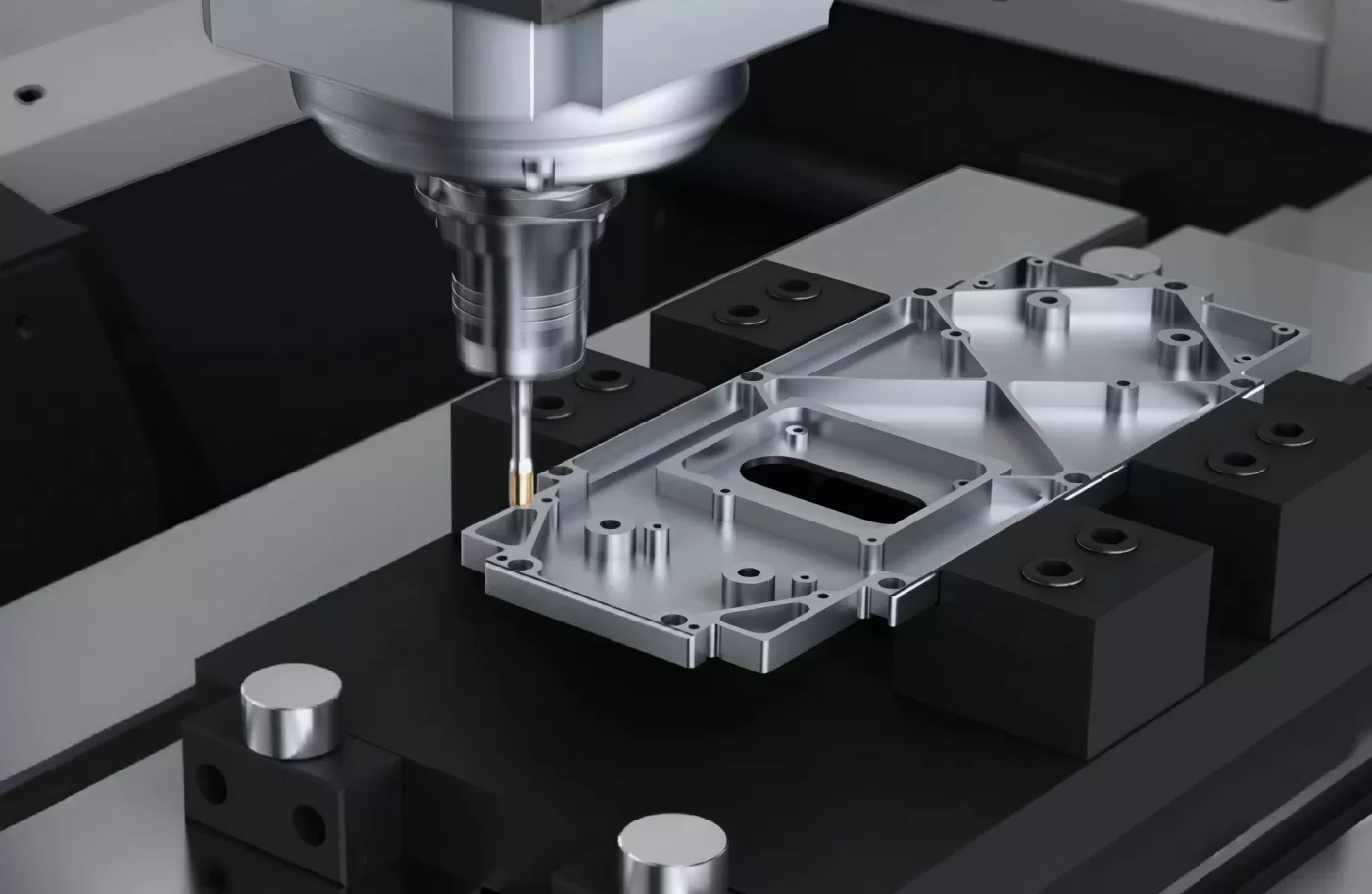

Adım 2 — Kaba İşleme: Agresif Stok Kaldırma.Büyük çaplı takımlar. Yüksek malzeme kaldırma oranları. Malzemenin büyük kısmını hızla alır, tüm kritik yüzeylerde 0,2 ila 0,3 mm'lik üniform bir işleme payı bırakırız. Talaş yönetimi sonradan düşünülmüş bir şey değildir — yüksek hacimli soğutma sıvısı akışı ve güçlü talaş tahliyesi, kesme bölgesini açık tutarak hem takım ömrünü hem de boyutsal kararlılığı korur.

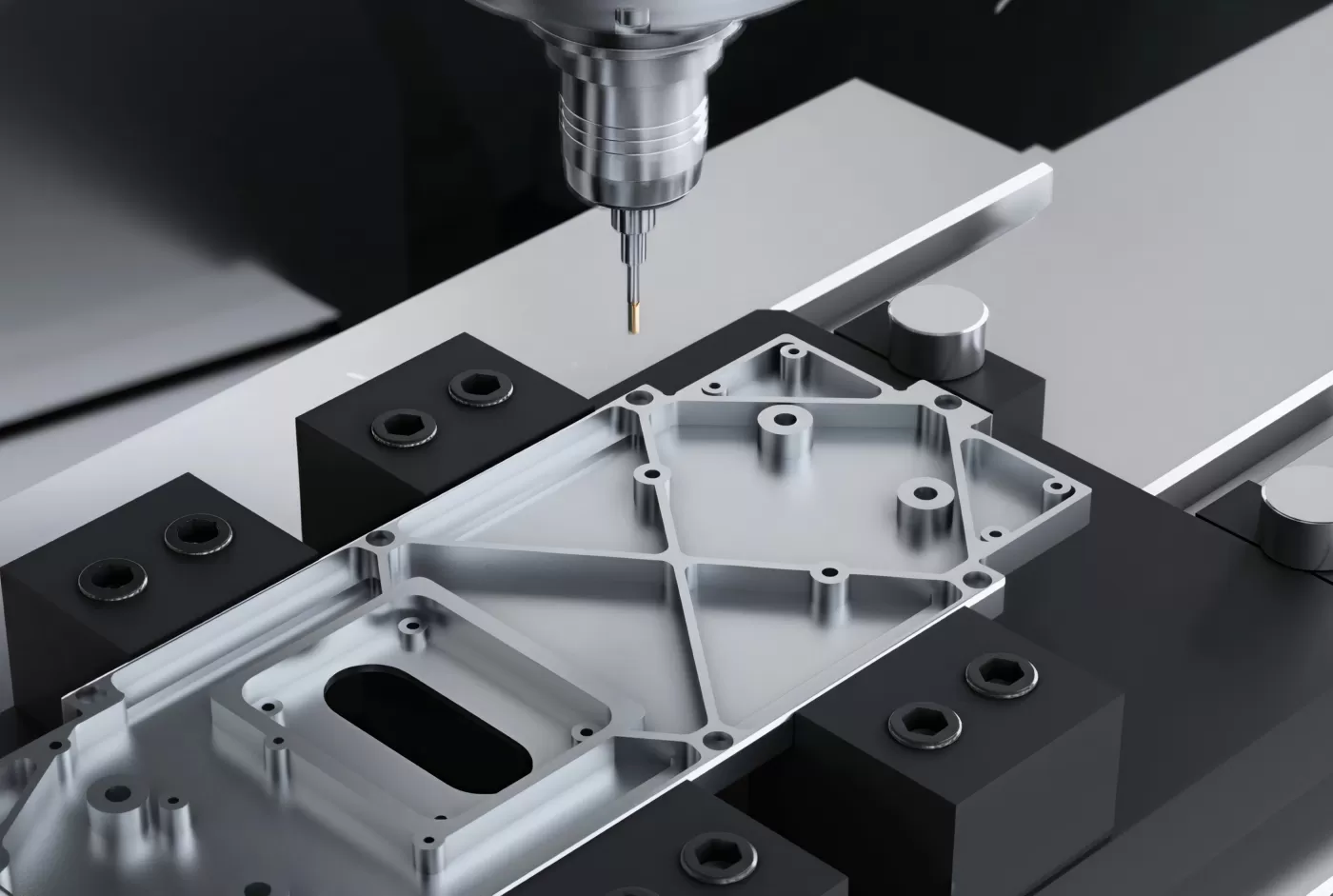

Adım 3 — Yarı Bitirme: Geometri Şekilleniyor.Burası konturların tanımlandığı yerdir. Karmaşık özelliklerde, yüzeyleri profillemek ve özellik ilişkilerini kurmak için beş eksenli eşzamanlı takım yollarından yararlanır ve kalan stoğu 0,05–0,1 mm'ye düşürürüz. Amaç yalnızca stok azaltmak değil — konumsal doğruluktur. Bu aşamada her özelliğin doğru konumlandırılması, bitirme pasosunun geometri hatalarıyla uğraşmadan tamamen tolerans ve yüzey kalitesini sağlamaya odaklanabileceği anlamına gelir.

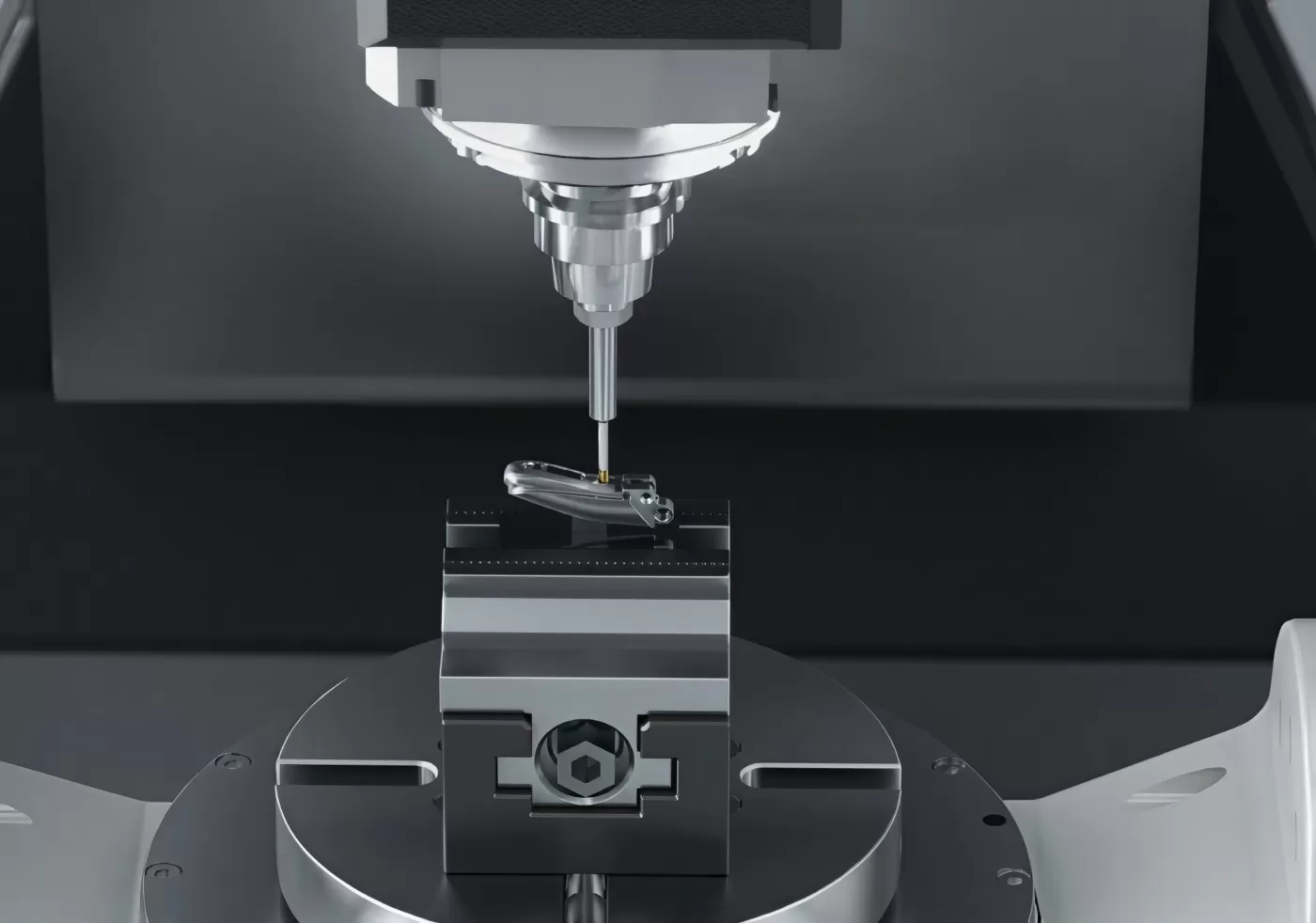

Adım 4 — Bitirme: Mikron Seviyesinde Uygulama.Burada makinenin termal kararlılık tasarımı kendini gösterir. Termal kaynaklı boyutsal sapmayı bastırarak, bir üretim çalışmasında ilk parçadan sonuncuya kadar tutarlı kesme koşullarını sürdürürüz. Boyutsal tolerans, profil doğruluğu ve yüzey pürüzlülüğü bu adımda bir araya gelir. Dram yok. Sürpriz yok. Sadece tekrarlanabilir hassasiyet.

Adım 5 — Muayene: Önemli Olanı Doğrulamak.Her kritik boyut ve geometrik tolerans, bir CMM'de (koordinat ölçme makinesi) doğrulanır. Örnekleme yapmayız. Tahmin etmeyiz. Bir belirtme, robotun işlevi için önemliyse ölçülür.

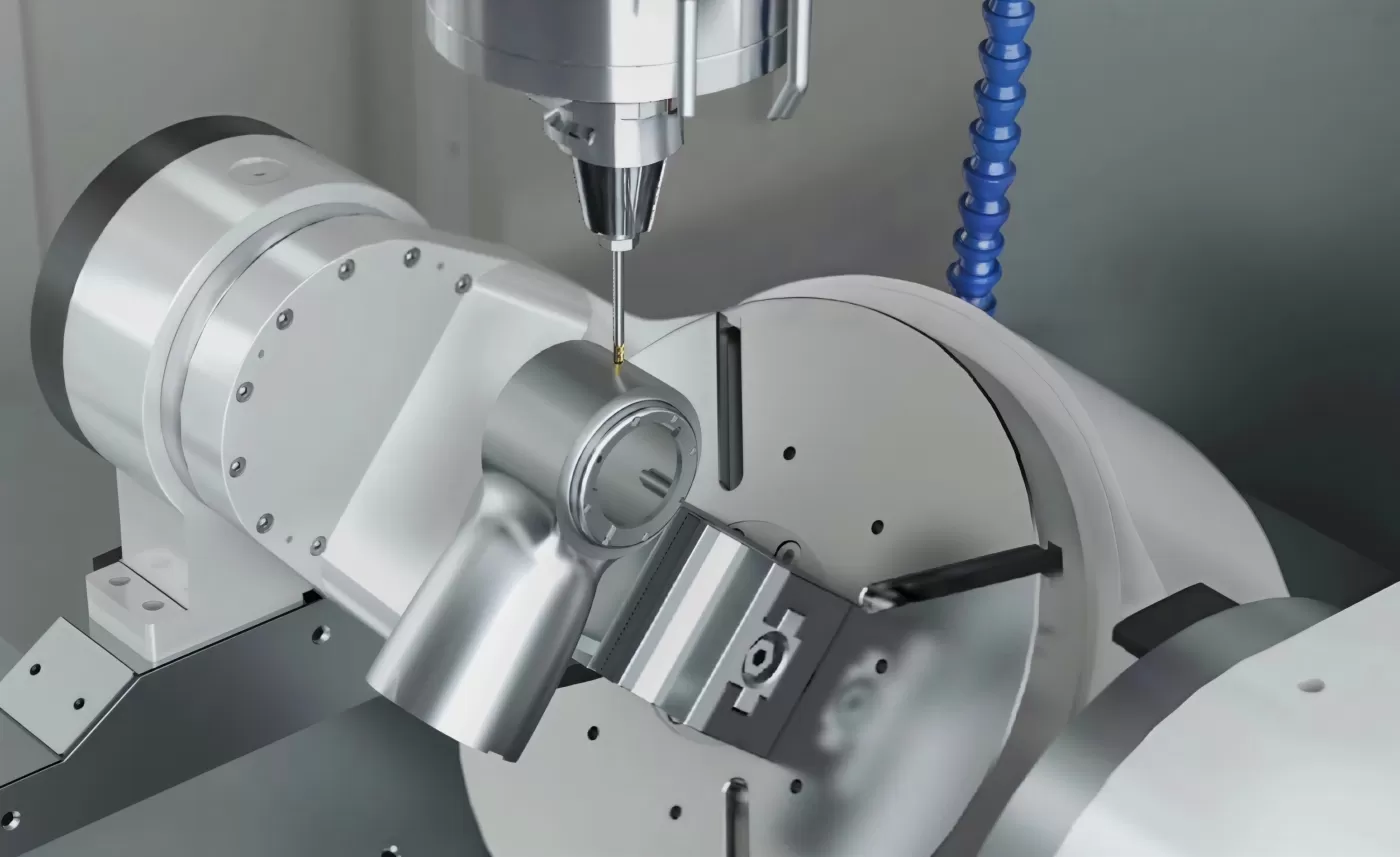

Adım 6 — Yüzey Bitirme.Hassas eşlenik bileşenler — yatak yuvaları, conta yüzeyleri, kayar arayüzler — uyumu iyileştirmek ve hizmet ömrünü uzatmak için işleme sonrası yüzey işlemi görür. Bu kozmetik değildir. Dinamik, döngüsel yüklü uygulamalarda montaj bütünlüğü ve uzun vadeli güvenilirlikle ilgilidir.

Daha Büyük Resim

Akıllı robotik endüstrisi büyüleyici bir an yaşıyor. Algoritmalar olgunlaşıyor. Sensör teknolojisi ilerliyor. İş senaryoları gerçek hale geliyor. Ancak bunların hiçbiri fiziksel donanım olmadan çalışmaz — yük altında düzgün dönen eklem, milyonlarca çevrim boyunca rijit kalan yapısal şasi, nesneleri insan benzeri incelikle manipüle eden hünerli el.

Bu bileşenlerin her birinin arkasında bir takım tezgahı vardır. Ve her büyük takım tezgahının arkasında, sadece nasıl inşa edileceğini değil, nasıl uygulanacağını da anlayan bir şirket olmalıdır.

Taikan Machine'de, yaptığımız tam olarak budur. Robotları inşa eden makineleri inşa ediyoruz. Ve bir sonraki programınız için bunun ne anlama geldiğini tartışma fırsatını memnuniyetle karşılarız.

Neden Taikan Machine

Biz, yirmi yılı aşkın mühendislik mirası, 3.000'den fazla çalışanı ve EMO Hannover'dan TECMA Mexico City'ye, METALEX Bangkok'a kadar sergileri kapsayan küresel bir ayak izine sahip, halka açık bir takım tezgahı üreticisiyiz (Borsa: 300036). Makinelerimiz, dünya genelinde havacılık, otomotiv, tıbbi cihazlar ve hassas mühendislik atölyelerinde üretim yapıyor.
