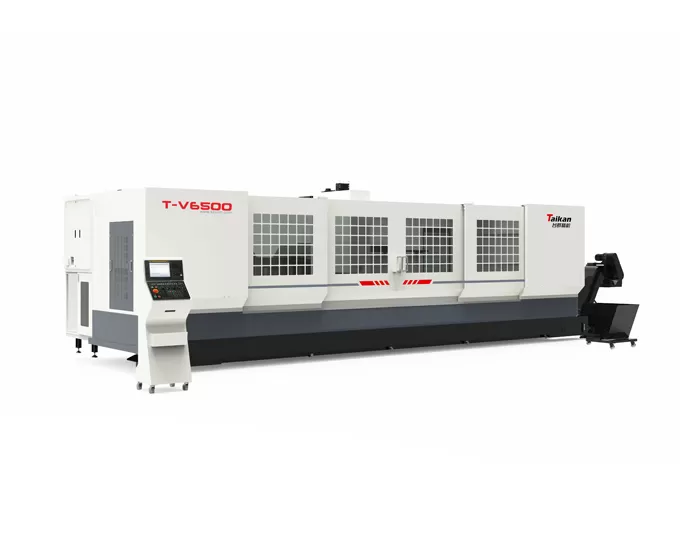

HT-V6500 Hareketli Kolon Profil İşleme Merkezi

Strok

Tabla stroku (X ekseni)

mm

6500

Kızak stroku (Y ekseni)

mm

550

İş mili kafası stroku (Z ekseni)

mm

550

İş mili burnundan tablaya mesafe

mm

150-700

Tabla

Tabla boyutu

mm

6500*550

Maks. yük

Kg

1000

T-kanal (adet-genişlik*aralık)

mm

5-18*100

İş mili

Motor gücü (nominal/kısa süreli)

kW

7.5/11

Motor torku (nominal/kısa süreli)

N.m

35.8/95.5

İş mili devri

rpm

20-12000

İş mili çapı

mm

Ф150

İş mili konikliği

/

BT40

Hız

Kesme ilerleme hızı aralığı

mm/dak

1-10000

X/Y/Z ekseni hızlı travers hızı

m/dak

50/28/28

Doğruluk

Konumlandırma doğruluğu (X/Y/Z)

mm

0.1/0.01/0.01

GB/T 18400.4

Tekrarlanabilirlik (X/Y/Z)

mm

0.06/0.008/0.008

(Tam strok)

Takım magazini

Takım magazini kapasitesi

T

24 (disk)

Maks. takım ağırlığı

kg

7

Maks. takım boyu

mm

250

Maks. takım çapı (dolu/yan boş)

mm

Ф75/Ф150

Diğer

CNC sistemi

/

Mitsubishi M80VB

Hava kaynağı

Flow

L/dak

≥280（ANR）

Hava basıncı

MPa

0.6-0.8

Ekipman kapasitesi

kVA

25

Soğutma sıvısı tankı kapasitesi

L

550

Makine boyutu

mm

11800*3200*2800

X*Y*Z eksenine karşılık gelir

Ağırlık (yaklaşık)

Kg

16000
