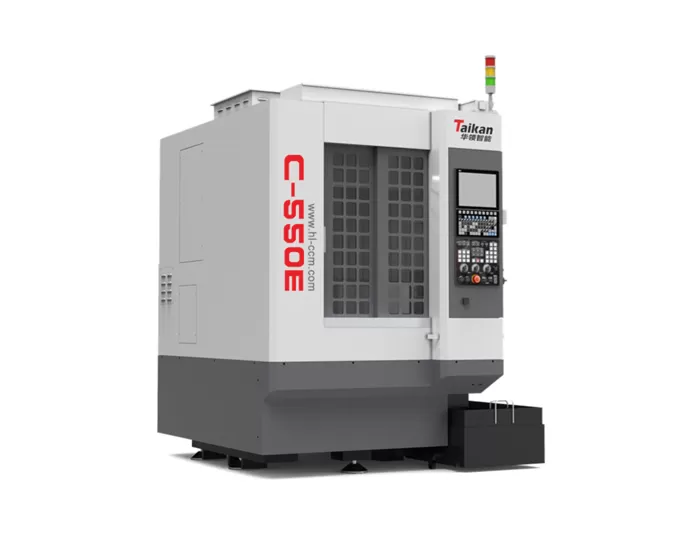

C-550E tek kafalı yüksek hızlı hassas gravür merkezi

Tezgah

Tablo boyutu (mm)

550*500

Tablodan mil burnuna mesafe (mm)

100 ~ 300

Maksimum yük taşıma ağırlığı (Kg)

150

Yolculuk

X yönlü seyahat (mm)

550

Y yönünde seyahat (mm)

450

Z seyahat (mm)

200

Mili

Mil gücü (K w)

6.0

Mil maksimum hız (rpm)

36 000

Mil çapı (mm)

Φ100

Mil aracı değişim yöntemi

Pnömatik takım değiştirici

Sap formu

HSK-E30

Besleme hızı

Maksimum kuru çalışma besleme hızı (m/dak)

30

Maksimum kesme besleme hızı (m/dak)

10

Takım tezgahı doğruluğu

Konumlandırma doğruluğu: X/Y/Z (mm)

0.005

Tekrarlanan konumlandırma doğruluğu: X/Y/Z (mm)

0.004

Takım dergisi

Takım dergisi kapasitesi

16T

Takım dergisi formu

Yarı şemsiye servo aracı dergisi

Güç kaynağı

Hava basıncı (Mpa)

≥ 0.6

Elektrik talebi (Kw)

11

Diğer parametreler

Boyutlar (ön ve arka *
Sol ve sağ * yukarı ve aşağı mm)

1890*1860*2200

Ağırlık (yaklaşık. Ağırlık: Kg)

2700

Ağ yapılandırmak için olsun
Iletim ve izleme fonksiyonları

Var

Araç ayarlayıcıyı yapılandırmak için

Var
