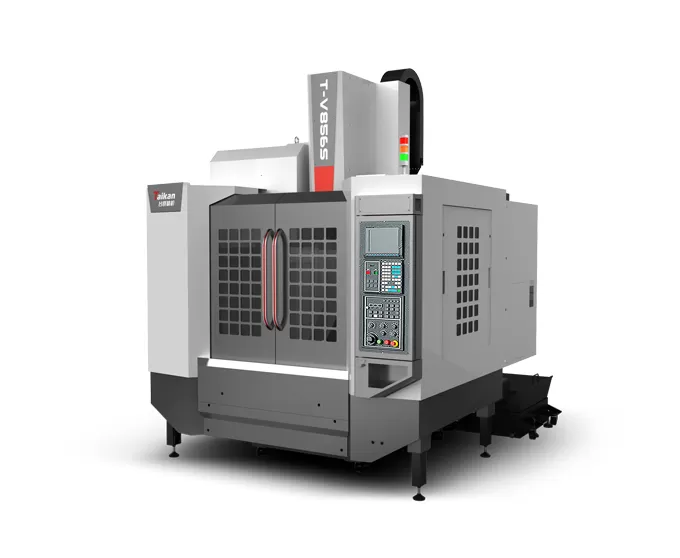

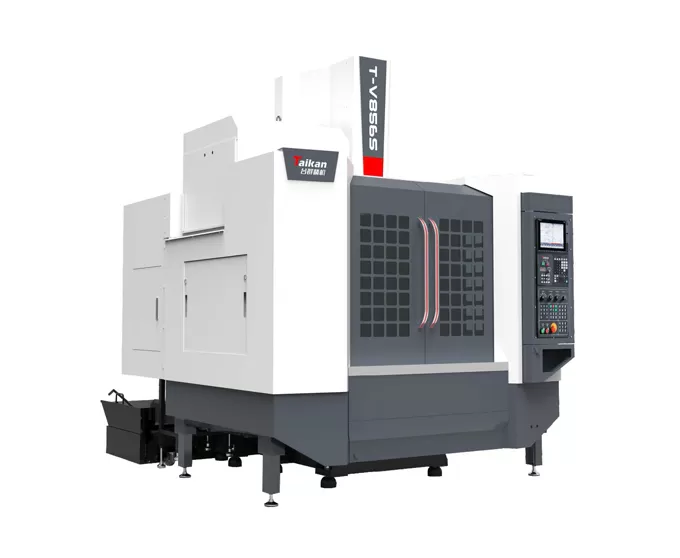

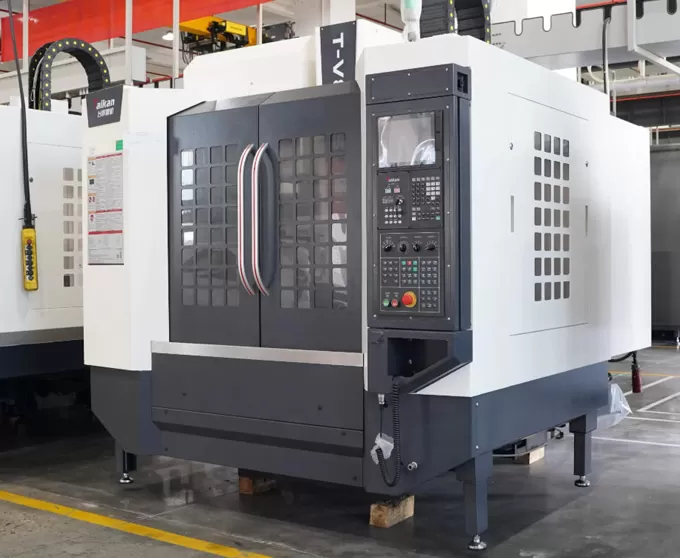

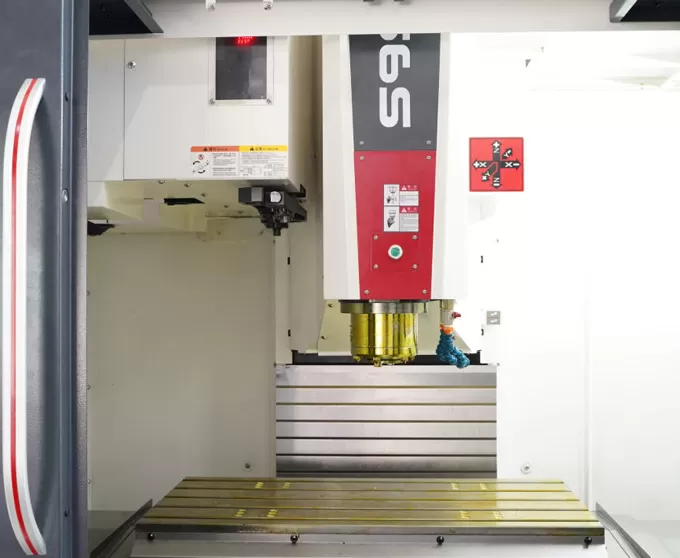

Name: T-V856S yüksek hızlı ve yüksek verimli dikey işleme merkezi
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

T-V856S yüksek hızlı ve yüksek verimli dikey işleme merkezinin özellikleri

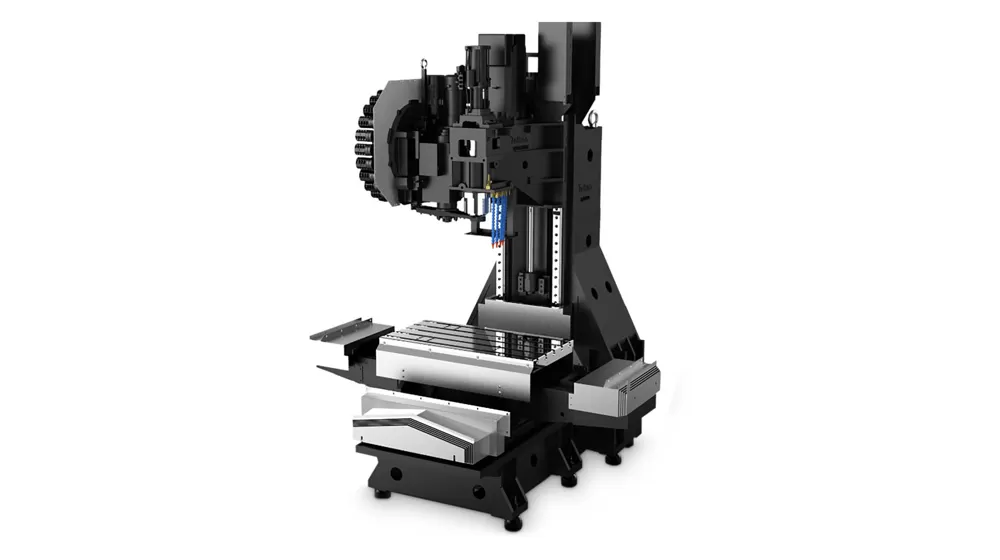

Makine yapısı

Sabit sütun, çapraz tip sürgülü masa: bu tasarım sağlam destek sağlar ve yüksek hızlı kesim için uygundur.

Büyük, kararlı taban, yüksek sertlik, geniş açıklıklı a-şekilli sütun: yüksek sertlik sağlayan titreşim ve deformation masyonu azaltır.

Yüksek kaliteli reçine kum kalıplama, yüksek mukavemetli dökme demir: makinenin sertliğini ve stabilitesini sağlar, deformation masyonu azaltır ve uzun vadeli hassasiyeti korur.

Kılavuzlar ve bilyalı vidalar

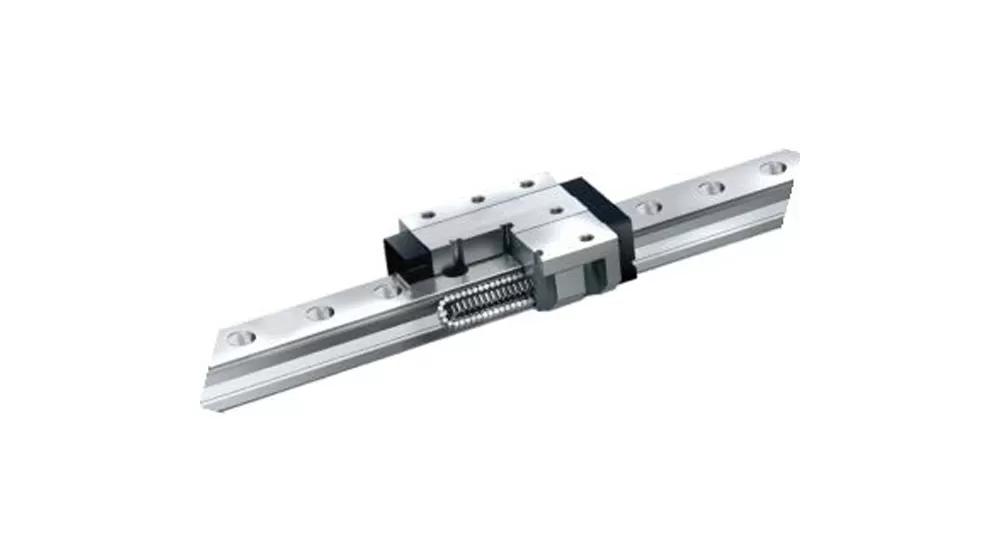

Makaralı lineer kılavuzlar: yüksek sertlik, düşük sürtünme ve düşük gürültü.

C3-class bilyalı vida, ön gerilim yapısı: termal genleşme etkilerini azaltır, daha kararlı bir hassasiyet sağlar ve kendinden yağlamalı rulmanlar servis ömrünü uzatır.

İşleme.

Mili

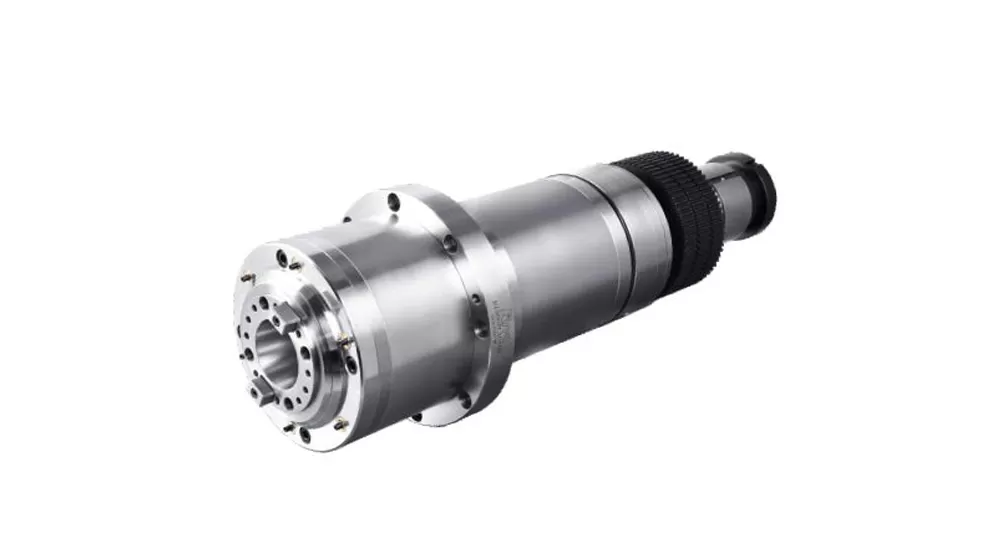

Yüksek hızlı mil (BT40-12000r/dak): doğrudan bağlantı kafası ile donatılmış, mil ön, soğutucuların mil yataklarına girmesini önlemek için bir hava perdesi koruması ile labirent bir tasarıma sahiptir.

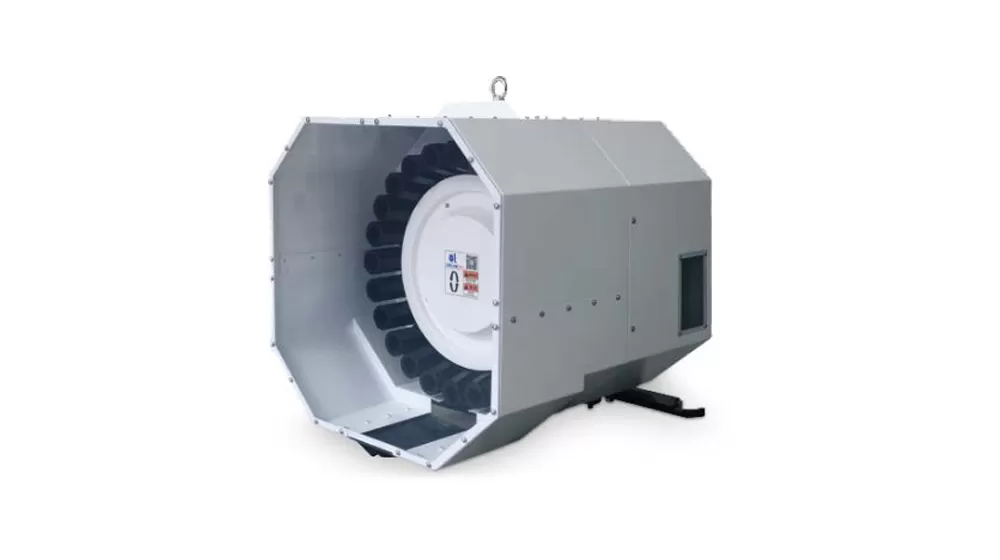

Takım dergisi

24 cep kol tipi takım dergisi: iyi stabilite, güvenilir araç değişiklikleri ve sürekli sağlar.

T-V856S yüksek hızlı ve yüksek verimli dikey işleme merkezinin uygulanması

Takım tezgahı, orta ve küçük boyutlu kutu şeklindeki bileşenler, plakalar, diskler, valfler, muhafazalar gibi karmaşık parçaların çok çeşitli, küçük ölçekli işlenmesi için uygundur. Ve kalıplar. Hassas parçalar, 5G ürünleri, donanım, otomotiv parçaları ve tıbbi cihazlar gibi sektörlerde yaygın olarak kullanılmaktadır.

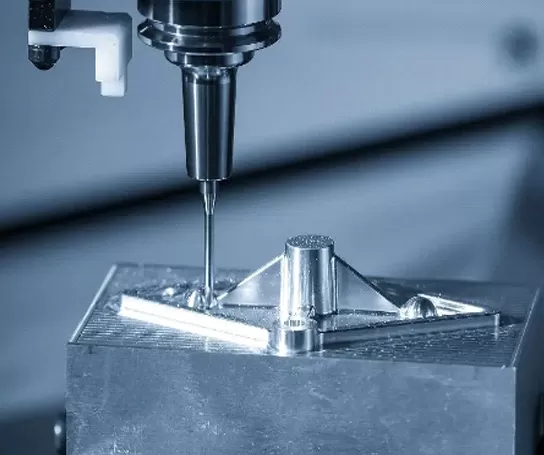

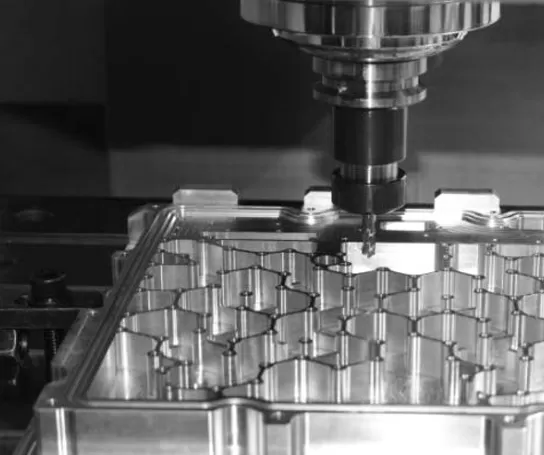

Iş parçası örneği 1

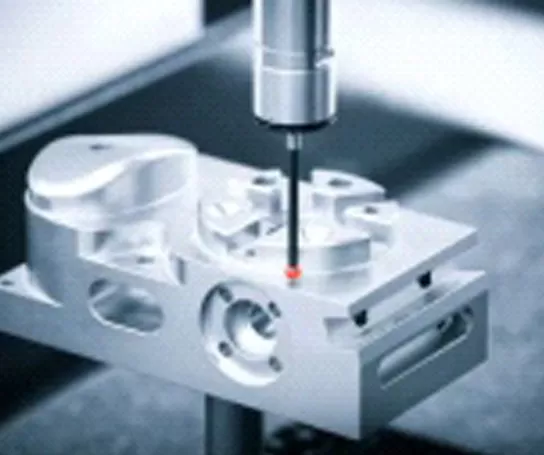

Iş parçası örneği 2

Iş parçası örneği 3

Iş parçası örneği 4

T-V856S yüksek hızlı ve yüksek verimli dikey işleme merkezinin özellikleri

Öğe			Birim	T-V856S	Açıklamalar
Seyahat	Tablo hareketi (X ekseni)		Mm	800
	Eyer seyahat (Y ekseni)		Mm	550
	Mesnetli seyahat (Z ekseni)		Mm	600
	Mil burnundan masa yüzeyine mesafe		Mm	125 ~ 725
	Mil merkezinden sütun kılavuz yüzeyine mesafe		Mm	590
Worktable	Masa boyutu		Mm	1000*500
	Maks. Yük (hatta yük taşıyan)		Kg	500
	T-yuvası (yuva sayısı-yuva genişliği * boşluk)		Mm	5-18*100
Mili	Motor gücü (nominal/kısa zaman)		KW	7.5/11
	Motor torku (nominal/kısa zaman)		N.m	35.8/95.5
	Hız aralığı		R/dak	50 ~ 12000 (doğrudan birleştiğinde)
	Mil çapı		Mm	Φ150
	Mili konik		/	BBT40
	Perçin özellikleri		/	P40T-I(MAS403)
Hız	Kesme besleme hızı aralığı		Mm/dak	1-10000
Hız	X/Y/Z ekseni hızlı travers hızı		M/dak	48/48/48
Doğruluk	Konumlandırma doğruluğu (X/Y/Z)		Mm	0.008	GB/T18400.4 (tam seyahat)
Doğruluk	Tekrarlanabilirlik (X/Y/Z)		Mm	0.005
Takım dergisi	Takım kapasitesi		Adet	24
	Maks. Takım ağırlığı		Kg	7
	Maks. Takım uzunluğu		Mm	250
	Maks. Takım çapı (tam/bitişik boş)		Mm	Φ75/Φ150

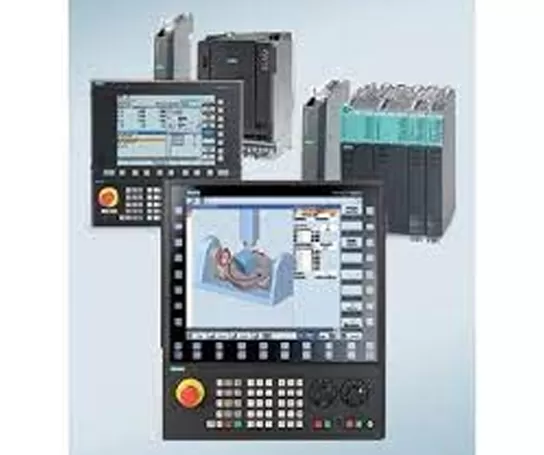

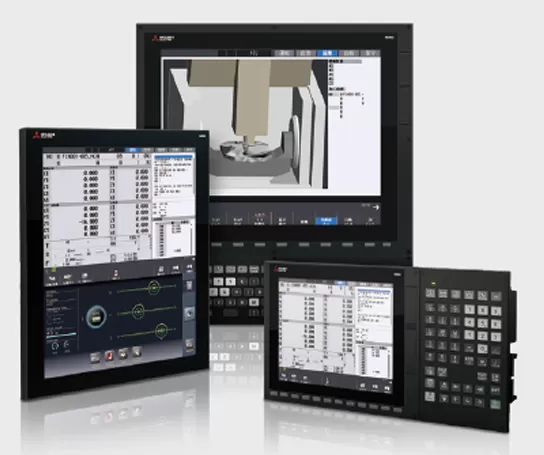

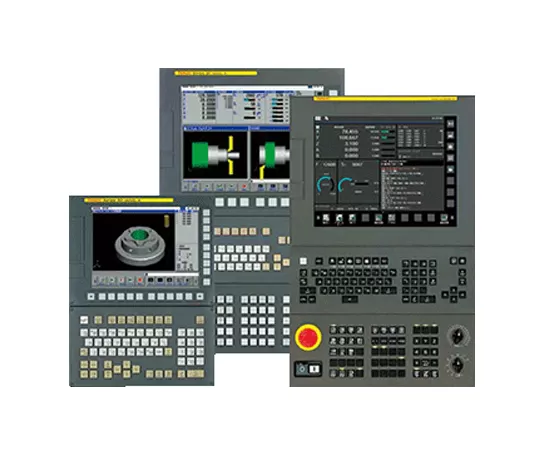

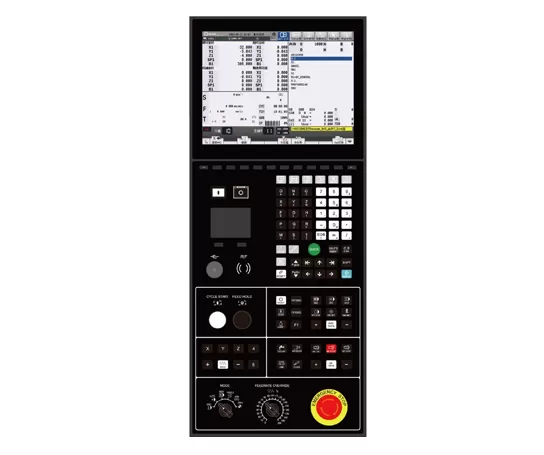

Diğerleri	CNC sistemi		/	Mitsubishi M80VB
	Hava kaynağı	Akış	L/min	≥ 280(ANR)
		Hava basıncı	MPa	0.6 ~ 0.8
	Ekipman kapasitesi		KVA	25
	Soğutucu tankı kapasitesi		L	300
	Makine boyutu		Mm	224031213026	X * Y * Z eksenine karşılık gelir
	Ağırlık (yaklaşık.)		Kg	4600

Bu sayfadaki bilgiler sadece referans içindir. Ürün yükseltmeleri veya geliştirmeleri nedeniyle özellikler ve detaylar değişebilir. Daha fazla bilgi için lütfen bizimle iletişime geçin.
