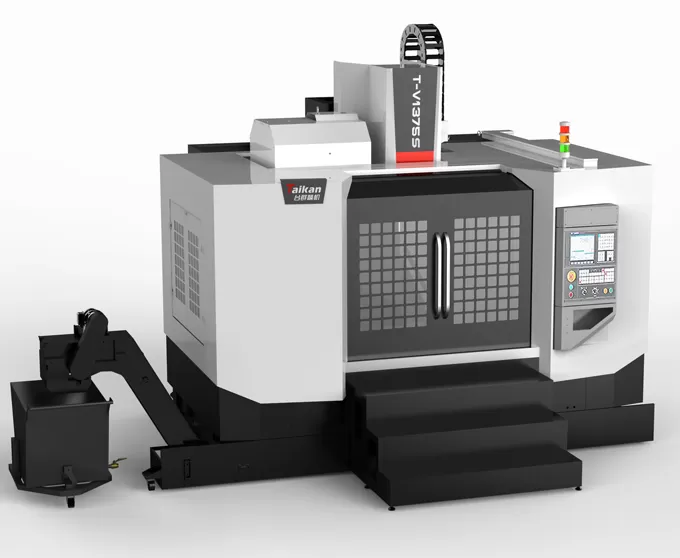

Name: T-V1375S yüksek hızlı ve yüksek verimli dikey işleme merkezi
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

T-V1375S yüksek hızlı ve yüksek verimli dikey işleme merkezinin özellikleri

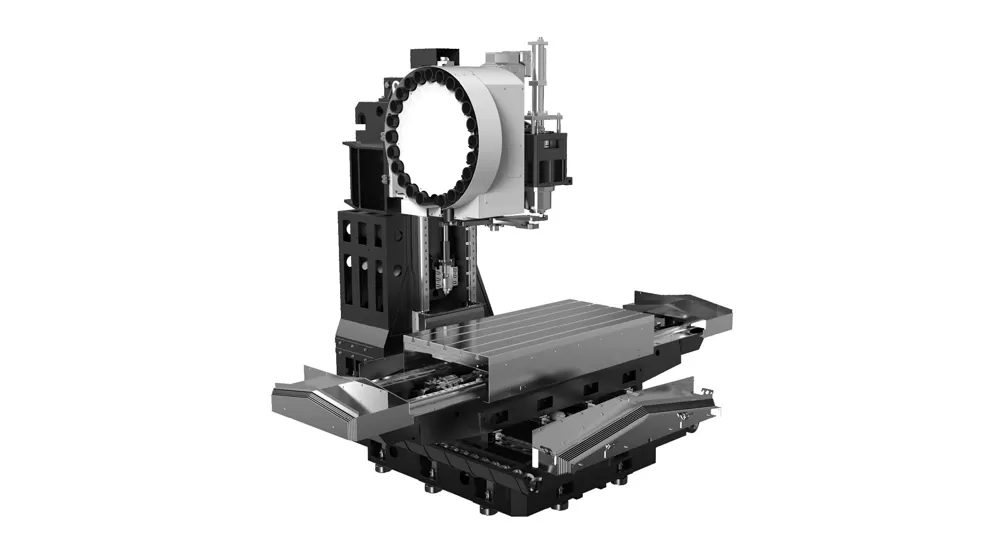

Makine yapısı

Sabit sütun, çapraz tip sürgülü masa: bu tasarım sağlam destek sağlar ve yüksek hızlı kesim için uygundur.

Büyük, kararlı taban, yüksek sertlik, geniş açıklıklı a-şekilli sütun: yüksek sertlik sağlayan titreşim ve deformation masyonu azaltır.

Yüksek kaliteli reçine kum kalıplama, yüksek mukavemetli dökme demir: makinenin sertliğini ve stabilitesini sağlar, deformation masyonu azaltır ve uzun vadeli hassasiyeti korur.

Kılavuzlar ve bilyalı vidalar

Makaralı lineer kılavuzlar: yüksek sertlik, düşük sürtünme ve düşük gürültü.

C3-class bilyalı vida, ön gerilim yapısı: termal genleşme etkilerini azaltır, daha kararlı bir hassasiyet sağlar ve kendinden yağlamalı rulmanlar servis ömrünü uzatır.

İşleme.

Mili

Yüksek hızlı mil (BT40-12000r/dak): doğrudan bağlantı kafası ile donatılmış, mil ön, soğutucuların mil yataklarına girmesini önlemek için bir hava perdesi koruması ile labirent bir tasarıma sahiptir.

Takım dergisi

24 cep kol tipi takım dergisi: iyi stabilite, güvenilir araç değişiklikleri ve sürekli sağlar.

T-V1375S yüksek hızlı ve yüksek verimli dikey işleme merkezinin uygulanması

Takım tezgahı, orta ve küçük boyutlu kutu şeklindeki bileşenler, plakalar, diskler, valfler, muhafazalar gibi karmaşık parçaların çok çeşitli, küçük ölçekli işlenmesi için uygundur. Ve kalıplar. Hassas parçalar, 5G ürünleri, donanım, otomotiv parçaları ve tıbbi cihazlar gibi sektörlerde yaygın olarak kullanılmaktadır.

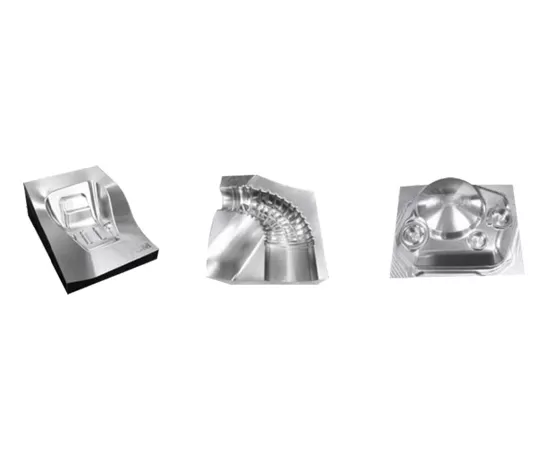

Iş parçası örneği 1

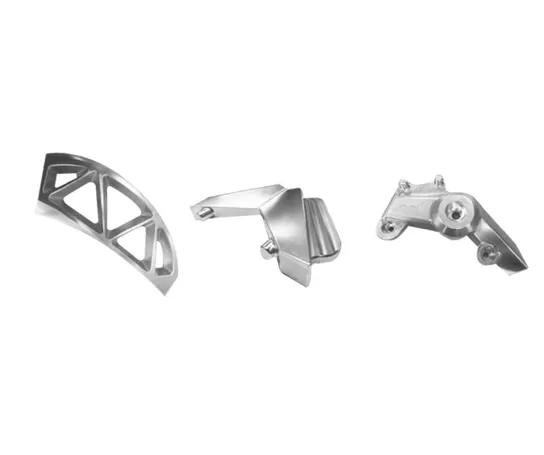

Iş parçası örneği 2

T-V1375S yüksek hızlı ve yüksek verimli dikey işleme merkezinin özellikleri

Öğe			Birim	T-V1375S	Açıklamalar
Seyahat	Tablo hareketi (X ekseni)		Mm	1350
	Eyer seyahat (Y ekseni)		Mm	750
	Mesnetli seyahat (Z ekseni)		Mm	750
	Mil burnundan masa yüzeyine mesafe		Mm	120 ~ 870
	Mil merkezinden sütun kılavuz yüzeyine mesafe		Mm	826
Worktable	Masa boyutu		Mm	1500*750
	Maks. Yük (hatta yük taşıyan)		Kg	1300
	T-yuvası (yuva sayısı-yuva genişliği * boşluk)		Mm	5-18*150
Mili	Motor gücü (nominal/kısa zaman)		KW	15/18.5
	Motor torku (nominal/kısa zaman)		N.m	143/191
	Hız aralığı		R/dak	50 ~ 6000 (kemer)
	Mil çapı		Mm	Φ190
	Mili konik		/	BT50
	Perçin özellikleri		/	P50T-I(MAS403)
Hız	Kesme besleme hızı aralığı		Mm/dak	1-10000
Hız	X/Y/Z ekseni hızlı travers hızı		M/dak	24/24/20
Doğruluk	Konumlandırma doğruluğu (X/Y/Z)		Mm	0.015	GB/T18400.4 (tam seyahat)
Doğruluk	Tekrarlanabilirlik (X/Y/Z)		Mm	0.008	GB/T18400.4 (tam seyahat)
Takım dergisi	Takım kapasitesi		Adet	24
	Maks. Takım ağırlığı		Kg	15
	Maks. Takım uzunluğu		Mm	300
	Maks. Takım çapı (tam/bitişik boş)		Mm	Φ105/Φ210
Diğerleri	Z ekseni karşı ağırlık			Azot dengesi
	CNC sistemi		/	FANUC 0i-MF Plus(5)
	Hava kaynağı	Akış	L/min	280(ANR)
	Hava kaynağı	Hava basıncı	MPa	0.6 ~ 0.8
	Ekipman kapasitesi		KVA	35
	Soğutucu tankı kapasitesi		L	400
	Makine boyutu		Mm	5050 × 3680 × 3440	Çip konveyör pedalı ile
	Ağırlık (yaklaşık.)		Kg	10500

Bu sayfadaki bilgiler sadece referans içindir. Ürün yükseltmeleri veya geliştirmeleri nedeniyle özellikler ve detaylar değişebilir. Daha fazla bilgi için lütfen bizimle iletişime geçin.
