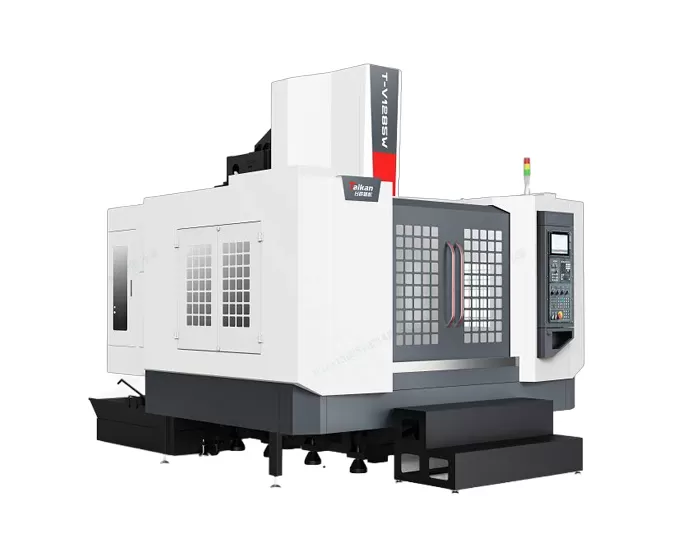

Name: T-V1285W yüksek hassasiyetli ve yüksek verimli tekerlek göbeği işleme merkezi
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

T-V1285W yüksek hassasiyetli ve yüksek verimli tekerlek göbeği işleme merkezinin özellikleri

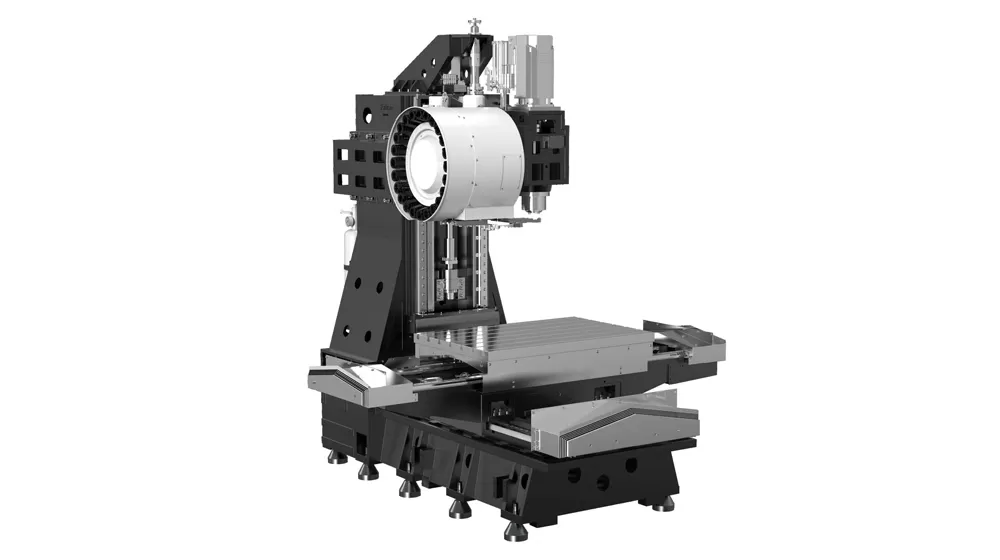

Makine yapısı

Geniş strok, hızlı işlem hızı, yüksek sertlik ve hassasiyet ile 26 inç'e kadar otomobil tekerleği göbekleri işlemek için özel olarak tasarlanmıştır.

Sabit sütun çapraz slayt yapısı, kararlı taban ve geniş açıklıklı a-frame sütunları, yüksek hızlı kesim sırasında titreşim veya deformasyon sağlamaz.

Optimize edilmiş Z ekseni

Z ekseni, azot dengesine ve altı bloklu bir tasarıma sahiptir ve düzgün yüksek hızlı hareket sağlar ve yüksek parlaklıkta yüzey işleme için idealdir.

Mili

Makine, BT40-12000 rpm doğrudan bağlantı kafası ile donatılmış taikan'dan yüksek hızlı bir mil ünitesine sahiptir. Mil önü, bir hava perdesi koruması ile labirent tasarımı kullanır ve kesme sıvılarının mil yataklarına girmesini önler.

Takım dergisi

Makine, güvenilir kalitesi ve istikrarlı performansı ile bilinen taikan'dan 24 cep kol tipi bir takım dergisi ile donatılmıştır.

T-V1285W yüksek hassasiyetli ve yüksek verimli tekerlek göbeği işleme merkezi uygulaması

İş parçası, tek bir kurulumda frezeleme, delme, delme, raybalama, karşı koyma, spot kaplama ve dokunma gibi birden fazla işleme işlemini otomatik olarak yapabilir ve sürekli olarak gerçekleştirebilir. Uzun Y ekseni strok tasarımına sahip olan bu sistem, kare veya dairesel iş parçalarının işlenmesi için özellikle uygundur. Ve döküm/dövme süreçleri ve yarı katı kalıp dövme teknolojisini benimseyen 26 inç yeni enerji araç tekerlek göbeği üretiminde yaygın olarak uygulanmaktadır.

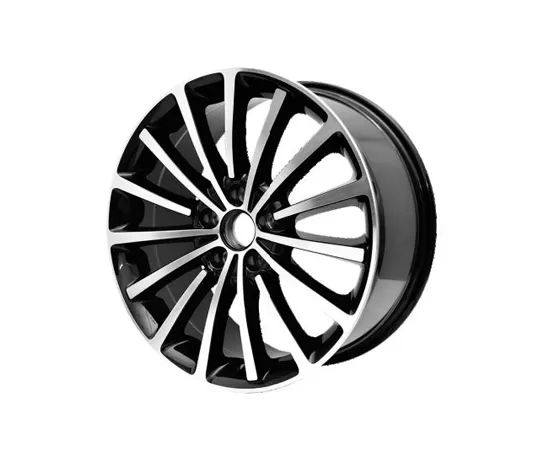

Iş parçası örneği 1

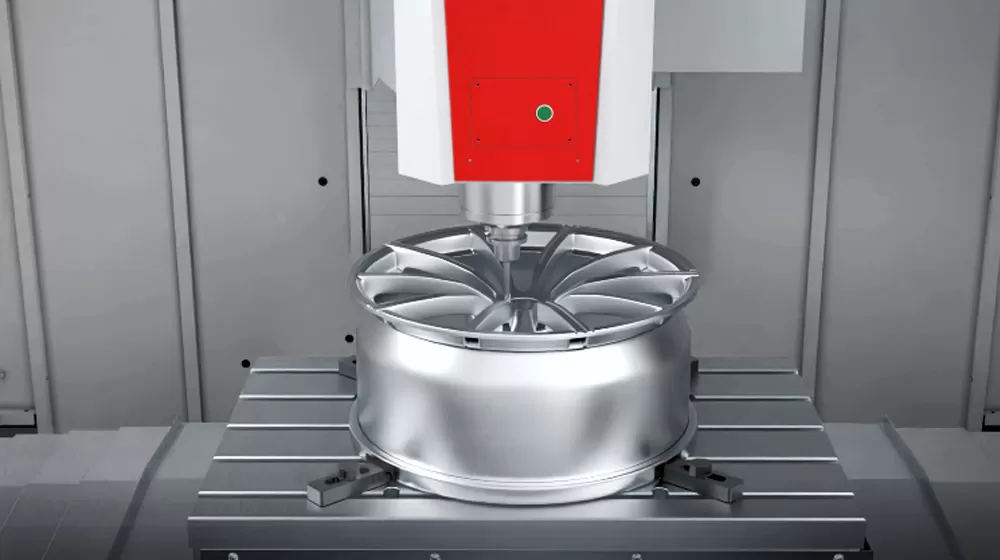

Iş parçası örneği 2

T-V1285W özellikleri

Öğe			Birim	T-V1285W	Açıklamalar
Seyahat	Tablo hareketi (X ekseni)		Mm	1200
	Eyer seyahat (Y ekseni)		Mm	850
	Mesnetli seyahat (Z ekseni)		Mm	700
	Mil burnundan masa yüzeyine mesafe		Mm	80-780
	Mil merkezinden sütun kılavuz yüzeyine mesafe		Mm	921
Worktable	Masa boyutu		Mm	1300 × 850
	Maks. Yük (hatta yük taşıyan)		Kg	1000
	T-yuvası (yuva sayısı-yuva genişliği * boşluk)		Mm	7-18 × 125
Mili	Motor gücü (nominal/kısa zaman)		KW	11/15
	Motor torku (nominal/kısa zaman)		N.m	52.5/118
	Hız aralığı		R/dak	50 ~ 12000 (doğrudan birleştiğinde)
	Mil çapı		Mm	Φ150
	Mili konik		/	BT40
	Perçin özellikleri		/	P40T-I(MAS403)
Hız	Kesme besleme hızı aralığı		Mm/dak	1-10000
Hız	X/Y/Z ekseni hızlı travers hızı		M/dak	24/24/16
Doğruluk	Konumlandırma doğruluğu (X/Y/Z)		Mm	0.01	GB/T18400.4 (tam seyahat)
Doğruluk	Tekrarlanabilirlik (X/Y/Z)		Mm	0.007	GB/T18400.4 (tam seyahat)
Takım dergisi	Takım kapasitesi		Adet	24
	Maks. Takım ağırlığı		Kg	7
	Maks. Takım uzunluğu		Mm	250
	Maks. Takım çapı (tam/bitişik boş)		Mm	Φ75/Φ150
Diğerleri	CNC sistemi		/	FANUC 0I-MF
	Hava kaynağı	Akış	L/min	≥ 280(ANR)
	Hava kaynağı	Hava basıncı	MPa	0.6 ~ 0.8
	Ekipman kapasitesi		KVA	40
	Soğutucu tankı kapasitesi		L	350
	Makine boyutu		Mm	3000 × 4080 × 3200	X * Y * Z eksenine karşılık gelir
	Ağırlık (yaklaşık.)		Kg	9200

Bu sayfadaki bilgiler sadece referans içindir. Ürün yükseltmeleri veya geliştirmeleri nedeniyle özellikler ve detaylar değişebilir. Daha fazla bilgi için lütfen bizimle iletişime geçin.

Sistem kontrolü

Mitsubishi

FANUC

Siemens

Taikan
