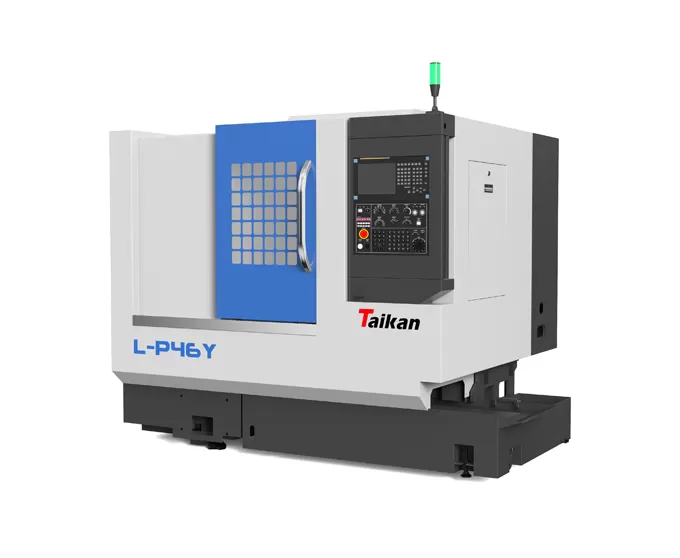

L-P46Y yüksek hassasiyetli CNC yatay torna (freze) torna

İşleme aralığı

Maks. Yatakta salıncak çapı

Mm

Φ500

İşleme çapı (disk tipi)

Mm

Φ300

Kesici üzerinde işleme çapı

Mm

Φ160

İşleme uzunluğu

Mm

350

Seyahat

X ekseni seyahat

Mm

550

X-ekseni motor gücü/durak tork

KW/Nm

1.8/11

Z ekseni hareketi

Mm

450

Z ekseni motor gücü/durak tork

KW/Nm

1.8/11

Y ekseni seyahat

Mm

210

Y-ekseni motor gücü/durak tork

KW/Nm

1.2/7

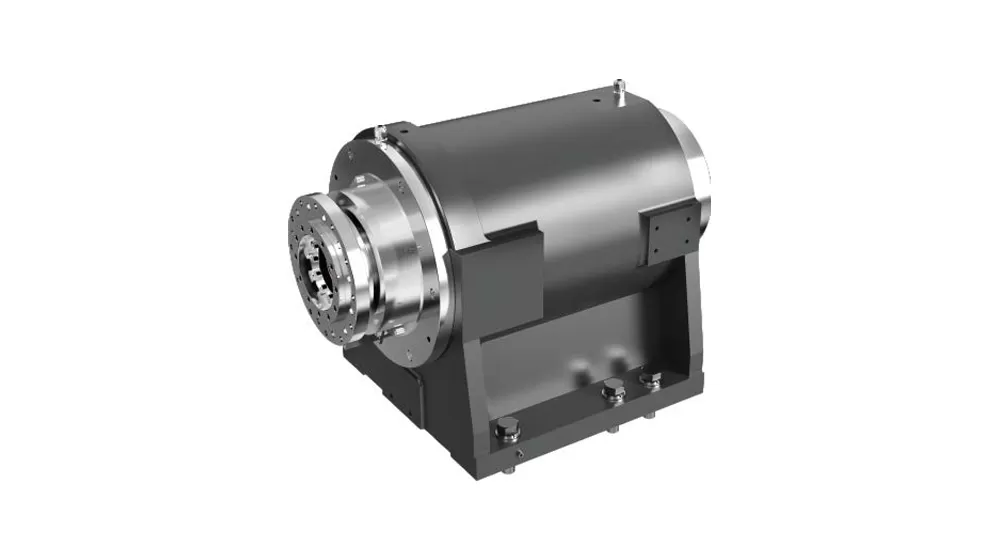

Mekanik mil

Çıkış gücü (S1/S6)

KW

7.5/11

Mil sonu formu

A2-5

Mil hızı

R/dak

0-6000

Delik çapı ile mil

Mm

Φ56

Delikli rot çapı

Mm

Φ46

Collet

Içi boş pens

Inç

6

Motor gücü

Mil motoru anma/sürekli yarım saat

Kw

7.5/11

X ekseni motoru

Kw

1.8

Y ekseni motoru

Kw

1.2

Z ekseni motoru

Kw

1.8

Takım değiştirme motoru

Kw

0.75

Hidrolik motor

Kw

0.75

Soğutucu pompa motoru

Kw

0.45

Hız

Hızlı ters hız (x-ekseni)

M/dak

30

Hızlı çapraz hız (Z ekseni)

M/dak

30

Hızlı traverse hızı (Y ekseni)

M/dak

20

Kesme besleme hızı

Mm/dak

1 ~ 8000

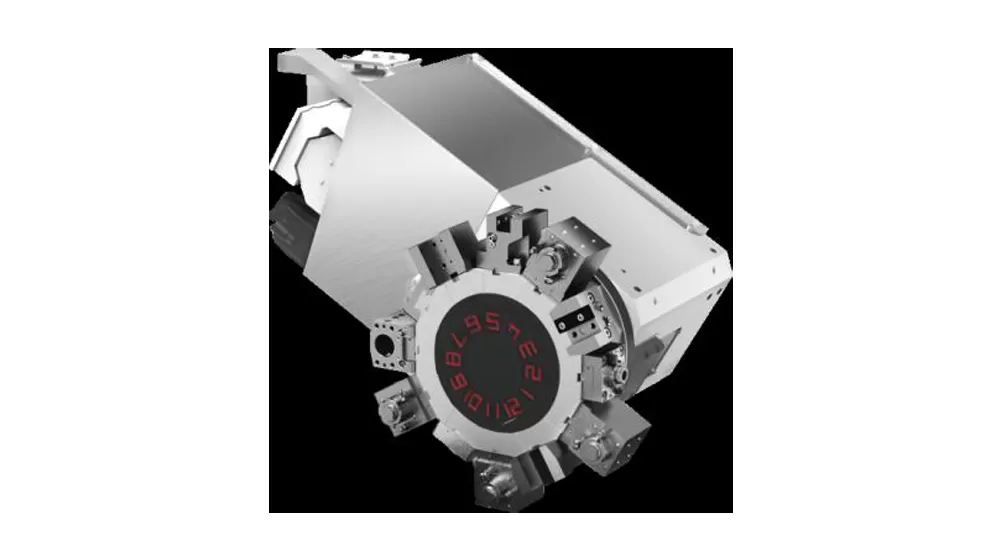

Takım tutucu

Takım tutucu formu

Servo takım tutucu

Takım kapasitesi

T

8

Dış dairesel takım boyutu

Mm

20 × 20

Maks. Sıkıcı takım çapı

Mm

Φ25

Taret merkezi yüksekliği

Mm

63

4 4 güç kafası

Chuck özellikleri

ER25

A/B ekseni (4 4 çift motor)

Kw

1.2/1.2

A/B ekseni (4 4 çift motor)

Rpm

0-3000

A-ekseni elektrikli el aletleri sayısı

-

4 × ER25

B-ekseni elektrikli el aletleri sayısı

-

4 × ER25

Takım tezgahı doğruluğu

Konumlandırma doğruluğu (X ekseni)

Mm

0.006

Konumlandırma doğruluğu (Z ekseni)

Mm

0.006

Konumlandırma doğruluğu (Y ekseni)

Mm

0.006

Tekrarlanan konumlandırma doğruluğu (X ekseni)

Mm

0.006

Tekrarlanan konumlandırma doğruluğu (Z ekseni)

Mm

0.006

Tekrarlanan konumlandırma doğruluğu (Y ekseni)

Mm

0.006

C ekseni konumlandırma doğruluğu

Ark saniye/derece

10/0.003

Diğerleri

Yağ tankı

L

60

Su deposu

L

100

Makine boyutu (uzunluk × genişlik × yükseklik)

Mm

2200 × 2200 × 2300

Makine ağırlığı (yaklaşık ağırlık)

Kg

3100
