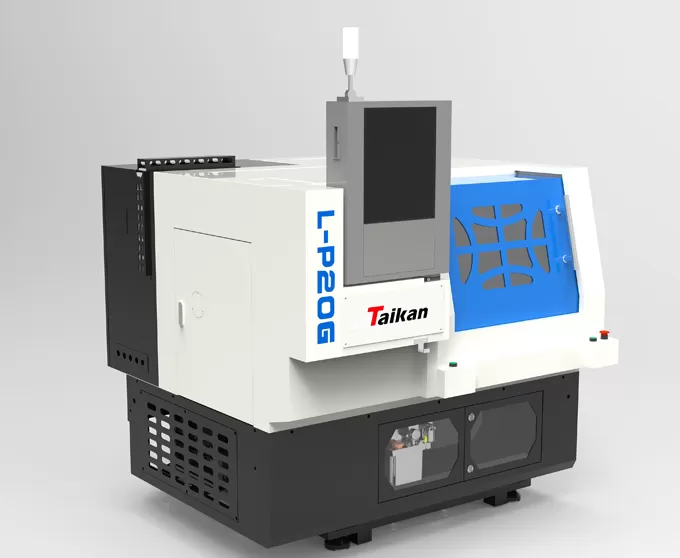

L-P20G yüksek hassasiyetli CNC çete araçları torna

İşleme aralığı

Maks. Yatak slaytında salıncak çapı

Mm

Φ240

Maks. Takım tabanındaki salıncak çapı

Mm

Φ120

Maks. Dönüş uzunluğu

Mm

100

Maks. Dönüş çapı

Mm

Φ100

Yay chuck Max. clamping çapı

Mm

Φ20

Seyahat

X ekseni seyahat

Mm

280

X-ekseni motor gücü/durak tork

Kw/Nm

1/3.2

Z ekseni hareketi

Mm

180

Z ekseni motor gücü/durak tork

Kw/Nm

1/10

Mili

Mili sıkma tipi

Kw

Tip 20 collet chuck

Mili kafa tipi

Standart dışı

Delik çapı ile mil

Φ26

Mili maksimum hız

0-6000

Mil motor torku (nominal/maksimum

R/dak

17.7/26.5

Mil motoru (S1/S2)

Mm

3.7/5.5

Fikstür

Bahar chuck

Inç

Φ20

Hız

Hızlı ters hız (X ekseni)

M/dak

18

Hızlı çapraz hız (Z ekseni)

M/dak

18

Kesme besleme hızı

Mm/dak

Takım tutucu

Takım tutucu tipi

Çete aracı

Alet indeksleme süresi

Saniye/bit

/

Araç gövde boyutu

Mm

16'16

Maks. Sıkıcı takım çapı

Mm

25

Doğruluk

Konumlandırma doğruluğu (X ekseni)

Mm

<0.01

Konumlandırma doğruluğu (Z ekseni)

Mm

<0.01

Tekrarlanabilirlik ((X ekseni)

Mm

0.002

Tekrarlanabilirlik ( (Z ekseni)

Mm

0.002

Diğer

Ekipman kapasitesi </P>

KVA

6

Soğutucu tankı kapasitesi

L

50

Makine boyutu

Mm

1275 × 1408 × 1532

Manuel talaş kaldırma soğutucu tankı

Ağırlık (yaklaşık.)

Kg

Yaklaşık.
1100
