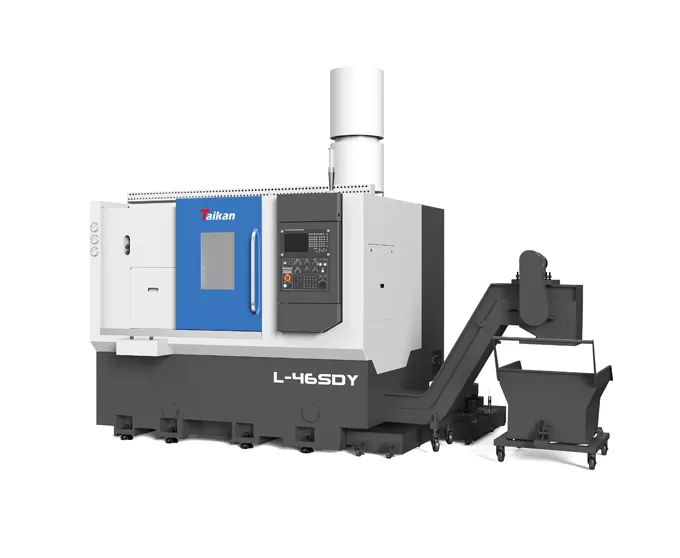

Name: L-46SDY yüksek hassasiyetli CNC yatay torna (freze) torna
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

L-46SDY yüksek hassasiyetli CNC yatay tornalama (freze) torna karakteristiği

Genel olarak

Çift milli ve çift taret CNC torna ve freze tezgahı
Tamamen kapalı koruma, tek sol sürgülü kapı, isteğe bağlı otomatik deşarj cihazı, bağımsız çip toplama su deposu, otomatik çip konveyör, iyi talaş kaldırma performansı

Kılavuz rayı

Japon THK veya tayvan PMI lineer haddeleme veya rulo kılavuz raylar, japon THK veya tayvan PMI vidalı sürücü kabul edin. İyi dinamik özellikler, yüksek hassasiyet ve güçlü sertlik.
Hızlı hız ve yüksek işleme hassasiyeti özelliklerine sahip önceden yüklenmiş lineer makaralı kılavuz ve bilyalı vida kullanır.

Mili

Kalıcı mıknatıs senkronize elektrik mili iyi dinamik özelliklere, yüksek hassasiyete ve güçlü sertliğe sahiptir.
Senkronize servo elektrik mili yüksek hassasiyet, hızlı hızlanma ve yavaşlamaya sahiptir ve enerji tasarrufu sağlar.

Aracı

Servo kaldırma gücü taretine güvenerek, yüksek hassasiyet ve hızlı takım değiştirme hızına sahiptir, karmaşık işleme gereksinimlerini tamamlayabilir ve işleme merkezlerini ve gravür makinelerini değiştirebilir.

L-46SDY yüksek hassasiyetli CNC yatay tornalama (freze) torna uygulaması

20-130mm çapları ve 2.5-130mm uzunlukları ile iş parçalarını işleyebilir; Eyerin maksimum dönüş çapı 320 mm'dir. Karmaşık geometrik şekiller, çeşitli boyutlarda ve yüksek hassasiyetli gereksinimlerle kısa şaft (veya disk) parçalarını işleyebilir.

Iş parçası örneği 1

Iş parçası örneği 2

Iş parçası örneği 3

Iş parçası örneği 4

L-46SDY yüksek hassasiyetli CNC yatay tornalama (freze) torna özellikleri

Öğe		Birim	L-46SDY
İşleme aralığı	Maks. Yatakta salıncak çapı	Mm	570 570
	Maks. Eyer üzerindeki dönüş çapı	Mm	Φ320
	Maks. Dönüş çapı	Mm	Φ130
	Maks. Dönüş uzunluğu	Mm	130
Seyahat	X1, X2 eksen seyahat	Mm	200 、 300
	Y1 eksenli seyahat	Mm	± 50
	Y1 etkili İşleme seyahat	Mm	± 45
	Z1, Z2 eksen seyahat	Mm	320 、 300
Ana/alt mil	Chuck boyutu	Inç	6"
	Maks. Hız	Rpm	6000
	Temel hız	Rpm	2000
	Mil ucu tipi		A2-5
	Delik boyutu ile mil	Mm	Φ57
	Motorlu mil gücü	Kw	15/17.8
	Ayarlanabilir çubuk çapı	Mm	Φ45
Freze mili	Maks. Hız	Rpm	4000
	Sondaj kapasitesi	Mm	Φ16 × 1.5
	Dokunma kapasitesi	[Mm] x	M12x1.75
	Dokunma kapasitesi	[Mm]	M12x1.75
	Freze mili motoru	KW	2.7
	Taret arayüzü		BMT45
Besleme hızı	X-ekseni hızlı travers hızı	Mm/dak	18000
	Z ekseni hızlı travers hızı	Mm/dak	18000
	Y ekseni hızlı travers hızı	Mm/dak	10000
Motor	Mil motoru	KW	> 11
Motor	Soğutma pompası motoru	KW	0.75
Elektrik/hava kaynağı	Güç kaynağı kapasitesi (sürekli sabit oran)	KVA/Kw	64KVA/44.75KW
Elektrik/hava kaynağı	Hava kaynağı	L/min	0.5Mpa/100
Soğutma	Su deposu kapasitesi	L	130
Boyut/ağırlık	Mil merkezinden zemine olan mesafe	Mm	1070
	Makine yüksekliği	Mm	2060
	Işgal alanı (l × w)	Mm × mm	2410 (yonga konveyör olmadan) × 2210
	Makine ağırlığı (yaklaşık.)	Kg	5000

Bu sayfadaki bilgiler sadece referans içindir. Ürün yükseltmeleri veya geliştirmeleri nedeniyle özellikler ve detaylar değişebilir. Daha fazla bilgi için lütfen bizimle iletişime geçin.

Kontrol ve yazılım

Mitsubishi

FANUC

Siemens

SYNTEC
