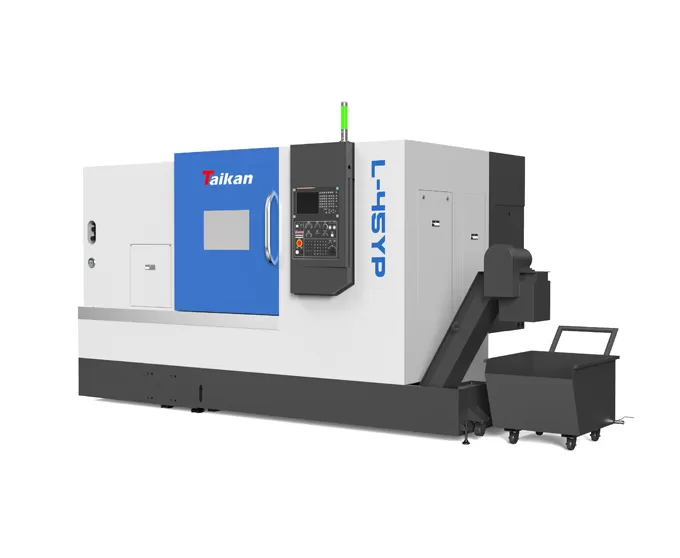

L-45YP yüksek hassasiyetli CNC yatay torna (freze) torna

İşleme aralığı

Maks. Dönüş çapı

Mm

Φ600

Maks. İşleme çapı (eksen/plaka)

Mm

380 380/φ450

Maks. İşleme uzunluğu

Mm

900

800 (isteğe bağlı büyük motor)

Maks. bar çapı

Mm

Φ75

Seyahat

X ekseni seyahat

Mm

240

X-ekseni motor gücü/durak tork

KW/Nm

1.8/11

Y ekseni seyahat

Mm

100(± 50)

Y-ekseni motor gücü/durak tork

KW/Nm

1.8/11

Z ekseni hareketi

Mm

950

830 (isteğe bağlı büyük motor)

Z ekseni motor gücü/durak tork

KW/Nm

1.8/11

Mili

Çıkış gücü (S1/S6)

KW

15/18.5

Mil sonu formu

A2-8

Mili döner hız

R/dak

0-2500

Delik çapı

Mm

Φ87

Chuck

Hidrolik 3 çeneli ayna

Inç

10

Içi boş

Punta

Punta kol çapı/seyahat

Mm

Φ100/150

İsteğe bağlı

Punta kol konik delik

Mors

Mors 5 #

Canlı merkez

Hız

X-ekseni hızlı travers hızı

M/dak

30

Y ekseni hızlı travers hızı

M/dak

10

Z ekseni hızlı travers hızı

M/dak

30

Kesme besleme hızı

Mm/dak

1-8000

Takım tutucu

Takım kapasitesi

T

12

Freze kafası motor gücü/durak tork

KW

2.7/12-46

Αi S 12/4000-B

Freze aleti maks. Hız

R/dak

4000

Freze aracı kolu özellikleri

Mm

BMT55

Torna takım tutucu özellikleri

Mm

25*25

Maks. Sıkıcı takım çapı

Mm

Φ32

Takım tutucu işleme kapasitesi

Elektrikli aletin maksimum freze kapasitesi

Freze kesici çapı× freze dağıtımı × besleme

45 çelik

Elektrikli aletin maksimum delme kapasitesi

Matkap çapı × besleme

45 çelik

Güç aleti maksimum dokunma kapasitesi

M10 × 1.5

45 çelik

Doğruluk

X ekseni konumlandırma doğruluğu

Mm

0.008

Y ekseni konumlandırma doğruluğu

Mm

0.02

Z ekseni konumlandırma doğruluğu

Mm

0.012

C ekseni konumlandırma doğruluğu

Ark sn

51

X ekseni tekrarlanabilirlik

Mm

0.004

Y ekseni tekrarlanabilirliği

Mm

0.005

Z ekseni tekrarlanabilirliği

Mm

0.006

C ekseni tekrarlanabilirliği

Ark sn

20

Diğerleri

Güç kaynağı kapasitesi

KVA

30

Soğutucu hacmi

L

250

Boyut

Mm

3585 × 1880 × 2015

Toplam ağırlık

Kg

4800
