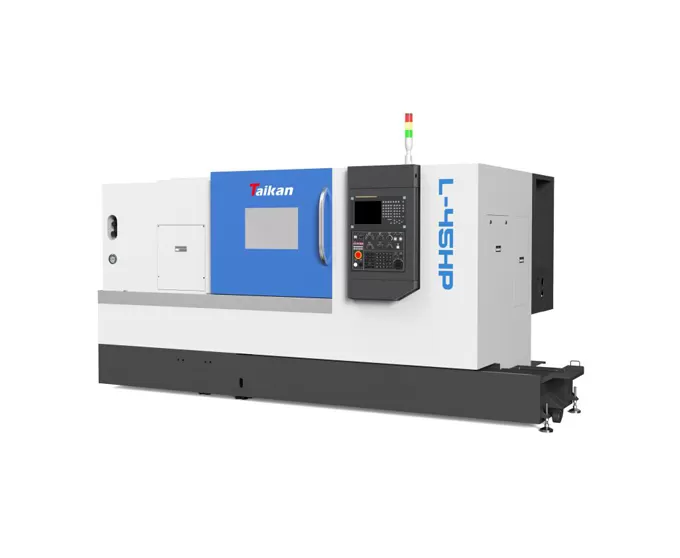

L-45HP yüksek hassasiyetli CNC yatay torna

İşleme aralığı

Maks. Yatakta salıncak çapı

Mm

Φ600

Maks. İşleme çapı (şaft/disk)

Mm

380 380/φ450

Maks. İşleme uzunluğu

Mm

1000

Maks. bar çapı

Mm

Φ75

Seyahat

X ekseni seyahat

Mm

240

X-ekseni motor gücü/durak tork

Kw/Nm

1.8/11

Z ekseni hareketi

Mm

1030

Z ekseni motor gücü/durak tork

Kw/Nm

1.8/11

Mili

Çıkış gücü (S1/S6)

Kw

15/18.5

Mil sonu formu

A2-8

Mil hızı

R/dak

0-2800

Delik çapı ile mil

Mm

Φ87

Chuck

Hidrolik üç çeneli ayna

Inç

10

Içi boş

Punta

Punta kol çapı/seyahat

Mm

Φ100/150

Punta kol konik delik konik

Mors

Mors 5 #

Canlı top

Hız

Hızlı ters hız (X ekseni)

M/dak

30

Hızlı çapraz hız (Z ekseni)

M/dak

30

Kesme besleme hızı

Mm/dak

1 ~ 8000

Takım tutucu

Takım kapasitesi

T

12

Alet indeksleme süresi

Saniye/bit

0.5

Araç gövde boyutu

Mm

25 × 25

Maks. Sıkıcı takım çapı

Mm

40

Doğruluk

Konumlandırma doğruluğu (X ekseni)

Mm

0.008

Konumlandırma doğruluğu (Z ekseni)

Mm

0.012

Tekrarlanabilirlik ((X ekseni)

Mm

0.004

Tekrarlanabilirlik ( (Z ekseni)

Mm

0.006

Diğer

Ekipman kapasitesi

KVA

Soğutucu tankı kapasitesi

L

250

Makine boyutu

Mm

3770 × 1970 × 1700

Manuel sağ talaş kaldırma soğutucu tankı

Ağırlık (yaklaşık.)

Kg

4500
