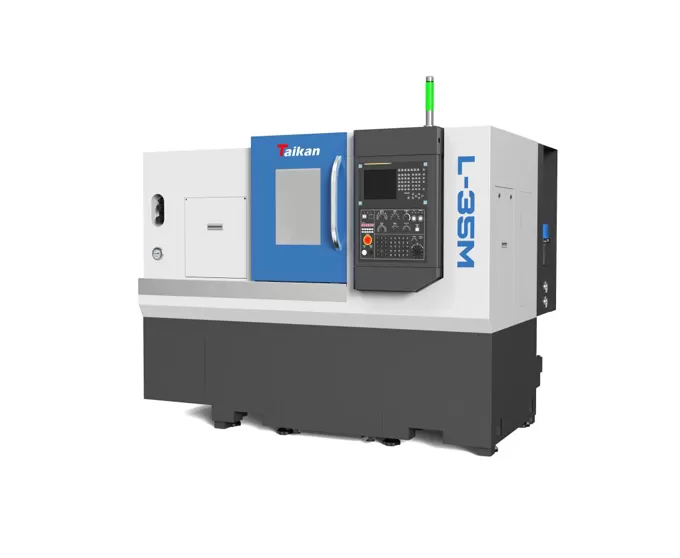

L-35M yüksek hassasiyetli CNC yatay torna (freze) torna

İşleme aralığı

Maks. Dönüş çapı

Mm

520 520

Maks. İşleme çapı (eksen/plaka)

Mm

Φ300/φ350

Maks. İşleme uzunluğu

Mm

400

Maks. bar çapı

Mm

Φ52

Seyahat

X ekseni seyahat

Mm

190

X-ekseni motor gücü/durak tork

KW/Nm

1.5/7.2

Z ekseni hareketi

Mm

430

Z ekseni motor gücü/durak tork

KW/Nm

1.5/7.2

Mili

Çıkış gücü (S1/S6)

KW

7.5/11

Mil sonu formu

A2-6

Mili döner hız

R/dak

0-4000

Delik çapı

Mm

Φ63

Chuck

Hidrolik 3 çeneli ayna

Inç

8

Içi boş

Punta

Punta kol çapı/seyahat

Mm

Φ70/100

İsteğe bağlı

Punta kol konik delik

Mors

Mors 4 #

Canlı merkez

Hız

X-ekseni hızlı travers hızı

M/dak

30

Z ekseni hızlı travers hızı

M/dak

30

Kesme besleme hızı

Mm/dak

1 ~ 8000

Takım tutucu

Takım kapasitesi

T

12

Freze kafası motor gücü/durak tork

KW

2.2/12

Freze aleti maks. Hız

R/dak

3000

Freze aracı kolu özellikleri

Mm

BMT45

Torna takım tutucu özellikleri

Mm

25 × 25

Maks. Sıkıcı takım çapı

Mm

Φ32

Doğruluk

X ekseni konumlandırma doğruluğu

Mm

0.006

Z ekseni konumlandırma doğruluğu

Mm

C ekseni konumlandırma doğruluğu

Ark sn

51

X ekseni tekrarlanabilirlik

Mm

0.004

Z ekseni tekrarlanabilirliği

Mm

0.004

C ekseni tekrarlanabilirliği

Ark sn

20”

Diğerleri

Güç kaynağı kapasitesi

KVA

25

Soğutucu hacmi

L

150

Boyut

Mm

2300*1880*1800

Toplam ağırlık

Kg

3600
