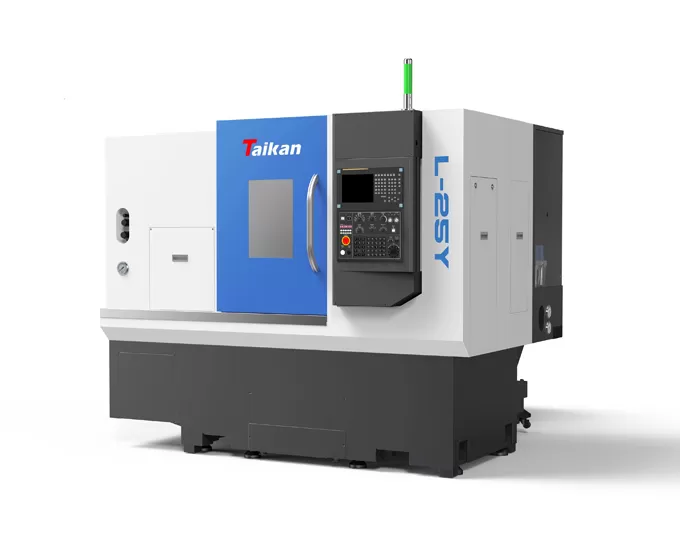

L-25Y yüksek hassasiyetli CNC yatay torna (freze) torna

İşleme aralığı

Maks. Dönüş çapı

Mm

520 520

Maks. İşleme çapı (eksen/plaka)

Mm

Φ300/φ350

Maks. İşleme uzunluğu

Mm

330

Maks. bar çapı

Mm

Φ52

Seyahat

X ekseni seyahat

Mm

190

X-ekseni motor gücü/durak tork

KW/Nm

1.8/11

Y ekseni seyahat

Mm

100(± 50)

Y-ekseni motor gücü/durak tork

KW/Nm

1.8/11

Z ekseni hareketi

Mm

400

Z ekseni motor gücü/durak tork

KW/Nm

1.8/11

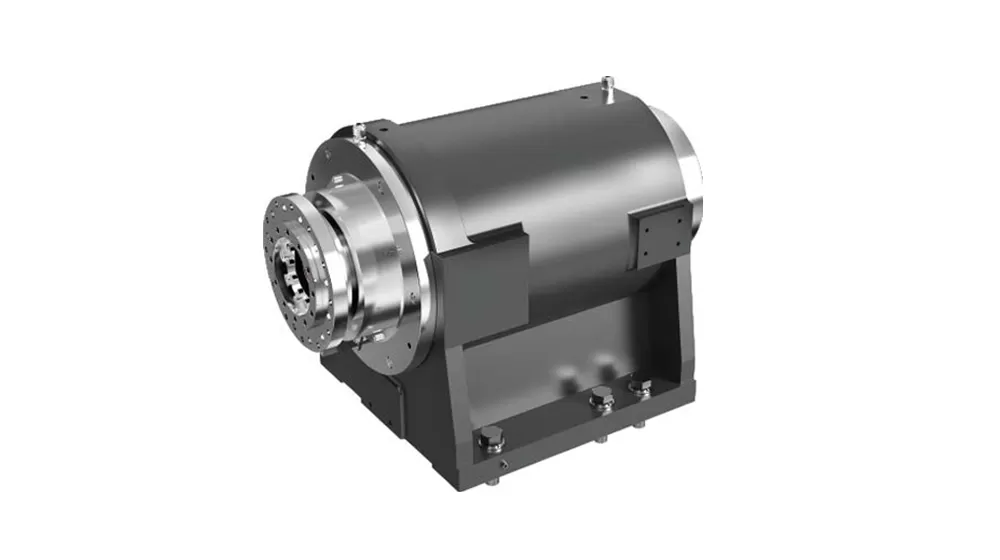

Mili

Çıkış gücü (S1/S6)

KW

7.5/11

Mil sonu formu

A2-5

Mili döner hız

R/dak

0-6000

Delik çapı

Mm

Φ67

Chuck

Hidrolik 3 çeneli ayna

Inç

6

Içi boş

Punta

Punta kol çapı/seyahat

Mm

Φ70/100

İsteğe bağlı

Punta kol konik delik

Mors

Mors 4 #

Canlı merkez

Hız

X-ekseni hızlı travers hızı

M/dak

30

Y ekseni hızlı travers hızı

M/dak

10

Z ekseni hızlı travers hızı

M/dak

30

Kesme besleme hızı

Mm/dak

1-8000

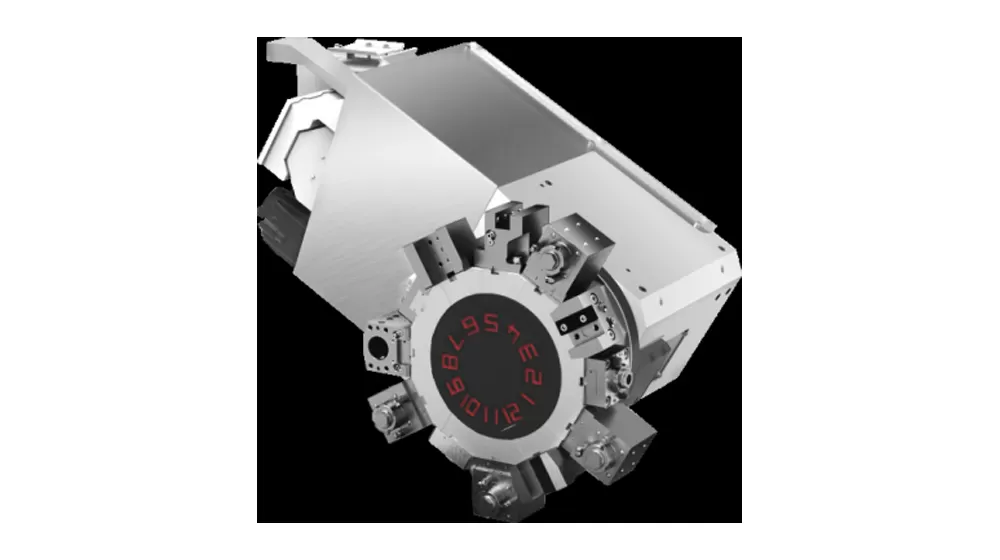

Takım tutucu

Takım kapasitesi

T

12

Güç kafası motor gücü/durak tork

KW

2.7kw/12-46N

Αi S 12/4000-B

Maksimum güç aracı hızı

R/dak

4000

Takım tutucu özellikleri

Mm

BMT45

Torna takım tutucu özellikleri

Mm

25 × 25

Maksimum sıkıcı alet holDer çapı

Mm

Φ32

Takım tutucu işleme kapasitesi

Elektrikli aletin maksimum freze kapasitesi

Freze kesici çapı × freze derinliği × besleme φ 20mm × 10mm × 40 (mm/dak)

45 çelik

Elektrikli aletin maksimum delme kapasitesi

Matkap çapı × besleme hızı φ14 (mm) × 0.15 (mm/r)

45 çelik

Güç aleti maksimum dokunma kapasitesi

M10 × 1.5

45 çelik

Doğruluk

X ekseni konumlandırma doğruluğu

Mm

0.006

Y ekseni konumlandırma doğruluğu

Mm

0.02

Z ekseni konumlandırma doğruluğu

Mm

0.006

C ekseni konumlandırma doğruluğu

Ark sn

51

X ekseni tekrarlanabilirlik

Mm

0.004

Y ekseni tekrarlanabilirliği

Mm

0.005

Z ekseni tekrarlanabilirliği

Mm

0.004

C ekseni tekrarlanabilirliği

Ark sn

20

Diğerleri

Güç kaynağı kapasitesi

KVA

25

Soğutucu hacmi

L

150

Boyut

Mm

2500*3100*2100

Toplam ağırlık

Kg

3800
