Portal işleme merkezi

Portal işleme merkezi

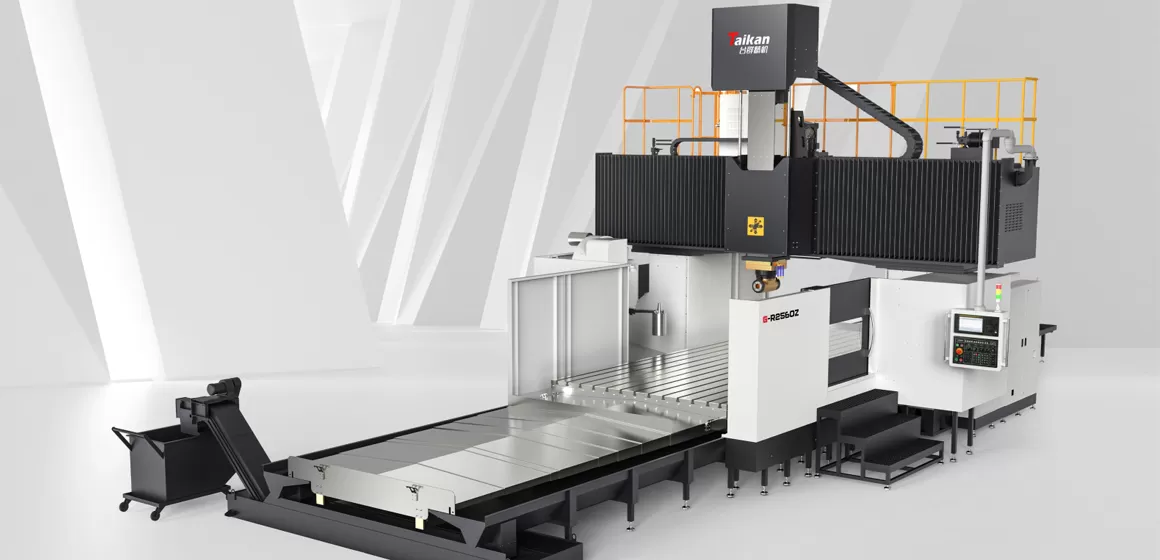

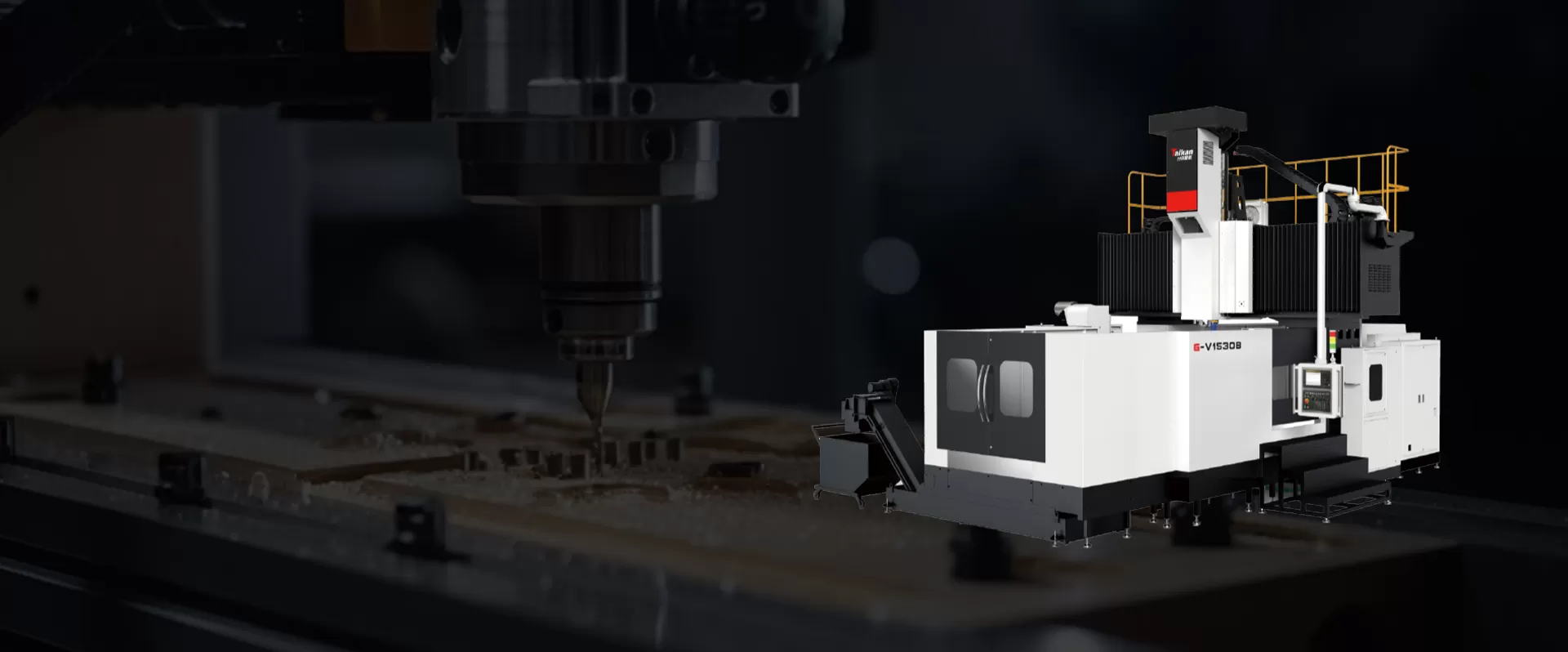

TAIKAN portal İşleme merkezi serisi: hassas, verimlilik, yenilik.
TAIKAN portal İşleme merkezi serisi, kalıp üretimi, havacılık, otomotiv ve demiryolu taşımacılığı gibi sektörlere hizmet veren hassas, verimli ve istikrarlıdır.

Gelişmiş yapısal tasarım, çeşitli konfigürasyonlar ve powerfulmachining yetenekleri ile, çeşitli üretim ihtiyaçlarını karşılamak için yüksek sertlikte üç eksenli ve karmaşık beş eksenli işleme kapsayan yedi seri sunuyor.


İletişim

Portal işleme merkezi türleri

G-V serisi

3 eksenli lineer kılavuzlar

Üç doğrusal kılavuz
G-VU serisi

5 eksenli portal işleme merkezi

Sabit ışın beş eksenli bağlantı çift sütun işleme merkezi

G-VU serisi

5 eksenli portal işleme merkezi

G-BU serisi

Köprü 5 eksenli portal işleme merkezi

G-BU serisi

Köprü 5 eksenli portal işleme merkezi

Üç eksenli seri

Üç eksenli seri

G-R serisi (z-ekseni kutu yolu sert ray)

G-M serisi (hareketli sütun)

G-M-HE serisi (hareketli sütun ve hareketli ışın)

G-V serisi (üç lineer ray)

G-T serisi (Z ekseni T tipi sert ray)

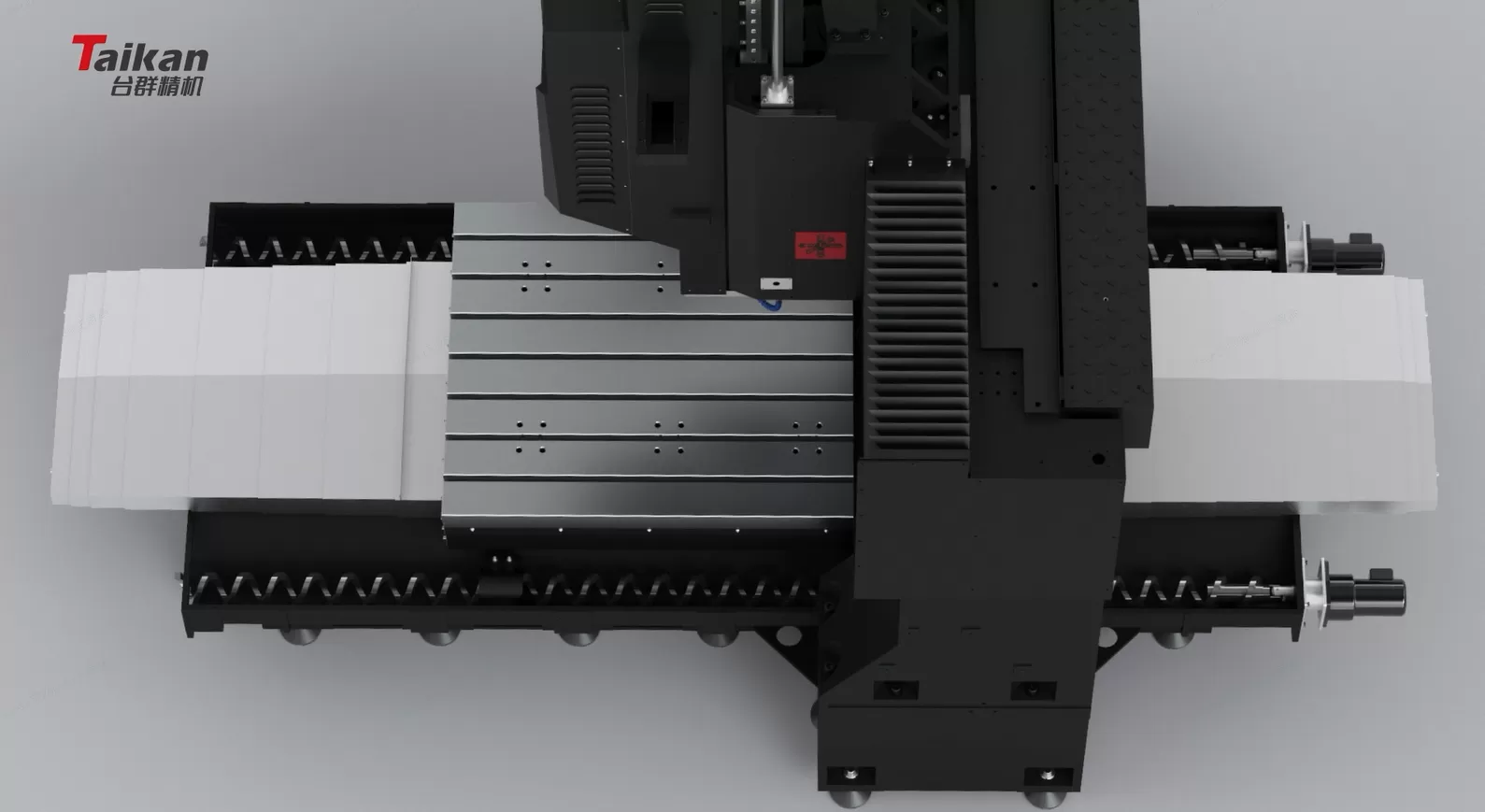

Beş eksenli seri

Beş eksenli seri

G-VU serisi (sabit ışın)

G-BU serisi (köprü tipi)

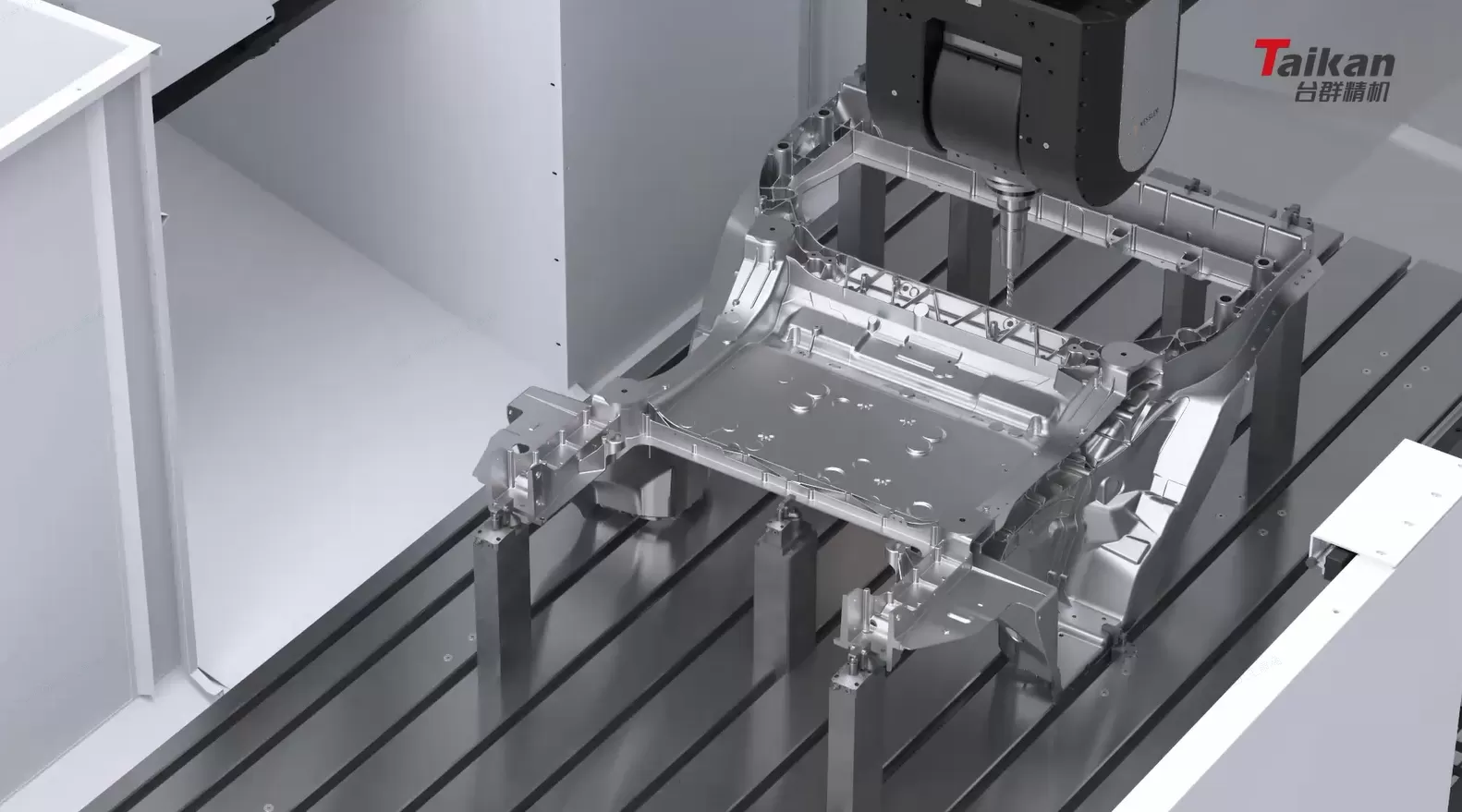

Optimum stabilite için dört yapısal tasarım

Optimum stabilite için dört yapısal tasarım

Farklı işleme uygulamaları için en yüksek stabilite ve sertliği sağlamak için TAIKAN dört tip yapısal tasarım sağlar:

  • Sabit kiriş portal yapısı-kiriş sabit kalır, yüksek hassasiyetli, ağır hizmet tipi kesim için idealdir.

  • Hareketli sütun portal yapısı-mil, büyük iş parçalarının uzun seyahat işlemesi için uygun x-ekseni boyunca hareket eder.

  • Hareketli sütun ve hareketli kiriş portal yapısı-hareketli kolon ve hareketli ışın kombinasyonu, büyük ölçekli işleme için daha fazla esneklik sağlar.

  • Köprü tipi portal yapısı-karmaşık beş eksenli işleme için yüksek dinamik performans sağlayan son derece sert bir köprü tarzı çerçeve.

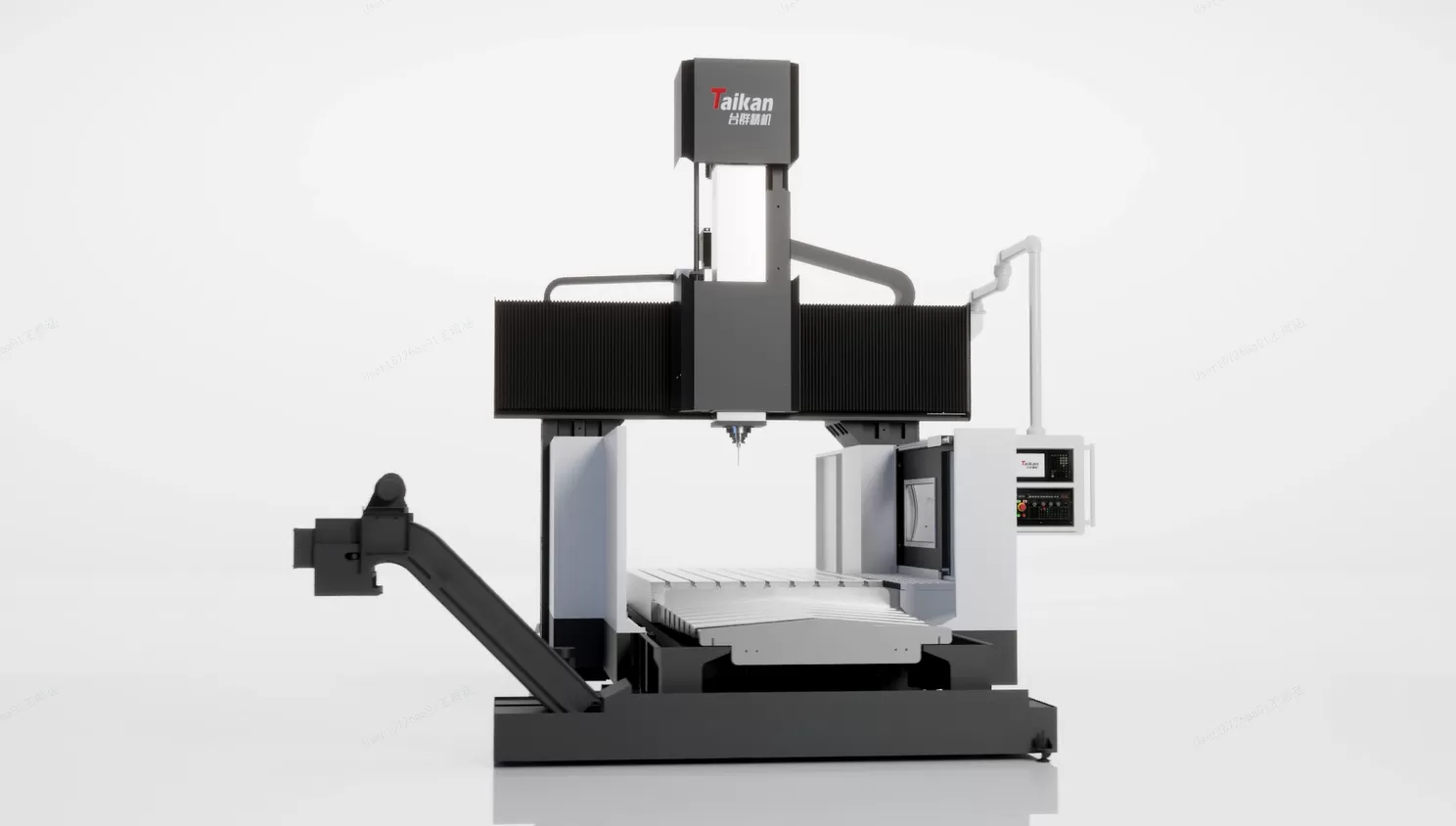

Optimize edilmiş işleme verimliliği için üç besleme tahrik yöntemi

Optimize edilmiş işleme verimliliği için üç besleme tahrik yöntemi

TAIKAN, farklı işleme koşullarında yüksek hassasiyet ve güç verimliliği sağlamak için üç besleme tahrik yöntemi sunar:

  • Doğrudan tahrik-doğrudan tahrik motoru doğrudan bilyalı vidaya bağlanır, iletim kaybını azaltır ve hassas işleme için ideal olan dinamik yanıtı iyileştirir.

  • Kayış tahriki-senkronize kayış, çeşitli genel işleme uygulamaları için düzgün çalışmasını sağlayan bilyalı vidayı tahrik eder.

  • Şanzıman sürücüsü-bir dişli azaltma sistemi, ağır hizmet tipi kesme ve büyük iş parçası işleme için mükemmel yüksek tork çıkışı sağlar.

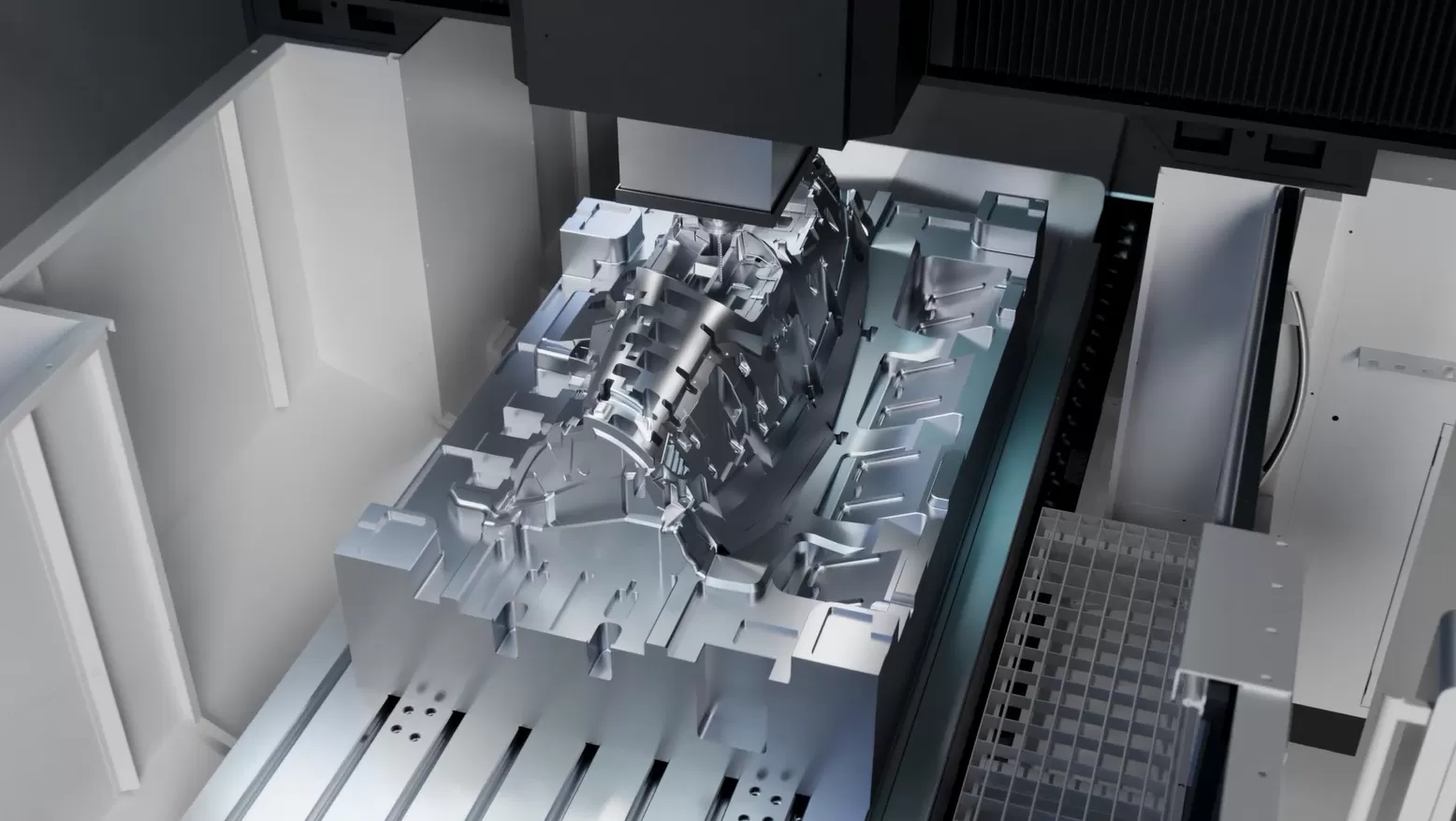

Gelişmiş sertlik ve kararlılık için üç Z ekseni (mil mesneti) konfigürasyonları

Gelişmiş sertlik ve kararlılık için üç Z ekseni (mil mesneti) konfigürasyonları

Z ekseni (mil mesneti) farklı işleme gereksinimlerine uygun üç konfigürasyonda mevcuttur:

  • Lineer ray-yüksek hızlı hassas kalıp işleme için uygun düzgün hareket sağlar.

  • T tipi sert ray-ağır kesim için ideal olan Z ekseni sertliğini ve stabilitesini artırır.

  • Kutu yolu sert ray-titreşim direncini ve yük kapasitesini artırır, bu da yüksek sertlik gereksinimlerine sahip büyük iş parçalarının işlenmesi için idealdir.

Ayrıca, tüm Z ekseni konfigürasyonları, bir azot dengeleme sistemi ile donatılmıştır, mil ağırlığını etkili bir şekilde azaltır, servo sistem ömrünü uzatır ve işleme doğruluğunu iyileştirir.

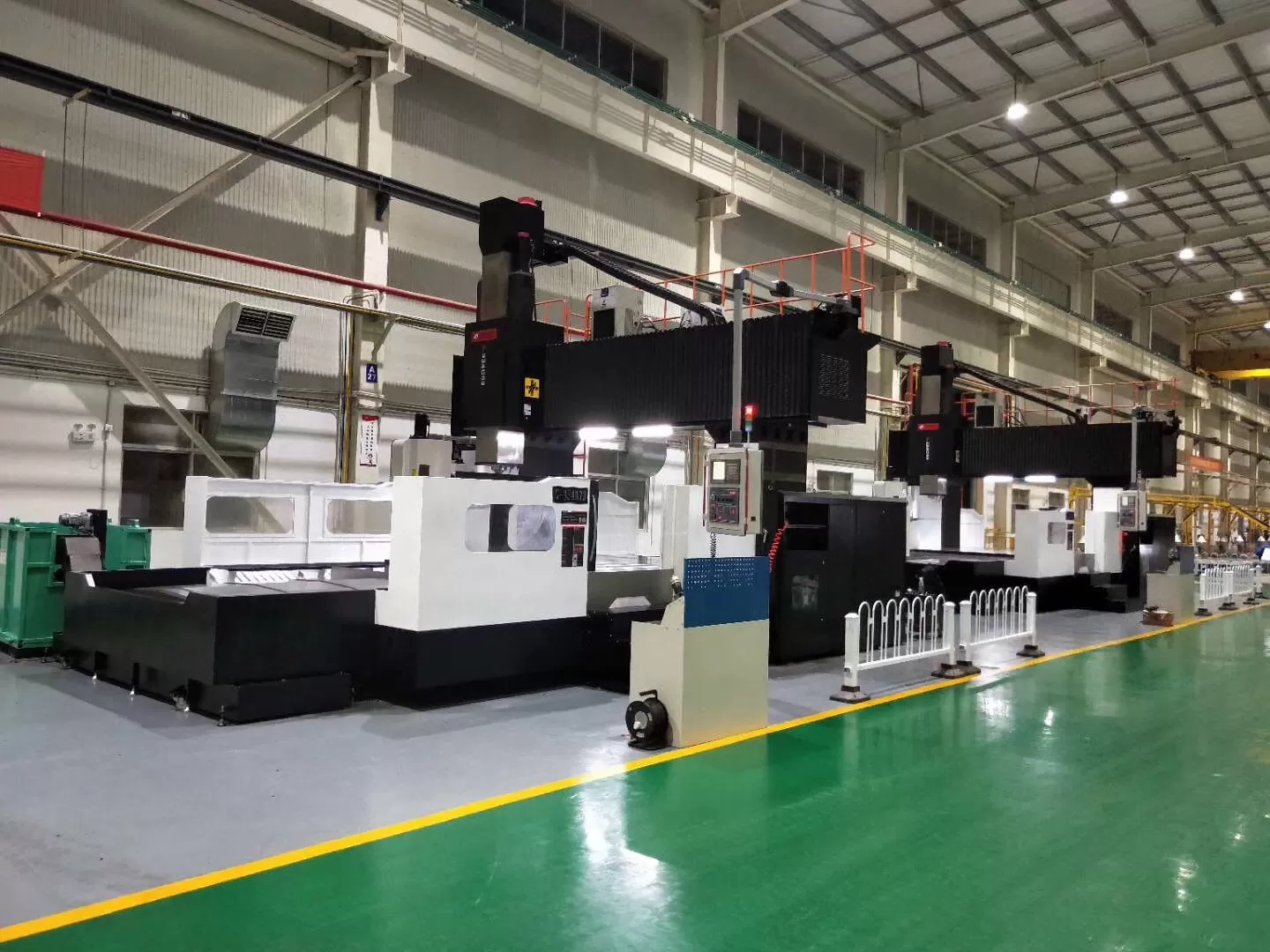

Genişletilmiş işleme yetenekleri için altı mil başı konfigürasyonları

Genişletilmiş işleme yetenekleri için altı mil başı konfigürasyonları

Çok çeşitli işleme gereksinimlerini karşılamak için TAIKAN altı mil başı konfigürasyonu sunar:

  • Doğrudan tahrik mili-hassas parça işleme için uygun yüksek hız ve hassasiyet.

  • Elektrik mili-düşük gürültü ve yüksek hızlı çalışma, yüksek finiş işleme için mükemmel.

  • Kemer mili-kararlı çalışma, çeşitli işleme koşullarına uyarlanabilir.

  • Dişli mili-ağır hizmet tipi kesme uygulamaları için yüksek tork çıkışı.

  • Tam otomatik 90 ° kafa-beş yüzlü işleme sağlar, tek bir kurulumda birden fazla yüzeyi tamamlayarak işleme esnekliğini ve verimliliğini artırır.

  • Çatal tipi çift salıncak freze kafası-karmaşık şekilli iş parçaları ve yüksek hassasiyetli büyük kalıp işleme için ideal, çok açılı konumlandırma veya beş eksenli eşzamanlı işleme destekler.
