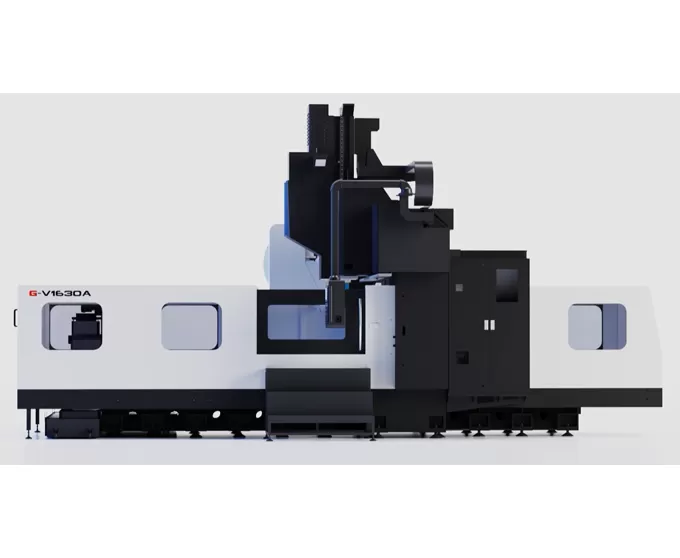

Name: G-V1630 A/B/C 3 eksenli lineer kılavuzlar portal İşleme merkezi
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

G-V1630 A/B/C 3 eksenli lineer kılavuzların portal işleme merkezi uygulaması

Makine, orta boy kutu tipi bileşenler, plakalar, diskler, valfler ve muhafazalar gibi karmaşık parçaların çok çeşitli ve küçük-orta ölçekli toplu işlenmesi için uygundur.

G-V1630 A/B/C 3 eksenli lineer kılavuzlar portal işleme merkezi özellikleri

Öğe			Birim	G-V1630A	G-V1630B	G-V1630C
Seyahat	X ekseni hareketi (tablo uzunlamasına)		Mm	3200
	Y ekseni hareketi (çapraz kiriş enine)		Mm	1800
	Z ekseni hareketi (Ram dikey)		Mm	800
	Mil ucundan masaya mesafe		Mm	100 ~ 900		70 ~ 870
	Etkili portal genişliği		Mm	1800
Tablo	Tablo boyutu (l × w)		Mm	3000 × 1600
	Maks. Yük		Kg	8000
	T-yuvası (genişlik × pitch× qty)		Mm	22 × 160 × 9
Mili	Sürücü tipi		/	Kayış tahrikli	Dişli tahrikli	Motorlu mil
	Maks. Mil hızı		R/dak	6000	6000	15000
	Mil gücü (nominal/tepe)		KW	15/18.5		15/22
	Tork çıkışı (nominal/tepe)		N.m	191/315	573/945	45.7/73.6
	Mili konik		/	BT50		BBT40
ATC (Opt.)	Araç sayısı		T	24
	Maks. Takım çapı. (tam/bitişik)		Mm	Φ110/Φ200		Φ80/Φ150
	Maks. Takım uzunluğu		Mm	350		250
	Maks. Takım ağırlığı		Kg	18		8
Hız	Besleme hızı aralığı (kesme)		M/dak	10
	Hızlı traverse hızı (X/Y/Z ekseni)		M/dak	16/16/12
Doğruluk	Konumlandırma doğruluğu		Mm	0.02/0.015/0.012
	Tekrarlanabilirlik		Mm	0.012/0.008/0.008
Diğerleri	Z ekseni karşı ağırlık		/	Azot dengesi
	CNC sistemi		/	FANUC 0i-MF PLUS (Opt. Mitsubishi M80, Siemens 828D)
	Hava kaynağı	Akış	L/min	280 (ANR)
		Basınç	MPa	0.5 ~ 0.8
	Toplam elektrik kapasitesi		KVA	40
	Soğutucu tankı kapasitesi		L	400
	Makine boyutu	Uzunluk	Mm	7800
		Genişlik	Mm	5400
		Yükseklik	Mm	4550
	Makine muhafazası		-	Tam çevre sac

Bu sayfadaki bilgiler sadece referans içindir. Ürün yükseltmeleri veya geliştirmeleri nedeniyle özellikler ve detaylar değişebilir. Daha fazla bilgi için lütfen bizimle iletişime geçin.
