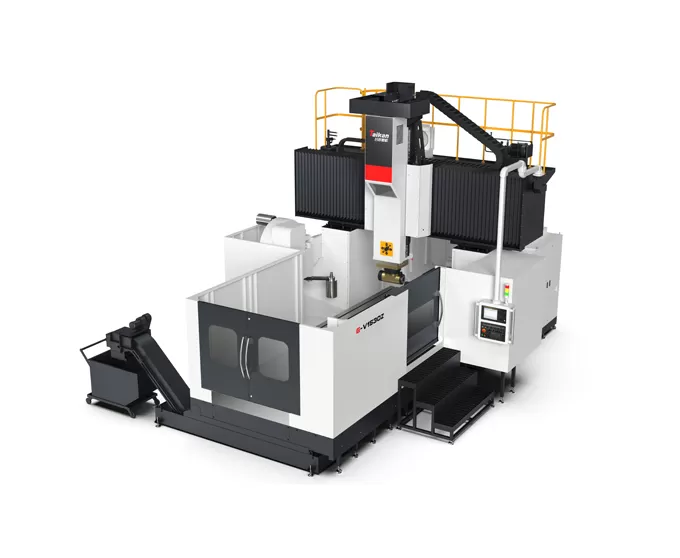

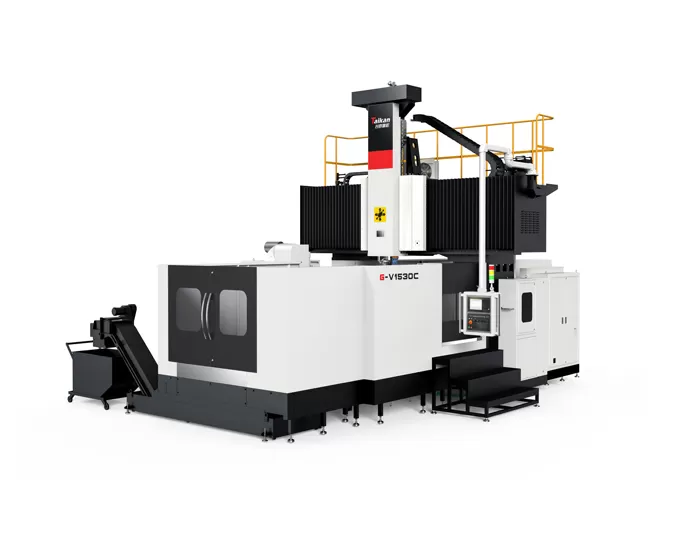

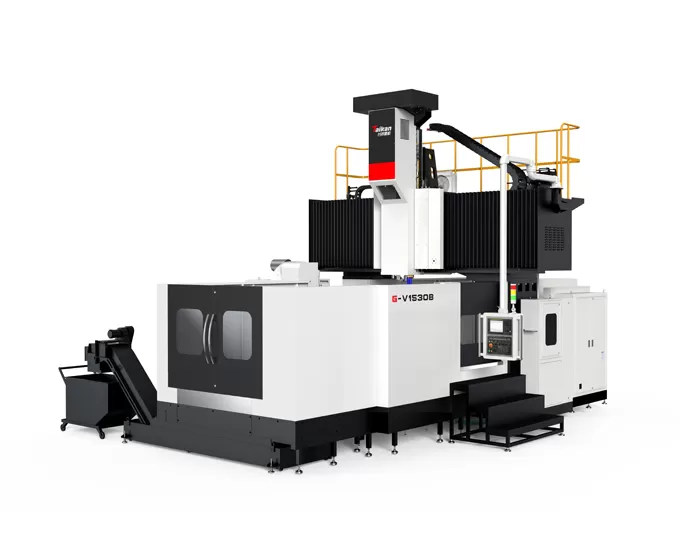

Name: G-V1530A/B/C/Z 3 eksenli lineer kılavuzlar portal işleme merkezi
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

G-V1530A/B/C/Z 3 eksenli lineer kılavuzların karakteristiği portal işleme merkezi

Makine yapısı

Makine hareketli bir çalışma tezgahı ile bir portal çerçeve sabit yapıya sahiptir.
Yüksek sertlikli ışın: kiriş dikdörtgen büyük kesitli kemer tasarımını benimser. Yükseklikten genişliğe oranı, simülasyon analizi ile optimize edilir, bükülme ve burulma direncini önemli ölçüde arttırır ve hassas stabilite sağlar.
Büyük kesitli Ram: ram, yarı kapalı bir düzenlemede dört lineer kılavuz ray tarafından desteklenen 420x420 mm'lik bir kesit boyutuna sahiptir. Bu düşük sürtünme direnci ile yüksek mukavemetli destek sağlar, düşük hızlarda sıfır sürünme, minimum titreşim, hızlı yanıt ve mükemmel dinamik ve statik performans, düşük bakım gereksinimleri ve uzun servis ömrü sağlar.
Çoklu destek tablosu: tablo, mükemmel hassas tutma ile istikrarlı ve güvenilir yük taşıma performansı sağlayan, çok yakın aralıklı slaytlar tarafından desteklenmektedir.

Çeşitli mil seçenekleri

Çeşitli sürücü seçenekleri
Kayış tahrik, dişli kafa, elektrik mili ve otomatik dik açılı freze kafası ile yapılandırılabilir.
Dişli tahrikli mil
Maksimum 6000rpm hızına ve 1331nm'ye kadar çıkış torkuna sahip bir BT50 arayüzüne sahiptir. Şanzıman ve ana motor, ısı üretiminin neden olduğu doğruluk sorunlarını etkili bir şekilde en aza indirerek milden ayrılır.
Motorlu mil
Yüksek tork, yüksek hız ve düşük titreşim sağlayan yüksek güçlü, ağır hizmet tipi BT50-10000rpm elektrik mili, olağanüstü bir işleme deneyimi sağlar.
Kayış tahrikli mil
Verimli kesme performansı sunan BT50-6000rpm yüksek hızlı bir mil ünitesi kullanır.
Termal kontrol
Mil sıcaklığını azaltmak, yatak ömrünü uzatmak ve termal etkisini en aza indirmek için bir yağ soğutma sistemi ile standart

Besleme sistemi

Üç hatlı raylar: her üç eksen (XYZ), bakımı kolay, düşük sürtünme direncine, hareketli parçalardan hızlı yanıt veren ağır hizmet tipi makaralı lineer kılavuz rayları kullanın. Düşük hızlarda sıfır sürünme ve mükemmel dinamik ve statik performans.
Kayış tahrik: XY eksenli motorlar, iletim torkunu artırmak, yük ataletini azaltmak, sürücü performansını artırmak ve basit ve uygun maliyetli bakım sağlamak için kayış azaltma kullanır.
Dişli tahrik: motor düşük geri tepme redüktörü ile azaltılır, tork iletimini artırır. Daha büyük kurşun vidalarla birlikte, bu hızlı tahrik hızları, istikrarlı performans ve yüksek hassasiyet sağlar (x-ekseni 4200 3700mm / Y ekseni axis mm).
Azot dengeleme: z-ekseni tahrik sistemi doğrudan bir bilyalı vidaya bağlı bir servo motor kullanır, z-ekseni beslemesinin ve hızlı dinamik yanıtın düzgün bir şekilde tersine çevrilmesini sağlamak için ram'in her iki tarafında çift silindirli bir dengeleme sistemi ile.
Termal tazminat: bilyalı vida, her iki ucunda önceden gerilmiş bir yapıya sahiptir ve termal genleşmenin neden olduğu hassas kayıpları etkili bir şekilde ortadan kaldırır.

Talaş kaldırma ve soğutucu tankı

Spiral çip konveyör: tezgahın her iki tarafında bir set, bir 120mm vida çapı ve büyük kare çelik kesitli, hızlı bir şekilde makinenin dışında cips ihraç.
Zincir tipi yonga kaldırma konveyörü: 45 derecelik bir eğim, daha geniş zincir plakası ve testere dişi kazıyıcı çubukları ile makinenin ucunda bulunan, küçük talaş konveyörüne hızlı bir şekilde cips toplar.
Küçük çip konveyör: toplar ve cips taşır.
Soğutucu tankı: kirleri filtrelemek ve düzgün işleme sağlamak için çok katmanlı filtrasyon sistemi.

G-V1530A/B/C/Z 3 eksenli lineer kılavuzların portal işleme merkezinin uygulanması

Makine serisi ağırlıklı olarak otomotiv bileşenleri, kalıplar, inşaat makineleri, vanalar, demiryolu transit, enerji, tarım makineleri gibi sektörlerde parçaların yüksek hızlı ve yüksek hassasiyetli işleme için kullanılır, ve kömür madenciliği makineleri.

G-V1530A/B/C/Z 3 eksenli lineer kılavuzlar portal işleme merkezi özellikleri

Öğe			Birim	G-V1520B	G-V1530B	G-V1540B	G-V1520C	G-V1530C	G-V1540C
Seyahat	X ekseni seyahat		Mm	2200	3200	4200	2200	3200	4200
	Y ekseni seyahat		Mm	2200			2200
	Z ekseni hareketi		Mm	1000(Opt.1250)			1000(Opt.1250)
	Mil ucundan masaya mesafe		Mm	250 ~ 1250(Opt.250 ~ 1500)			100 ~ 1100(Opt.100 ~ 1350)
	Etkili portal genişliği		Mm	1980			1980
Tablo	Tablo boyutu (l × w)		Mm	1500 × 2000	1500 × 3000	1500 × 4000	1500 × 2000	1500 × 3000	1500 × 4000
	Maks. Yük		Kg	6000	10000	13000	6000	10000	13000
	T-yuvası (genişlik × pitch× qty)		Mm	28 × 160 × 9			28 × 160 × 9
Mili	Sürücü tipi		/	Dişli sürücü (Opt. belt sürücü)			Motorlu mil
	Maks. Mil hızı		R/dak	6000			15000 (Opt. 18000 、 10000)
	Mil gücü (nominal/tepe)		KW	15/18.5			15/22
	Tork çıkışı (nominal/tepe)		N.m	807/1331			45.7/73.6
	Ram bölümü (kare ram)			420 × 420 (Opt. Z ekseni kutu yolları 400 × 400, 450 × 450)			420 × 420
	Mili konik		/	BT50			BBT40 (Opt. HSK-A63 、 BT50)
ATC (Opt.)	Araç sayısı		T	24(40)			24
	Maks. Takım çapı. (tam/bitişik)		Mm	Φ110/φ200			Φ80/φ150
	Maks. Takım uzunluğu		Mm	350			250
	Maks. Takım ağırlığı		Kg	18			8
Hız	Besleme hızı aralığı (kesme) M/dak		10/10/10	10/10/10	8/8/8	10/10/10	10/10/10	8/8/8
	Hızlı traverse hızı (X/Y/Z ekseni)		M/dak	15/15/15	15/15/15	10/15/15	15/15/15	15/15/15	10/15/15
Doğruluk	Konumlandırma doğruluğu (Ölçek olmadan/olmadan)	X	Mm	0.023/0.019	0.027/0.023	0.032/0.028	0.023/0.019	0.027/0.023	0.032/0.028
		Y	Mm	0.023/0.019			0.023/0.019
		Z	Mm	0.018/0.014			0.018/0.014
	Tekrarlanabilirlik (Ölçek olmadan/olmadan)	X	Mm	0.014/0.012	0.017/0.015	0.02/0.018	0.014/0.012	0.017/0.015	0.02/0.018
		Y	Mm	0.014/0.012			0.014/0.012
		Z	Mm	0.012/0.011			0.012/0.011
Diğerleri	Z ekseni karşı ağırlık		/	Hidrolik azot dengesi			Hidrolik azot dengesi
	CNC sistemi		/	FANUC 0I-MF PLUS (Opt. Siemens 828D)			FANUC 0I-MF PLUS (Opt. Siemens 828D)
	Hava kaynağı	Akış	L/min	300			300
		Basınç	MPa	0.6 ~ 0.8			0.6 ~ 0.8
	Toplam elektrik kapasitesi		KVA	50			60
	Soğutucu tankı kapasitesi		L	500			500
	Makine boyutu	Uzunluk	Mm	6406	7676	10241	6406	7676	10241
		Genişlik	Mm	5576			5576
		Yükseklik	Mm	5200 (Z ekseni isteğe bağlı olduğunda 5900)			5200 (Z ekseni isteğe bağlı olduğunda 5900)
	Makine muhafazası		-	Tam çevre sac			Tam çevre sac

Notlar:

1. G-V1520A, G-V1530A, G-V1540A-isteğe bağlı 6000 RPM kayış tahrikli mil, çıkış torku 186/297 N • m.

2. Y ekseni G-V1530Z mm seyahat ile G-V1540Z, 2700-isteğe bağlı tam otomatik dik açılı freze kafası.

3. G-R1520B, G-R1530B, G-R1540B-isteğe bağlı Z ekseni kare ram (Z = 1000mm, makine hSekiz 5600mm; Z = 1250mm, makine yüksekliği 6300mm).

4. G-R1530Z, G-R1540Z-isteğe bağlı Z ekseni kare ram otomatik dik açılı freze kafası (Y ekseni hareketi 2700mm; Z = 1000mm, makine yüksekliği 5600mm; Z = 1250mm, makine yüksekliği 6300mm).

Bu sayfadaki bilgiler sadece referans içindir. Ürün yükseltmeleri veya geliştirmeleri nedeniyle özellikler ve detaylar değişebilir. Daha fazla bilgi için lütfen bizimle iletişime geçin.
