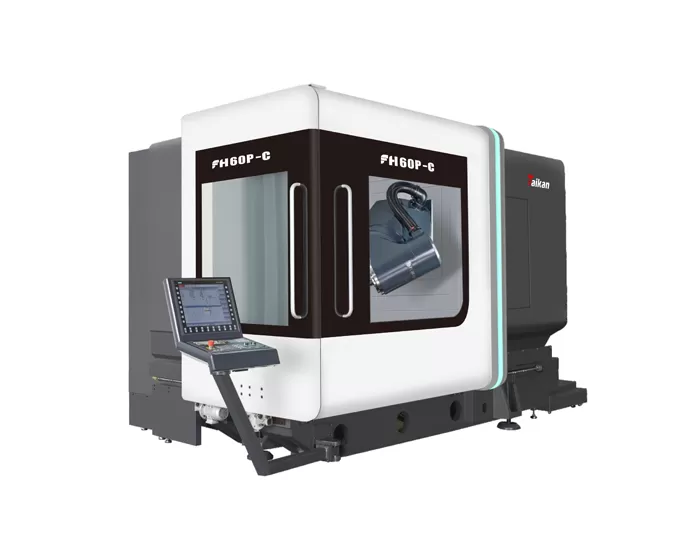

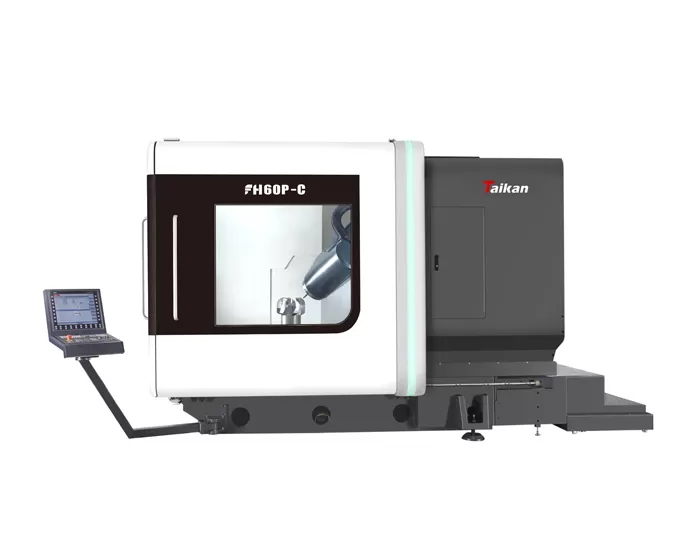

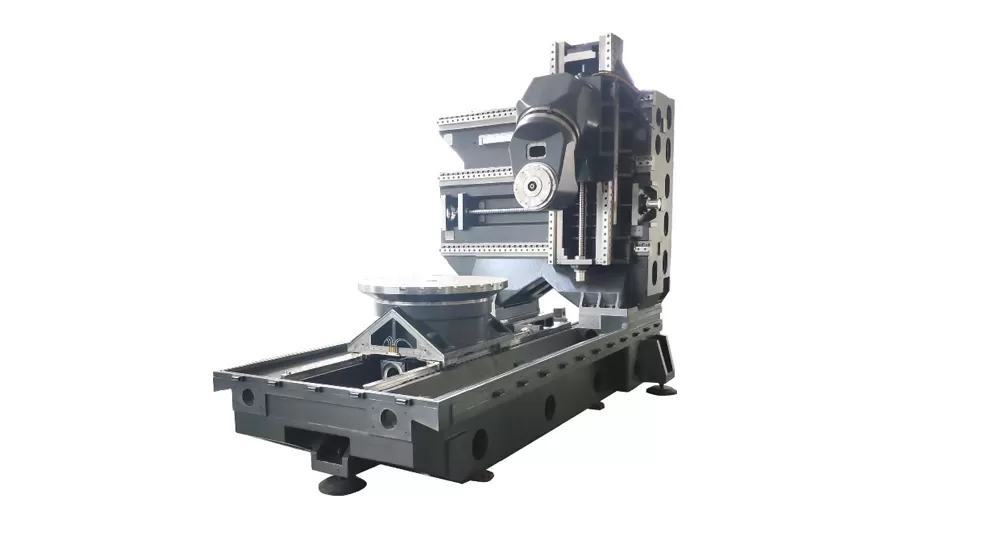

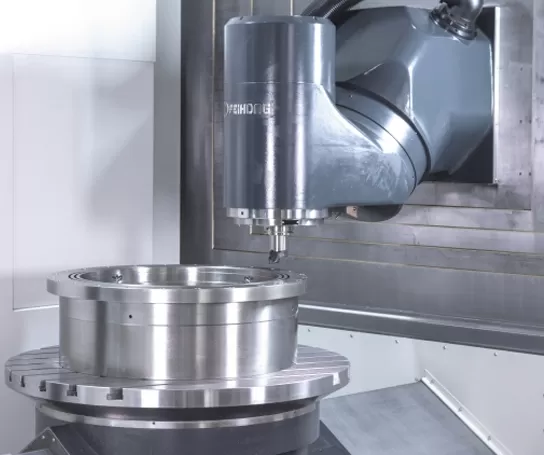

FH60P-C 5 eksenli Miling ve torna işleme merkezi

X/Y/Z ekseni seyahat

600 × 800 × 600mm

Yatay freze kafasından mesafe

Çalışma masasına merkez

30 ~ 630mm

Döner tabla hızı

350rpm

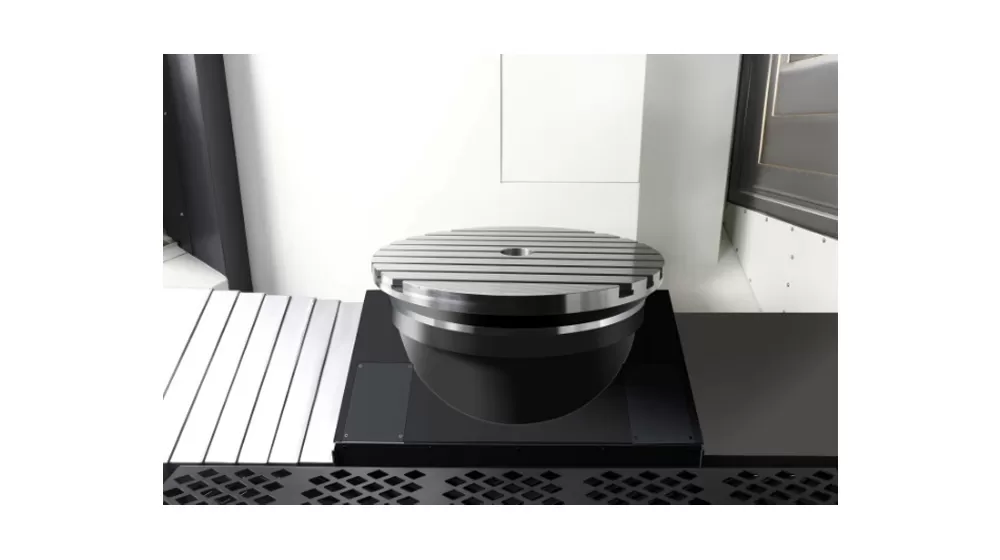

Çalışma masası boyutu

Φ660mm

Maksimum tablo yükü

Freze 2000kg

1000kg dönüyor

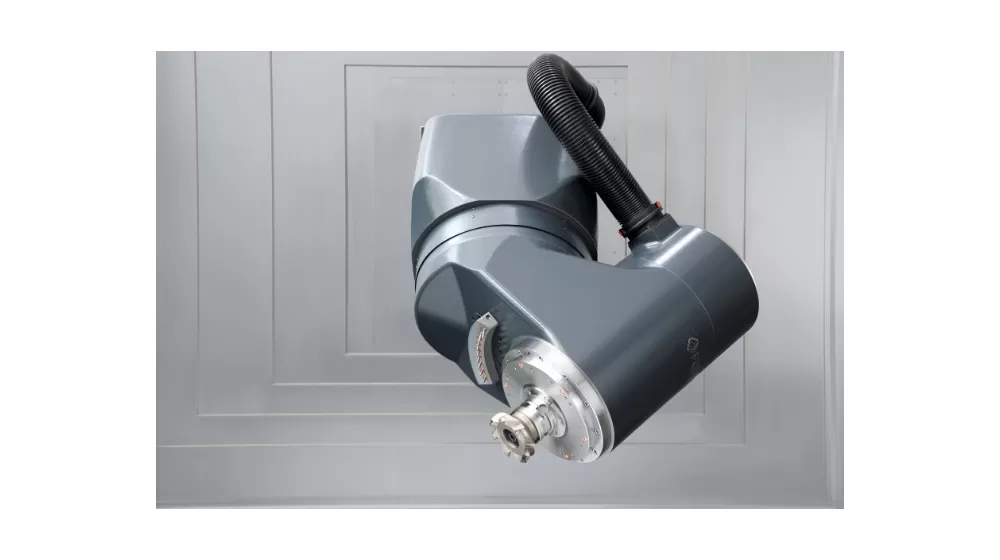

Salıncak freze kafası (B ekseni)

Standart

Salıncak aralığı (0 = dikey/180 = seviye)

-15 ° ~ + 180 °

B ekseni anma hızı

50rpm

Dikey mil burnundan masaya mesafe

150 ~ 750mm

Elektrik mili maks. Hız

12000rpm

Güç (% S1-100/40% DC)

34/42kW

Tork (% S1-100/40% DC)

132/192Nm

Mili konik

1:10 konik

Araç arayüzü

HSK-A63

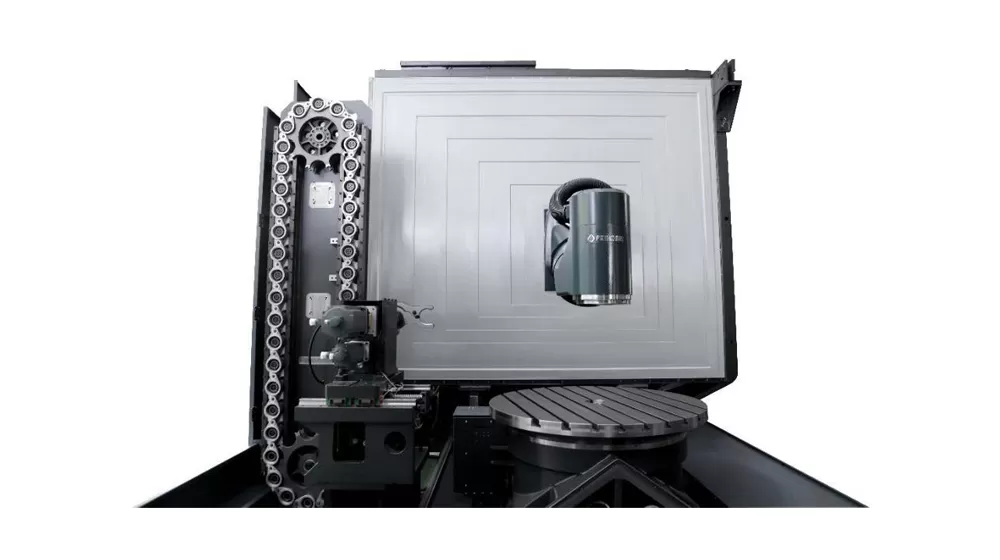

Takım dergisi kapasitesi

40T

Maks. Takım çapı/uzunluk/ağırlık

Φ85mm/300mm/8kg

Aracı değiştirme süresi (araç için araç)

4s

Sondaj (normalleştirme orta karbon çelik)

Φ40mm

Dokunarak (normalleştirme orta karbon çelik)

M24

Hızlı traverse

40m/dak

X/Y/Z konumlandırma doğruluğu

0.006mm

X/Y/Z tekrar konumlandırma doğruluğu

0.004mm

B/C konumlandırma doğruluğu

8"

B/C tekrar konumlandırma doğruluğu

4"

Kızılötesi prob

Renishaw OMP60

Takım ayar göstergesi
(Işleme alanında araç ölçümü)

Renishaw NC4F230

Makine yüksekliği (standart makine)

2985mm

Ana gövde işgal alanı (L * W)

4300 × 2600mm

Alet dergisi işgal alanı (L * W)

2100 × 1250mm

Çip konveyör işgal alanı (L * W)

3070 × 1065mm

Su deposu işgal alanı (L * W)

1785 × 1355mm

Komple makine işgal alanı
(Su deposu hariç) (L * W)

5200 × 3550mm

Makine ağırlığı

23000kg

Kontrol sistemi

Siemens bir
