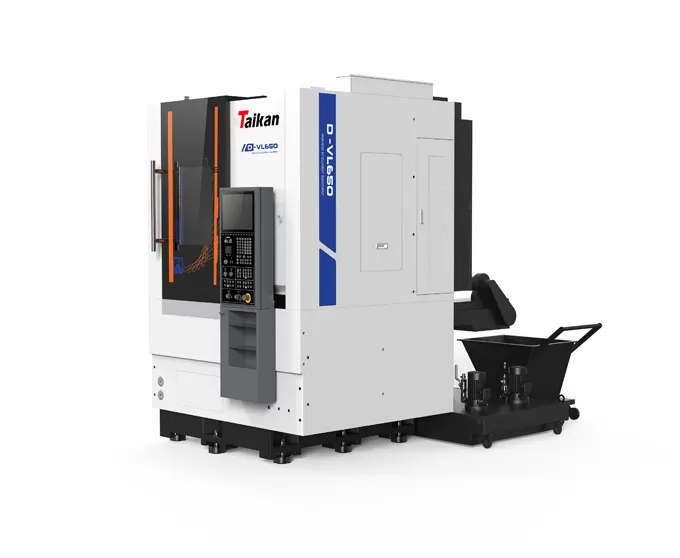

D-VL650/D-VL650M yüksek hassasiyetli CNC dikey torna

İşleme aralığı

Maksimum salıncak çapı

Mm

800

Taşıma üzerinde maksimum dönüş çapı

Mm

650

Maksimum iş parçası yüksekliği

Mm

600

Maksimum iş parçası ağırlığı

Kg

1200

Mili

Chuck çapı

Inç

15 ″ (hidrolik ayna)

Mil hız aralığı

R/dak

50 ~ 2000

Maksimum mil torku

Nm

1100

Mili burun tipi

/

A2-11

Mil merkezleme rulman çapı

Mm

160

Ana Motor gücü (S1/S2)

KW

S1 = 16,S2 = 24

Araç postası

Taret tipi

/

Yatay (dikey isteğe bağlı)

Yatay

Pozisyon sayısı

/

8(6)

12

Sürücü tipi

/

Hidrolik

Servo

Kesici takım tutucu dış çapı

Mm

32 × 32

Iç delik takım tutucu çapı

Mm

Φ50

Besleme

X/Z ekseni besleme kızaklı tip

/

Doğrusal kılavuz

X/Z ekseni besleme hızı

Mm/dak

0.1 ~ 1000

X/Z ekseni hızlı Traverse hızı

M/dak

20/16

X ekseni yatay seyahat

Mm

-20 ~ 390

Z ekseni dikey seyahat

Mm

620

X/Z ekseni besleme motoru torku

Nm

22/30

Işleme yeteneği

Güç kafası Motor gücü

KW/Nm

/

5.5/48

Maksimum delme kapasitesi

Mm

/

Φ25 × 0.25

Maksimum dokunma kapasitesi

Mm

/

M18 × 2.5/M27 × 2

Maksimum kanal açma kapasitesi

Mm

/

Φ30 × 20 × 40

Doğruluk

Konumlandırma doğruluğu (X ekseni)

Mm

0.01

Konumlandırma doğruluğu (Z ekseni)

Mm

0.01

Konumlandırma doğruluğu (c-ekseni)

"

/

51

Mm

0.006

Tekrarlanabilirlik (Z ekseni)

Mm

0.006

Tekrarlanabilirlik (c-ekseni)

"

/

20

Diğer

CNC sistemi

/

Siemens

Toplam güç kaynağı kapasitesi

KVA

50

55

Soğutucu tankı kapasitesi

L

360

Ayak izi (uzunluk × genişlik)

Mm

2250 × 3150

Makine yüksekliği

Mm

3550

Makine ağırlığı (yaklaşık.)

T

8.5

9
